Приложение 4

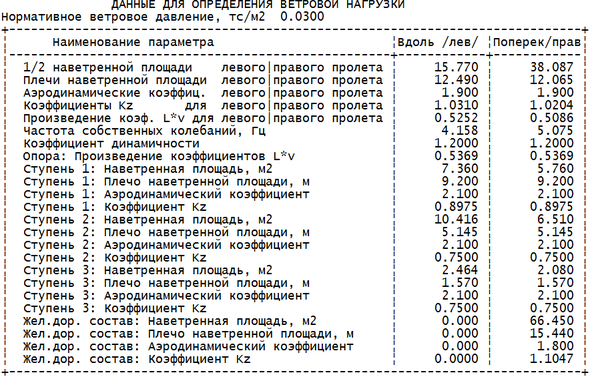

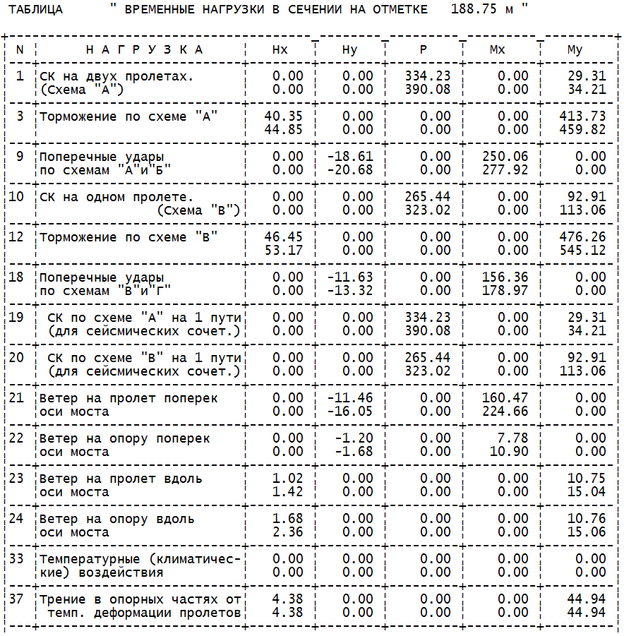

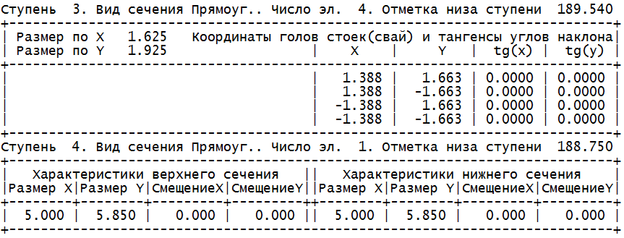

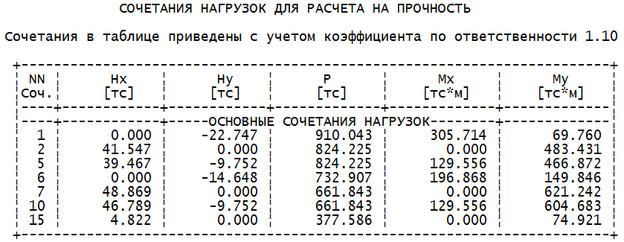

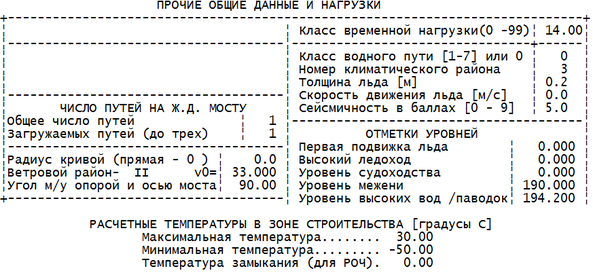

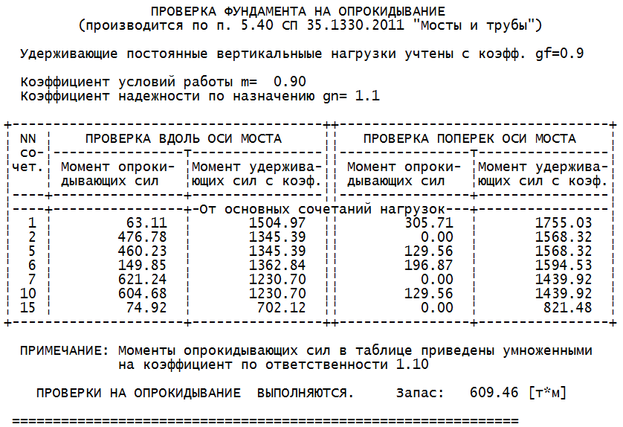

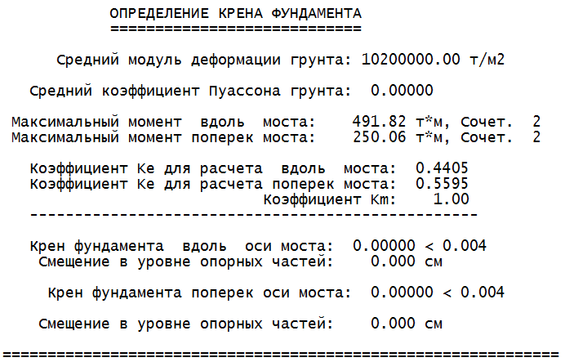

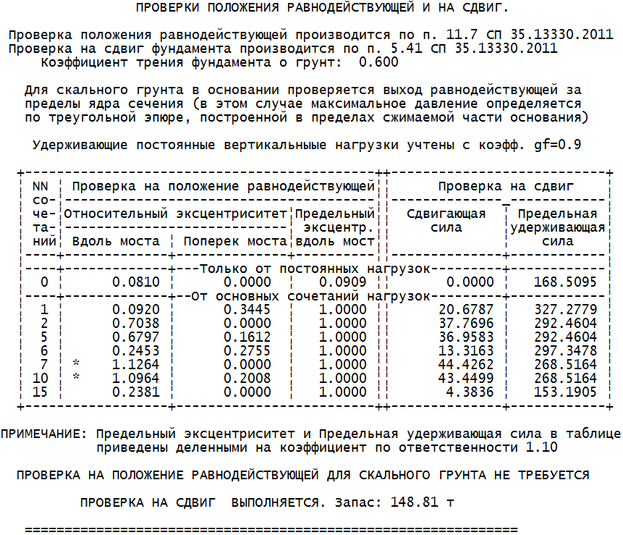

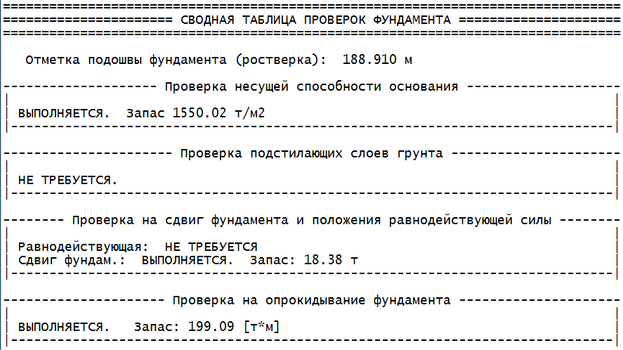

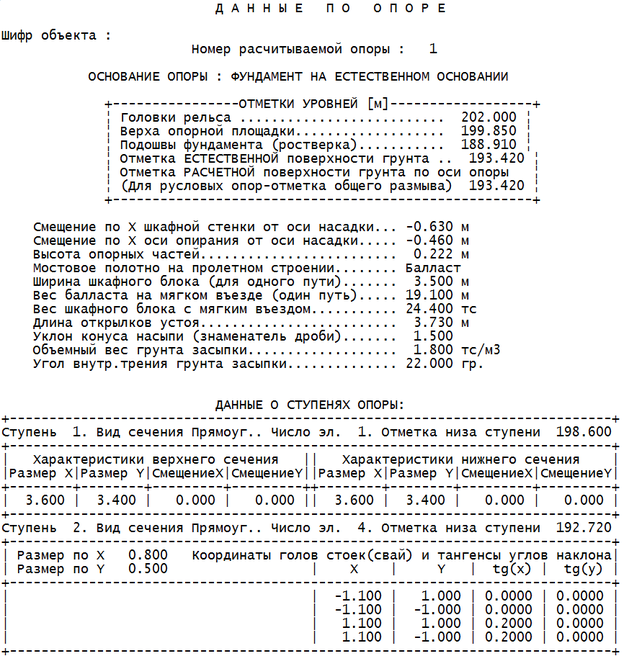

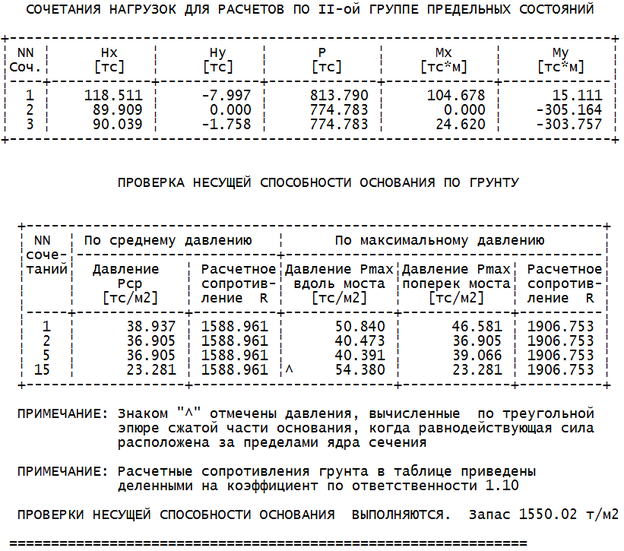

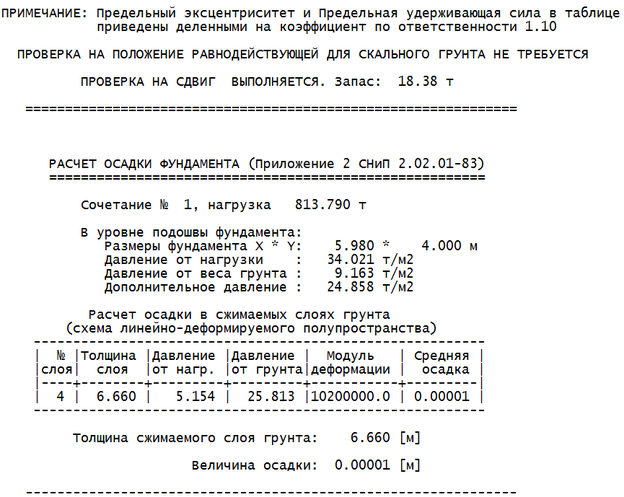

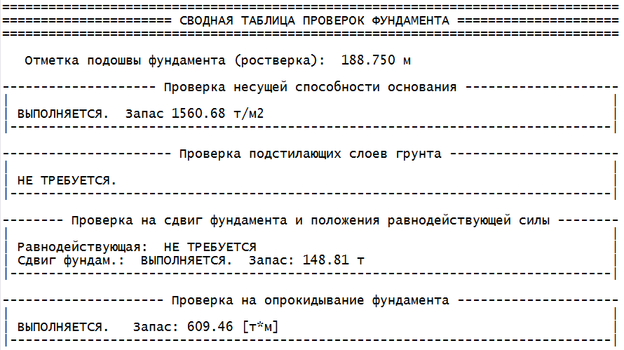

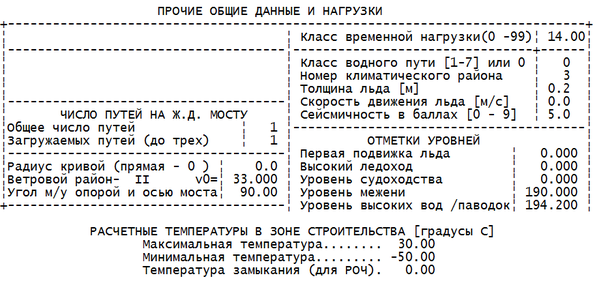

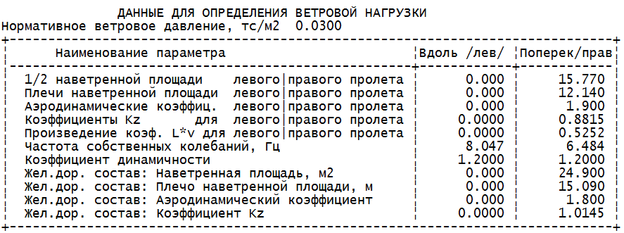

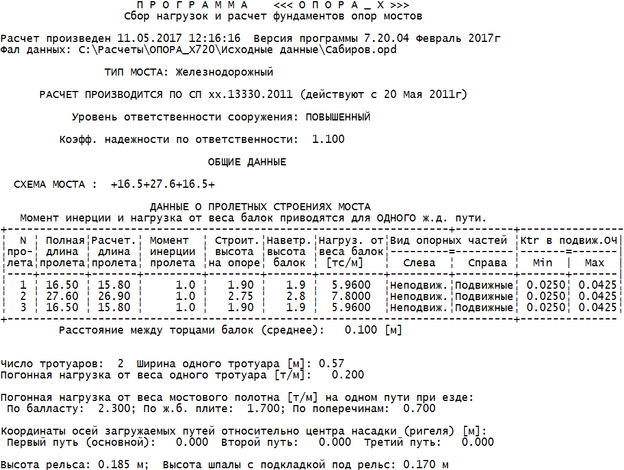

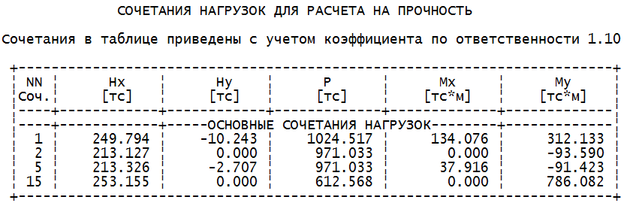

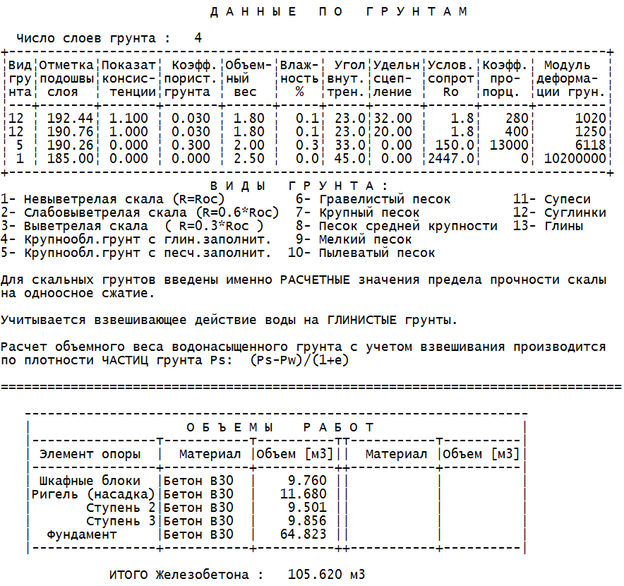

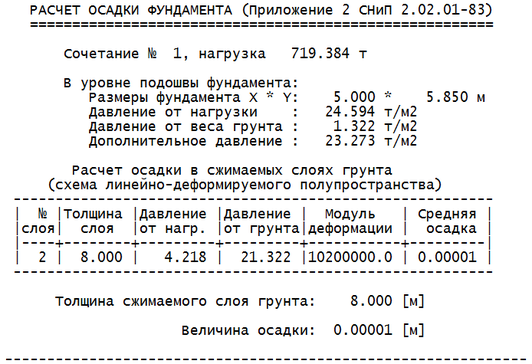

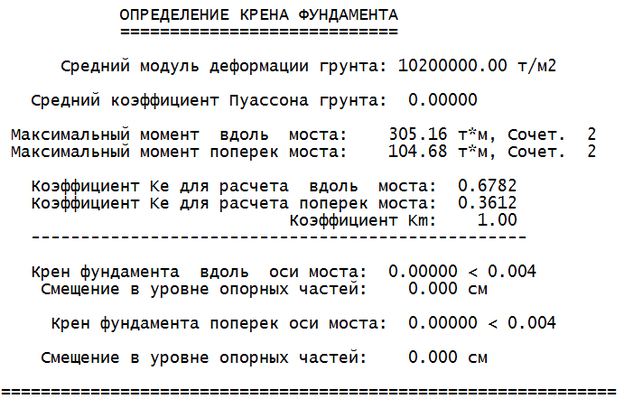

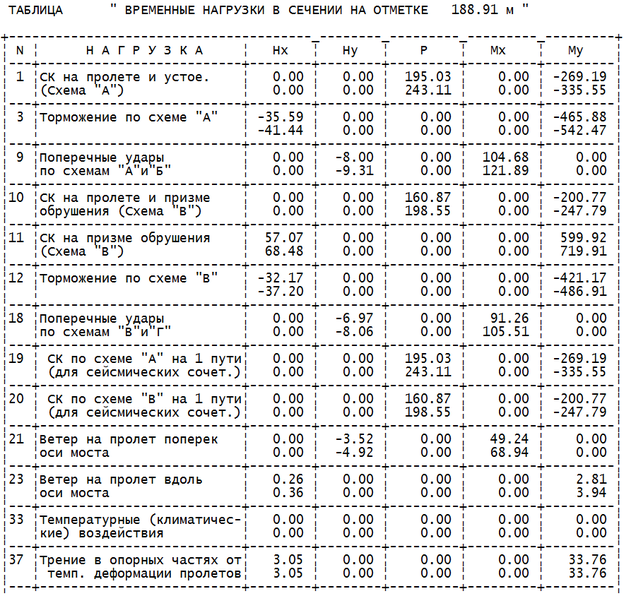

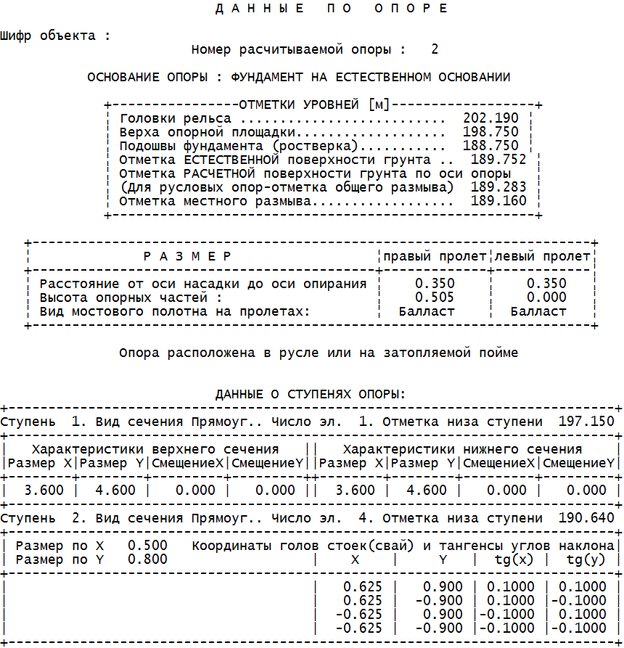

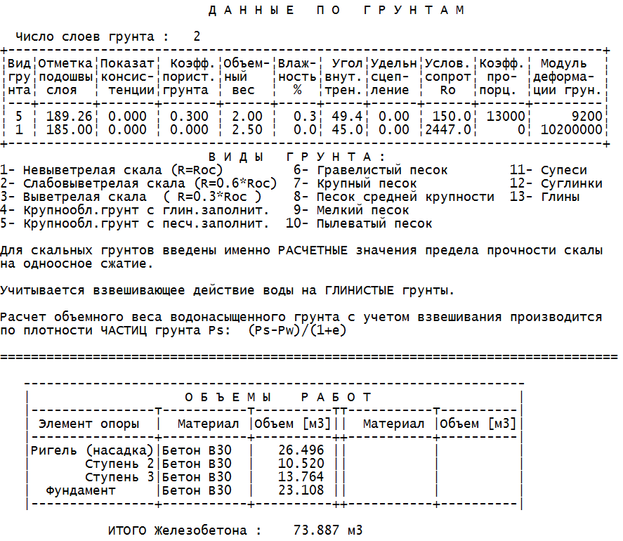

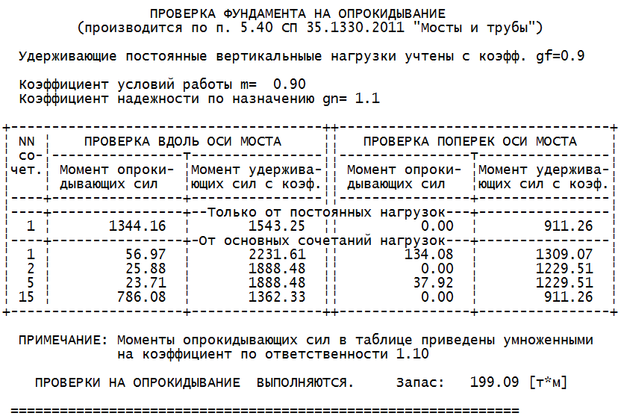

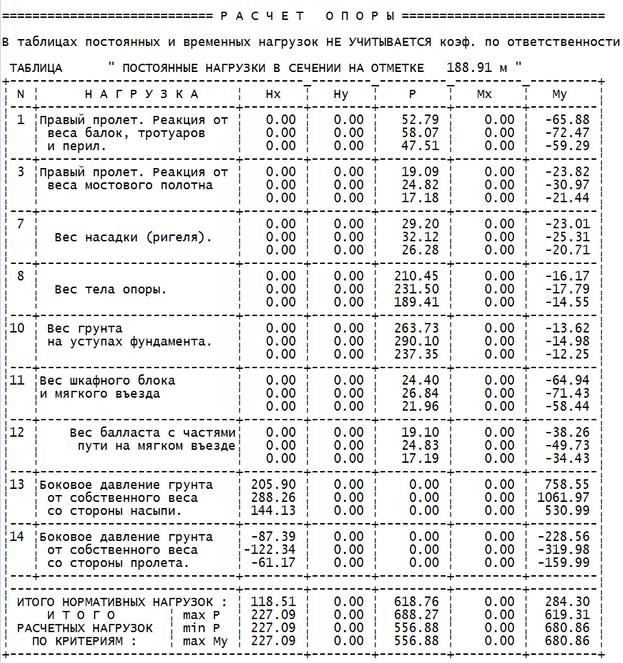

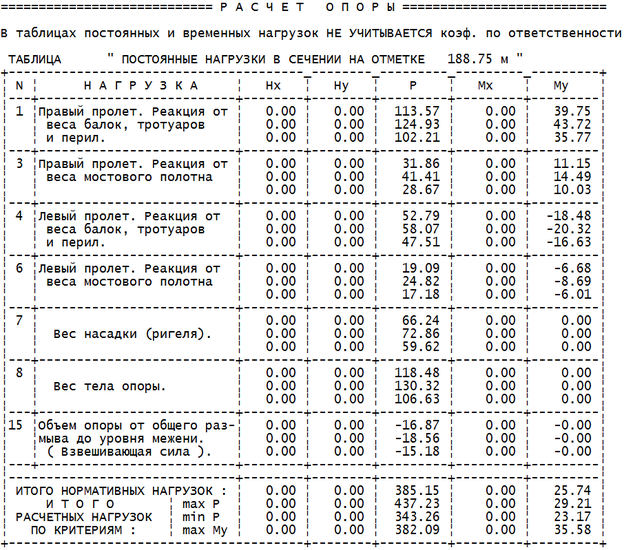

Результаты расчёта 1-й (промежуточной) опоры
в компьютерной программе «Опора_X»
(все исходные данные и результаты расчета имеют размерность тонна и метр, кроме безразмерных величин, градусов и процентов)
Приложение 5
Основные технические характеристики бульдозера
на базе трактора Т-130
| Масса конструкционная, кг | 12720 |
| Дорожный просвет, мм | 415 |
| Тяговый класс | 10 |
| База, мм | 2478 |
| Колея, мм | 1880 |
| Длина, мм | 5193 |
| Ширина, мм | 2475 |
| Высота, мм | 3085 |
| Удельное давление на грунт, МПа | 0,05 |
| Объем призмы волочения, м3 | 4,28 |
| Ширина отвала, м | 3,42 |
Приложение 6
Основные технические характеристики экскаватора ЕК-18
| Масса конструкционная, кг | 18000 |
| Емкость ковша, куб.м | 0,65 |
| Высота выгрузки, мм | 6750 |
| Радиус копания, мм | 10000 |
| Глубина копания, мм | 6970 |
| Длина, мм | 9400 |
| Ширина, мм | 2500 |
| Высота, мм | 3250 |
| Угол поворота ковша, град. | 177 |
| Максимальная скорость, км/час | 20 |
Приложение 7

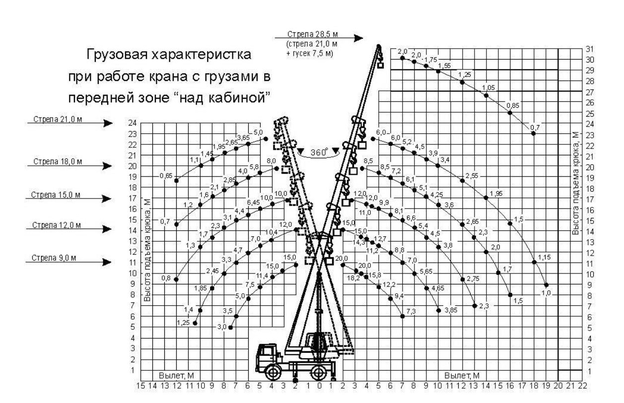

Основные технические характеристики монтажного
крана KATO NK-200
| Масса конструкционная, кг | 21850 |
| Колёсная формула | 6 х 4 |
| Грузоподъёмность при минимальном вылете, т | 20 |
| Длина стрелы (с гуськом), м | 9-21 (28,5) |
| Длина, мм | 11720 |
| Ширина, мм | 2500 |
| Высота, мм | 3300 |
| Максимальная скорость, км/час | 65 |
Приложение 8
Основные технические характеристики автобетононасоса
Putzmeister M20-4
| Максимальный объём подачи, м3/ч | 90 |
| Давление подачи, бар | 78 |
| Высота подачи, м | 19,5 |
| Дальность подачи, м | 16,1 |
| Глубина подачи, м | 11,1 |
| Длина концевого распределительного шланга, м | 4 |
| Диаметр бетоновода, мм | 125 |
Приложение 9
Основные технические характеристики автобетоносмесителя
58149Z на шасси Камаз-6520
| Вместимость смесительного барабана, м3 | 9 |
| Высота выгрузки, мм | от 400 до 2350 |
| Высота загрузки, мм | 3800 |
| Скорость выгрузки, м3/мин | 1 |
| Максимальная частота вращения смесительного барабана, об/мин | 14 |
| Полная масса, кг | 33100 |
| Снаряжённая масса, кг | 14425 |
| Длина, мм | 8800 |
| Ширина, мм | 2500 |
| Высота, мм | 3800 |
| Максимальная скорость, км/ч | 60 |
Приложение 10

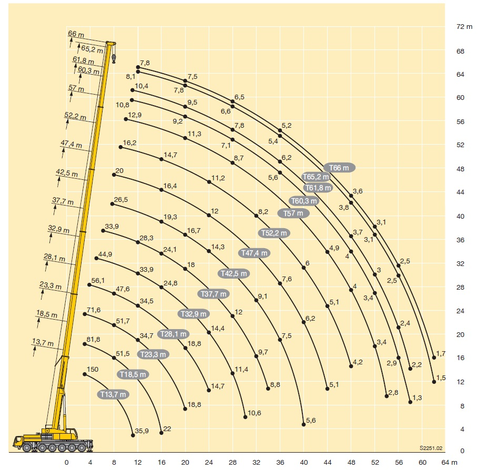

Основные технические характеристики монтажного
крана Liebherr LTM 1150
| Колёсная формула | 10 х 8 |
| Максимальная скорость, км/ч | 80 |
| Длина, мм | 14947 |
| Ширина, мм | 3000 |
| Высота, мм | 3950 |
| Масса, т | 66 |
| Максимальный вылет стрелы, м | 84 |
| Грузоподъёмность при минимальном вылете, т | 150 |
| Длина стрелы, м | от 12,6 до 56 |
