18. Методические указания к курсовому проекту по дисциплине «Организация, планирование и управление строительством мостов». – Хабаровск: Издательство ХабИИЖТ, 1979. – 54 с.

19. Бобриков Б.В., Русаков И.М., Царьков А.А. Строительство мостов: Учебник для вузов. Под редакцией Б.В. Бобрикова. – М.: Транспорт, 1987. – 304 с.

20. Технология, организация и планирование строительства мостов. Бобриков Б.В., Русаков И.М., Царьков А.А. Издательство «Транспорт». 1967 г. – 462 с.

21. Механизация строительства мостов. Владимирский С.Р. Издательство «ДНК». 2005 г. - 152 с.

22. Строительство мостов. Смирнов В.Н. Издательство «ДНК». 2007 г. - 288 с.

23. Богданов Г.И., Владимирский С.Р., Козьмин Ю.Г., Кондратов В.В. Проектирование мостов и труб. Металлические мосты. - М: Маршрут, 2005. - 460 с.

1. СНиП 12-03-2001 «Безопасность труда в строительстве. Часть 1. Общие требования».

2. ГОСТ 12.1.003-2014 Система стандартов безопасности труда (ССБТ). Шум. Общие требования безопасности

3. СП 51.13330.2011 «Защита от шума»

4. ГОСТ 12.1.012-90 «Вибрационная безопасность»

5. ГОСТ 12.1.005-88 «Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны»

6. ГОСТ 12.1.029-80 «Средства и методы защиты от шума»

7. СНиП 12-04-2001 «Безопасность труда в строительстве. Часть 2. Строительное производство» .

8. ГОСТ 26568-85 «Вибрация. Методы и средства защиты. Классификация»

9. ГОСТ 12.4.002-97 «Система стандартов безопасности труда. Средства защиты рук от вибрации. Технические требования и методы испытаний»

10. ГОСТ 12.4.252-2013 Система стандартов безопасности труда (ССБТ). Средства индивидуальной защиты рук. Перчатки. Общие технические требования. Методы испытаний

11. ГОСТ 12.4.024-76. «Обувь специальная виброзащитная. Общие технические требования»

12. ГОСТ 12.4.103-83 «Одежда специальная защитная, средства индивидуальной защиты ног и рук. Классификация».

13. ГОСТ 12.4.034-2001 «Система стандартов безопасности труда. Средства индивидуальной защиты органов дыхания. Классификация и маркировка».

14. ГОСТ 12.4.068-79 «Система стандартов безопасности труда. Средства индивидуальной защиты дермотологические. Классификация и общие требования»

15. ГОСТ 12.1.046-2014 «Система стандартов безопасности труда. Строительство. Нормы освещения строительных площадок»

16. СП 4.13130.2013 «Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объемно-планировочным и конструктивным решениям»

17. Федеральный закон от 10 января 2002 г. № 7−ФЗ «Об охране окружающей среды

18. ГОСТ 17.2.3.02-2014 «Правила установления допустимых выбросов загрязняющих веществ промышленными предприятиями»

19. ГОСТ 12.0.003-2015 «Система стандартов безопасности труда (ССБТ). Опасные и вредные производственные факторы. Классификация»

20. Правила охраны поверхностных вод (утв. Госкомприроды СССР 21 февраля 1991 г.

21. ОНД 1-86 Минрыбхоз

22. СанПиН 4630–88 Санитарные правила и нормы охраны поверхностных вод от загрязнения

Приложение А

Расчет грузоподъемности опоры №0

1. Общие положения

Устои моста рассчитывают только в продольном положении к оси моста направлении, при этом грузоподъемность промежуточных опор определяют:

по среднему давлению;

по максимальному давлению;

по эксцентриситету приложения равнодействующей нагрузок с нахождением относительного эксцентриситета;

по устойчивости против опрокидывания;

на сдвиг по грунту основания.

2. Расчет опор по среднему давлению

Расчетная схема промежуточной опоры по среднему давлению (рисунок Б.1) предусматривает загружение временной вертикальной нагрузкой обоих опирающихся на нее пролетных строений. В расчет по среднему давлению вводят только вертикальные постоянные нагрузки и искомую временную нагрузку. Площадь линии влияния равна:

(Б.1)

где – длина загружения первого и второго пролета соответственно.

, (Б.2)

где - собственный вес частей тела устоя выше расчетного сечения с соответствующим коэффициентом надежности по нагрузкам;

, , - суммарная интенсивность постоянных нагрузок от веса пролетного строения, балласта на устое, смотровых приспособлений, коммуникаций и д.р;

, , - коэффициенты надежности по нагрузкам.

Допускаемая временная вертикальная нагрузка k определяется по формуле:

(Б.3)

где – из формул Б.1 и Б.2;

R – расчетное сопротивление кладки или несущая способность грунта;

А – рабочая площадь поперечного сечения;

m– коэффициент условий работы;

– коэффициент надежности по назначению;

– доля вертикальной нагрузки передающаяся на многопутную опору.

Длины загружения линии влияния вычисляются по формуле:

, (Б.4)

где - длины консолей продольных балок;

- расчетные пролеты пролетных строений, опирающихся на опору.

k - допускаемая временная вертикальная нагрузка;

1 - линия влияния вертикальных (нормальных) сил

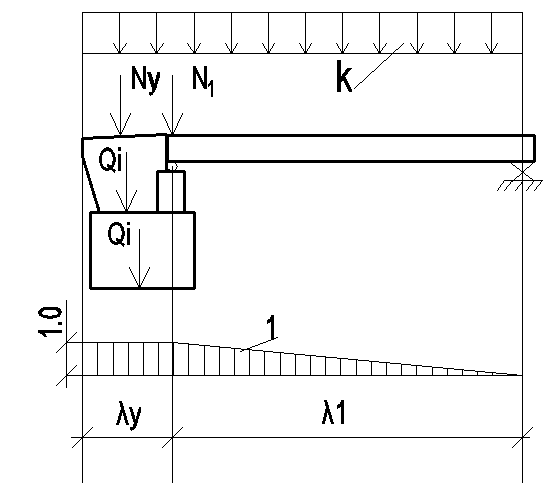

Рисунок Б.1. Схема загружения устоя длярасчета по среднему давлению.

2.1. В сечении по подошве фундамента

Вес частей опоры выше подошвы фундамента - =776.36тс; =1.1; =1.1; =1.1; m=1.0; =0.72; =1.478тс/м; =0.9тс/м; расчетное сопротивление основания - R=93.72тс/м²; А=35.05м²; =1.21.

;

.

2.2. В сечении по обрезу фундамента

Вес частей опоры выше обреза фундамента - =267.62тс; =1.1; =1.1; =1.1; m=0.9; =1; =2.25тс/м; =0.7тс/м; расчетное сопротивление кладки опоры - R=522тс/м²; А=32.51м²; =1.21.

;

.

3. Расчет опор по максимальному давлению

Максимальное давление определяется по наиболее загруженной грани устоя. Для передней грани оно возникает при загружении временной нагрузкой пролетного строения, самого устоя и призмы обрушения. Допускаемая временная нагрузка определяется по формуле Б.5. W - момент сопротивления сечения для наиболее сжатой грани; А - площадь поперечного сечения; - радиус ядра сечения; - определяется по формуле (Б.2):

(Б.5)

k - допускаемая временная вертикальная нагрузка;

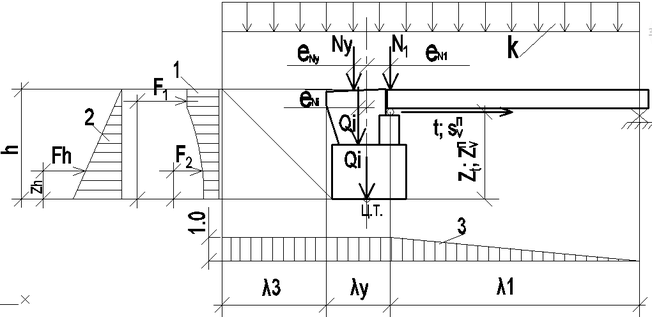

1 – эпюра горизонтального (бокового) давления на устой от транспортных средств на призме обрушения; 2 – эпюра бокового давления от собственного веса грунта; 3 – линия влияния вертикальных нормальных сил .

Рисунок Б.2. Схема загружения промежуточной опоры на максимальную нагрузку в продольном направлении.

Площади линий влияния нормальных сил и изгибающих моментов определяют по формулам при загружении одного пролета Б.6 и Б.7, а сумму моментов от постоянных сил с учетом действия прочих временных нагрузок по формуле независимо от количества загруженных пролетов Б.8:

(Б.6)

(Б.7)

, (Б.8)

где -горизонтальные расстояния (плечи) от центра тяжести сечения до соответствующих нагрузок;

-вертикальные плечи нагрузок до уровня рассматриваемого сечения;

-продольные ветровые нагрузки на пролетное строение;

-коэффициенты надежности по соответствующим нагрузкам;

- коэффициент передачи продольного усилия через опорные части;

- коэффициенты сочетаний временных нагрузок;

- полная длина пролетного строения;

– коэффициент учитывающий снятие динамических добавок к тормозным силам;

- равнодействующая и плечо действия горизонтального бокового давления от собственного веса грунта;

- суммарная площадь приведенной линии влияния горизонтального (бокового) давления на устой от подвижного состава и плечо равнодействующей.

3.1. В сечении по подошве фундамента

m=1.2; =0.72; ; ; ; =6.37м; ; тс; ; ; расчетное сопротивление основания - R=93.72тс/м²; W=39.48м³; =1.21; η_k=0.8; ρ=1.13м; остальные значения приведены в пункте 2.1.

м²;

.

3.2. В сечении по обрезу фундамента

m=0.9; =1; ; ; ; =1.41м; ; тс; ; ; расчетное сопротивление материала кладки опоры - R=522тс/м²; W=32.44м³; =1.21; η_k=0.8; ρ=1.00м; остальные значения приведены в пункте 2.2.

м²;

;

.

4. Проверка эксцентриситета положения равнодействующей по подошве фундамента

Эксцентриситет положения равнодействующей всех нагрузок е определяется по формуле Б.9 по подошве фундамента. Допускаемую временную нагрузку k принимают из расчета по максимальному давлению (пункт 3.1.).

(Б.9)

1 –ядро сечения; 2 – эпюра нормальных напряжений по подошве фундамента при эксцентриситете равнодействующей нагрузок е<1,0; 3 - эпюра нормальных напряжений по подошве фундамента при эксцентриситете равнодействующей нагрузок е>1,0.

Рисунок Б.3. Схема загружения промежуточной опоры на максимальную нагрузку в поперечном направлении.

=1.33м,
