1. Структура системы автоматизации процесса управления соединения ПВО (ВКО)

1.1)Содержание процесса управления. Основные определения: управление, процесс управления, содержание процесса управления, сущность управления, функция управления, задача управления, цикл управления

Управление – целенаправленное воздействие органов управления на объект управления для достижения определенных целей

Процесс управления – непрерывный, последовательный организационно-технический процесс с широким использованием различных методов и технических средств, по выработке управляющих воздействий для достижения заданной цели в соответствии с принципами системы управления.

Содержание процесса управления – выполнение органом управления определенной функции во временной и логической последовательности.

Сущность управления – основанная на законах вооруженной борьбы и принципах военного искусства целенаправленная деятельность органов управления по сбору, переработке и анализу информации об обстановке в целом и выработке управляющих воздействий для управляемых подсистем с целью достижения максимальной эффективности боевых действий войск при данных условиях обстановки, в соответствии с полученной боевой задачей от вышестоящего командира, как органа управления.

Функция управления – совокупность взаимосвязанных актов деятельности, приводящих к разрешению определенной задачи.

Задача управления – конечная цель управления, которую необходимо достичь на любом из уровней управления.

Цикл управления – промежуток времени, в течение которого осуществляется последовательное решение задач управления до полного их выполнения в масштабе данной системы управления войсками.

1.2)Содержание процесса управления. Основные определения: система управления, структура системы управления, признаки системы управления, подсистема, элемент системы, органы управления, объект управления, пункты управления

Система управления – упорядоченная совокупность взаимосвязанных и взаимодействующих элементов, образующих единое целое в целях достижения в процессе функционирования определенного (заданного) результата.

Признаки системы управления:

• организационная система (наличие определенной структуры);

• наличие в системе различных связей, обеспечивающих взаимодействие подсистем, которые различают: по уровню, масштабам и назначению;

• целевое назначение системы (комплекс решаемых задач);

• наличие процесса управления с соответствующей ему информацией;

• сложность системы, определяемая числом элементов и связей подсистем;

• наличие усилительных свойств системы, т.е. достижение определенной эффективности по конечному результату;

• динамичность протекающих в системе процессов.

Структура системы управления – это порядок расположения элементов (подсистем) относительно друг друга, совокупность устойчивых связей между всеми элементами системы, обеспечивающих ее целостность при изменении внутренних и внешних факторов.

Элемент системы – простейшая часть системы управления, выполняющая в ней строго определенную функцию самостоятельно или в совокупности с другими однородными элементами.

Подсистема – выделенная по определенным признакам (свойствам, качествам, функциям и т.д.) часть системы управления и выполняющая одну или несколько функций, присущих данной системе управления.

Органы управления (командование, штаб, отделы, службы и другие штатные или не штатные органы) – предназначены для выполнения функций по управлению войсками в различных звеньях управления.

Объект управления – орган управления нижестоящих формирований.

Пункты управления – специально оснащенные и оборудованные техническими средствами места, с которых командующие (командиры) через свои штабы осуществляют управление войсками при подготовке и ведении боевых действий, при несении боевого дежурства. Различают стационарные и мобильные пункты управления.

1.3)Содержание процесса управления. Основные определения: система связи, информация, требования, предъявляемые к информации, используемой в системах управления

Система управления войсками – совокупность функционально и иерархически связанных органов управления, пунктов управления, систем связи, систем и средств автоматизации управления войсками, а также специальных систем, обеспечивающих сбор, обработку и передачу информации, принятие решений, контроль исполнения поставленных задач.

Признаки системы управления:

• организационная система (наличие определенной структуры);

• наличие в системе различных связей, обеспечивающих взаимодействие подсистем, которые различают: по уровню, масштабам и назначению;

• целевое назначение системы (комплекс решаемых задач);

• наличие процесса управления с соответствующей ему информацией;

• сложность системы, определяемая числом элементов и связей подсистем;

• наличие усилительных свойств системы, т.е. достижение определенной эффективности по конечному результату;

• динамичность протекающих в системе процессов.

Система связи – организационно-техническое объединение сил и средств связи, развернутых в соответствии с задачами решаемыми войсками, и созданной системой управления. Обеспечивает обмен информацией между всеми элементами системы управления.

Информация – совокупность определенных сведений, необходимых для выполнения присущих данной системе функций в соответствии с целью и программой этой системы управления.

Требования, предъявляемые к информации, используемой в системах управления:

• достоверность;

• своевременность и непрерывность;

• необходимые точность и дискретность, достаточные для решения задач на заданном уровне управления;

• простота системы кодирования;

• достаточная степень укрупнения информации.

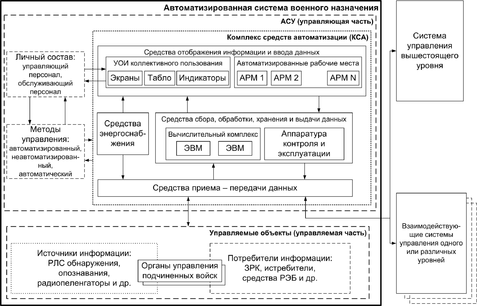

1.4) Назначение, структура и классификация АСУ. Основные определения: АСУ ВПВО, автоматизированный КП, КСА.

АСУ предназначена для повышения оперативности и качества управления войсками или боевыми средствами в целях более полного использования их боевых возможностей.

Под АСУ понимают систему «человек-машина», обеспечивающую эффективное функционирование объекта, в которой сбор и переработка информации, необходимой для реализации функций управления, осуществляются с применением средств автоматизации и вычислительной техники.

АСУ военного назначения подразделяются на:

• АСУ В - автоматизированные системы управления войсками;

• АСУ БС - автоматизированные системы управления боевыми средствами;

• АСУ СН - автоматизированные системы управления специального назначения.

АСУ ВПВО – совокупность автоматизированных систем управления, КП и ПУ подразделений, частей, армий и т.д., объединенных в единую систему линиями связи в порядке, соответствующем принципам управления войсками, распределению функций по решению задач управления войсками и распределению информации между КП (ПУ).

Автоматизированный командный пункт (АКП) является основным элементом АСУ, который обеспечивает решение всего комплекса задач управления.

АКП – комплекс специально оборудованных и защищенных в инженерном отношении сооружений, в котором располагаются АРМ ЛБР, а так же другие средства автоматизации и связи, необходимые для управления подчиненными войсками.

Комплекс средств автоматизации (КСА) – совокупность технических средств и математического обеспечения, необходимых для решения информационных и расчетных задач при управлении войсками.

Классификация

1.5)Принципы построения систем управления, методы(способы) управления. Требования к управлению

Методы управления – это приемы и способы работы управленческого персонала, используемые в его деятельности по реализации функций управления.

Принципы построения и функционирования АСУ

Оперативно-тактические принципы построения АСУ

1. Соответствие цели создания, боевых и технических возможностей АСУ задачам, составу и организационно-штатной структуре управляемых войск (сил) и средств, их системе управления, уровню развития средств воздушного нападения и управляемых объектов, способам подготовки и ведения операций (боевых действий)

2. Организационное, программно-техническое и информационное единство построения АСУ и ее подсистем, обеспечивающее управление разновидовыми силами и средствами ПВО (ВКО), а также возможность взаимодействия автоматизированных органов управления, как по вертикали, так и по горизонтали

1. Сбалансированное развитие АСУ, соответствующее развитию систем радиолокационной и радиотехнической разведки, радиоэлектронного подавления и огневого поражения воздушных объектов

2. Сбалансированное построение всех составных частей АСУ родов войск (сил) ПВО, а также систем автоматизированного управления средствами ПВО (ВКО) других видов ВС РФ

3. Комплексная автоматизация наиболее скоротечных, трудоемких и быстродействующих функций управления на всех уровнях, соответствие степени автоматизации этих функций динамике управляемых процессов, а также роли и месту этих функций в достижении общей и частных целей управления

1. Обеспечение живучести, адаптации и самоорганизации АСУ в соответствии с изменениями внутренних и внешних факторов ее функционирования при различных условиях обстановки, составе и параметрах решаемых задач

2. Рациональное сочетание централизованного и децентрализованного управления войсками (силами) и оружием, возможность перехода от централизованного управления к децентрализованному и обратно без потери управления

3. Обеспечение возможности управления в иерархической системе через инстанцию (а в некоторых случаях и через несколько инстанций)

1. Инвариантность управления, заключающаяся в возможности обеспечения как автоматизированного, так и неавтоматизированного режима управления с переходом из одного режима в другой без потери управления

2. Комплексное и согласованное применение основной, дублирующей и резервных систем автоматизированного управления войсками, силами и средствами

Общесистемные принципы построения АСУ

1. Принцип системности заключается в том, что при создании, функционировании и развитии АСУ должны быть установлены и сохранены такие связи между структурными элементами системы, которые обеспечивают ее целостность и взаимодействие с другими системами

2. Принцип развития (открытости) заключается в том, что исходя из перспектив развития процессов и объектов автоматизации, АСУ должна создаваться с учетом возможности пополнения и обновления функций АСУ и видов ее обеспечения путем доработки программных и (или) технических средств или настройкой имеющихся средств

1. Принцип совместимости заключается в том, что при создании АСУ должны быть реализованы информационные интерфейсы, благодаря которым она может взаимодействовать с другими системами в соответствии с установленными правилами

2. Принцип стандартизации (унификации) заключается в том, что при создании АСУ должны быть рационально применены типовые, унифицированные и стандартизированные элементы, проектные решения, пакеты прикладных программ, комплексы, компоненты

1. Принцип адаптивности заключается в необходимости создания АСУ, обладающей способностью к изменению своих параметров в зависимости от внутренних параметров функционирования и характеристик внешней среды

2. Принцип эффективности заключается в достижении рационального соотношения между затратами на создание АСУ и целевыми эффектами, включая конечные результаты, получаемые в результате автоматизации

Оперативно-тактические принципы функционирования АСУ

1. Сохранение ведущей роли командиров и штабов в процессе управления войсками, правильное сочетание творческой деятельности человека с работой средств автоматизации

2. Максимальная автоматизация выполнения технических и расчетно-информационных функций, возложенных на должностные лица органов управления

3. Простота и удобство взаимодействия операторов со средствами автоматизации при вводе, обработке и восприятии информации

1. Обеспечение разграничения доступа к информации, предотвращение несанкционированных действий и несанкционированного применения средств автоматизации

2. Организация функционирования и обслуживания АСУ незначительным числом квалифицированных специалистов

3. Осуществление автоматизированного обмена информацией с вышестоящими, подчиненными и взаимодействующими инстанциями в различных формах (речь, данные, видеоизображения)

4. Обеспечение единства управления разновидовыми силами ПВО на основе комплексной оценки воздушной и наземной обстановки

Под структурой АСУ войск ПВО ВВС следует понимать устойчивый порядок внутренних связей между отдельными элементами системы, определяющих ее функциональное назначение и особенности взаимодействия с внешней средой.

Структура системы может быть:

• централизованной,

• иерархической,

• смешанной.

2) КСА АПУ рлр «Поле»

2.1) Назначение, состав и задачи, решаемые АПУ рлр «Поле»

• автоматизации процессов съема, обработки информации о воздушной обстановке от двух- и трехкоординатных РЛС, ПРВ;

• выдачи РЛИ на вышестоящий КП, соседний или обеспечиваемый КП;

• для управления режимами работы средств радиолокации (СРЛ) и аппаратуры автоматизации.

КСА имеет в своём составе:

• аппаратный полуприцеп П1, в котором размещены рабочие места боевого расчёта, аппаратура сопряжения со средствами радиолокации и управления ими, аппаратура обработки и выдачи РЛИ, а также аппаратура тренажа и документирования;

полуприцеп технического обслуживания П2 с аппаратурой расчёта и записи переменных констант, средствами оперативного поиска неисправностей, ремонта и ЗИП;

• систему энергоснабжения 17Х6А в составе:

• дизельной электростанции 5И57А (двухосный прицеп),

• распределительно-преобразующего устройства 64Т6 (контейнер),

• пульта дистанционного управления системой энергоснабжения 61Э6 и

• комплекта кабелей электропитания.

• монтажный комплект, предназначенный для подключения к борту полуприцепа П1 маловысотных трехкоординатных РЛС СТ-68У (19Ж6), СТ-68УМ (35Д6), двух радиовысотомеров типа ПРВ-13, ПРВ-17 и РЛС «Оборона-14» (5Н84А), П-14Ф (5Н84) через аппаратный прицеп АП-3.

КСА «Поле» обеспечивает решение следующих основных задач:

• сопряжения и одновременного приема информации от 1-3 трёх- и двухкоординатных РЛС, двух высотомеров и её обработку;

• съема координат и автоматического или автоматизированного захвата и сопровождения радиолокационно наблюдаемых воздушных объектов;

• автоматического или автоматизированного включения аппаратуры государственного опознавания и определения государственной принадлежности воздушных объектов;

• автоматического управления высотомерами при сопровождении воздушных объектов по данным двухкоординатных РЛС и расчет высоты полёта объектов;

• автоматического выключения РЛС в заданных секторах запрета излучения;

• автоматического и автоматизированного выявления противорадиолокационных ракет и выключения (включения) излучения средств рлр;

• автоматической выдачи радиолокационной информации (РЛИ) на КП, оснащённые КСА: 5К60 («Основа»), 68К6 («Основа-1»), 5Н93М («Межа-М»), 46Л6 («Нива»), 5Н37 («Байкал») или 73Н6 («Байкал-1»);

• автоматического приёма, обработки и отображения команд управления и оповещения от вышестоящего КП;

• отображения координат, характеристик и признаков воздушных объектов с возможностью выполнения селекции отображения;

• документирования выдаваемой и принимаемой информации с записью на магнитной ленте и печатью на ленте алфавитно-цифрового печатающего устройства (АЦПУ) в процессе боевой работы и тренажа;

• проведения функционального контроля аппаратуры, входящей в состав КСА;

• тренировки лиц боевого расчета в централизованном и автономном режимах.

1. Боевые возможности АПУ рлр, оснащенного КСА 86Ж6 Поле

• Боевая готовность

Время перевода из готовности №2 в готовность №1 (время готовности к работе после включения) (с ФК/без ФК), мин. – 5/2.

• Оперативность

  • время захвата ВО на сопровождение:

25…35 сек. - при автозахвате;
