38

« УТВЕРЖДАЮ »

НАЧАЛЬНИК ВОЕННОЙ КАФЕДРЫ № 5

полковник С.Гайманов

“ _____ “ ____________ 2004 г.

«

Экз. № _____

УТВЕРЖДАЮ»

Начальник цикла № 51

подполковник

Ю.Подчеко

«__» ноября 2001 г.

ЛЕКЦИЯ

ПО дисциплине

« Тактика сил и средств противовоздушной обороны »

По КУРСУ 511,512,525,

Тема № 2 Силы и средства воздушно-космического нападения ведущих мировых государств

Занятие № 3. Системы оружия средств воздушного нападения.

Учебные и воспитательные цели:

1. Изучить классификацию систем оружия.

2. Ознакомить со способами боевого применения сил и средств ВКН.

3. Формировать профессиональные и боевые качества.

Время: 90 мин

Место: аудитория

Материальное обеспечение : план проведения занятия, текст лекции, диапроектор, слайды.

Учебные вопросы и распределение времени:

Итого - 90 мин

ВВЕДЕНИЕ

Важной особенностью новой национальной стратегии США является подготовка вооруженных сил США к ведению всеобщей, не только ядерной войны, но и войны с применением только обычных средств поражения. Возникновение и развитие таких средств поражения стало возможным только на основе новейших достижений науки, широкого применения ЭВТ и передовой технологии. Для реализации тезиса о возможности ведения всеобщей, войны с применением только обычных средств поражения уже сейчас принимаются меры по осуществлению широко-масштабной программы наращивания военного потенциала за счет разработки и принятия на вооружение новых видов оружия, в первую очередь - дальнобойного и высокоточного. При этом ставится цель - достичь сочетания мощности боеприпаса и точности его доставки, которое обеспечивало бы поражение конкретно назначенной цели первым выстрелом.

Разработка, производство и использование в боевых условиях первых образцов высокоточного оружия (ВТО) относится к периоду ведения США агрессивной войны во Вьетнаме. Именно тогда американцы столкнулись с трудностями преодоления системы ПВО территории демократической республики Вьетнам.

Применение уже первых образцов управляемых авиационных бомб (УАБ) позволило в 10 раз сократить наряд самолетов для уничтожения одной цели, однако применение УАБ не решало проблемы успешного преодоления авиацией системы ПВО ДРВ. Необходимы были средства поражения, обеспечивающие нанесение ударов по ЗРК с дальностей, значительно превышающих огневые возможности комплексов. Для этого была разработана противорадиолокационная ракета "Шрайк". Авиация США применила её, когда потери самолетов от огня ЗРК достигли угрожающих размеров.

Достаточно высокая по тем временам точность и эффективность испытанных образцов управляемого оружия послужили основанием для изменения взглядов военного руководства в пользу высокоточного оружия, а анализ боевого опыта авиации во Вьетнаме и в последующих войнах и конфликтах, привел американцев к выводу о его дальнейшем совершенствовании и развитии .

Анализируя боевые действия в зоне Персидского залива, по мнению руководства ВВС США, надежность выполнения боевых задач была в зна­чительной степени обусловлена эффективностью ВТО. Вероятность пора­жения этими средствами в условиях отсутствия противодействия достигала 90 % и примерно в 3/4 раза превышала аналогичный показатель для обычного оружия.

1. классификация систем оружия

Каждый летательный аппарат предназначен для выполнения определенных задач. В соответствии с этими задачами разрабатывается его конструкция, задаются летно-технические данные, определяются состав и характеристики устанавлеваемых на нем технических средств.

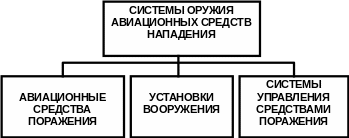

В состав систем оружия авиационных средств нападения входят авиационные средства поражения, установки вооружения и системы управления средствами поражения. (рис.1)

Рис.1

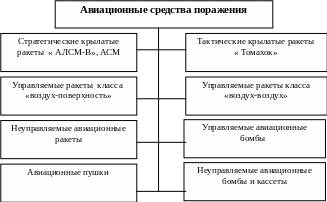

Авиационные средства поражения в свою очередь подразделяются на: (Рис.2),

• стратегические крылатые ракеты « АЛСМ-В», АСМ;

• тактические крылатые ракеты « Томахок»;

• управляемые ракеты класса «воздух-воздух»;

• неуправляемые авиационные ракеты;

• неуправляемые авиационные бомбы и кассеты;

• управляемые авиационные бомбы;

• авиационные пушки.

Рис.2 Классификация авиационных средств поражения

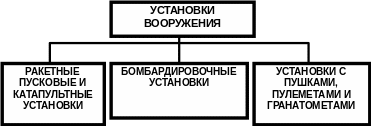

В состав установок вооружения входят: ракетные пусковые и катапультные установки, бомбардировочные установки, установки с пушками, пулеметами и гранатометами.( Рис.3 )

Рис. 3

Система управления вооружением обеспечивает подготовку вооружения к применению, запуск ракет, сброс бомб, а так же перемещение стволов пушек, пулеметов, гранатометов.

Особое место в применении авиационных средств поражение играет высокоточное оружие. Под высокоточным оружием (ВТО) понимается оружие с обычной боевой частью (БЧ), радиус поражения боевой части которого превышает круговое вероятное отклонение и вероятность поражения объекта с одного пуска не ниже 0,5 в условиях противодействия, ночью, в сложных метеоусловиях. Такая точность обеспечивается применением управ­ляемых и самонаводящихся боеприпасов

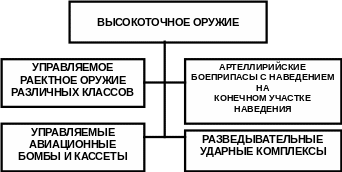

К высокоточному оружию относятся ( рис.4):

- управляемое ракетное оружие различных классов;

- управляемые авиационные бомбы и кассеты;

- артиллерийские боеприпасы с наведением на конечном участке траектории;

• разведывательно-ударные комплексы.

Рис.4

Высокоточное оружие, уже имеющееся и разрабатываемое, охватыва­ет системы и образцы различного назначения, классов и принципов действия.

В настоящее время ВТО различных классов и назначения находится на вооружении и разрабатывается во всех видах вооруженных сил США и НАТО.

К ВТО, состоящем на вооружении ВВС США и стран НАТО относятся:

• стратегические, тактические крылатые ракеты и управляемые ракеты класса "воздух-земля" ("МЕЙВЕРИК", "МАРТЕЛЬ", "ПОПАЙ", "СЛЭМ";

• противорадиолокационные ракеты (ПРР) - "АЛАРМ", "ТЕСИТ РЕЙНБОУ", "ХАРМ" и др.);

• управляемые авиационные бомбы ("УОЛЛАЙ", ЖБУ-10,12.15,17,20,23,24).

К новым видам перспективного высокоточного оружия относятся:

• управляемые кассеты ПАД (США), ЦБС (ФРГ) с различными боеприпасами, в том числе и самонаводящимися;

• крылатые ракеты средней (до 180 км) и большой (600 км и более) дальности, управляемые ракеты класса "воздух-воздух" (АМКААМ, АSRААМ др.);

• разведывательно-ударный комплекс "ДЖИСАК".

К системам, обеспечивающим применение высокоточного оружия ВВС относятся системы дальнего радиолокационного обнаружения и управления Е-3А АВАКС, "НИМРОД".

С ПРАВКА :

В сухопутных войсках для огневого поражения целей состоят на вооружении и разрабатываются следующие виды ВТО:

1. Противотанковые ракетные комплексы ("ТОУ", "ХЕЛЛФАЙР", "ХОТ", "ТАНК БРЕЙКЕР" и др.);

2. Ракетный комплекс "АТАКМС";

3. Управляемые боеприпасы для ствольной и реактивной артиллерии (управляемые боеприпасы - 155-мм, артиллерийский снаряд "Копперхэд", 203-2-мм снаряды "Садарм" и АИФС);

4. Разведывательно-ударные комплексы типа "Джисак".

Большая часть этих средств предназначена для поражения в первую очередь бронетанковой техники.

В войсковой ПВО ВТО представлено ЗРК средней дальности действия ("ХОК", "УСОВЕРШЕНСТВОВАННЫЙ ХОК", "ПЭТРИОТ") и ближнего действия ("ЧАППАРЭЛ", "РЭД АЙ", "РОЛАНД-2", "СТИНГЕР",АДАТС).

К системам, обеспечивающим применение ВТО в сухопутных войсках для огневого поражения целей, относятся:

• вертолетная радиолокационная система разведки и целеуказания СОТАС;

• АСУ огнем полевой артиллерии "ТАКФАЙР" и др.

В ВМС США и НАТО высокоточное оружие в настоящее время пред­ставлено:

• тактическими крылатыми ракетами ("ТОМАХОК");

• противокорабельными ракетами ("ГАРПУН", "ЭКЭОСЕТ", "ОТОМАТ", "СИ ИГЛ", "МИНИТВИН" и др.);

• зенитными ракетными комплексами ("ТАРТОР", "ИДЖИС", "СИ СТАРРОУ, "СИ КЭТ" и др.);

• авиационным оружием (управляемыми ракетами и управляемыми авиабомбами).

К системам, обеспечивающим применение ВТО в ВМС, относятся:

• система дальнего радиолокационного обнаружения и управления Е-2С "ХОКАЙ";

• автоматизированная система загоризонтального целеуказания МС США "АУТЛО ШАРК".

Высокоточное оружие по сравнению с обычным (традиционным) оружием имеет ряд особенностей:

1. Высокоточное целеуказание в реальном масштабе времени, т.е. с оперативностью, гарантирующей наиболее эффективное его применение при выполнении боевой задачи;

2. Надежное поражение стационарных и движущихся целей в широком диапазоне дальностей и скоростей;

3. Селективность действия, т.е. поражение только заданных целей;

4. Сокращение потерь личного состава боевых расчетов такого оружия, вследствие применения его из районов, недосягаемых для средств поражения противника.

Основными направлениями в развитии высокоточного оружия США и НАТО всех классов являются :

• увеличение дальности и надежности поражения целей,

• уменьшение габаритных и весовых характеристик,

• широкое внедрение кассетных боевых частей,

• разработка и внедрение в войсках разведывательно-ударных комплексов различного назначения и повышение их эффективности, мобильности и живучести в условиях высокоманевренных боевых действий,

• разработка систем ВТО с элементами искусственного интеллекта.

Высокая точность и поражающее действие современных обычных боеприпасов, приближающееся по эффективности к тактическому ядерному оружию, позволяют путем массированного их применения создавать зоны сплошного разрушения, т.е. характер боевых действий фактически становится аналогичным действиям войск в условиях применения ядерного оружия, в результате чего стирается грань между способами ведения войн и операций с применением ядерного или только обычного оружия.

По оценкам военного руководства США за счет широкого внедрения высокоточного управляемого оружия и перевооружения тактической авиа­ции на современные самолеты F-15Е, F-16С, А/18, "ТОРНАДО", "АЛЬФА ДЖЕТ", А-10А, "Мираж-2000" её боевые возможности возрастут в 3 раза, возможности по поражению подвижных бронированных (точечных) целей в 8 раз, стационарных наземных объектов - в 3-4 раза, по уничтожению воздушных целей - в 2 раза.

2. ОСОБЕННОСТИ БОЕВОГО ПРИМЕНЕНИЯ УПРАВЛЯЕМЫХ И НЕУПРАВЛЯЕМЫХ АВИАЦИОННЫХ БОМБ.

Бомбы появились на вооружении авиации перед первой мировой войной. За всю историю их существования были разработаны сотни образцов и модификаций, поэтому полной классификации этих средств поражения нет.
