Рис. №2.6 Порядок определения РВЗ при применении самолетами неуправляемых авиационных бомб

В диапазоне возможных высот полета современных самолетов величина относа бомбы изменяется в широких пределах (таблица№1).

Таблица №1 Относ бомбы в зависимости от высоты

и скорости цели

При применении противником управляемых ракет или управляемых авиабомб (рис.2.7) удаление РВЗ можно определить следующим образом:

RРВЗ = rоб + Rпор + dсбр(пуска) или δРВЗ = Rпор+ dсбр(пуска),

где dсбр(пуска) – дальность сброса (пуска) УАБ (УР).

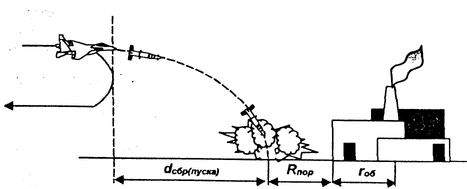

Рис.№2.7 Порядок определения РВЗ при применении управляемых

ракет и авиабомб

Если объект точечный, то при расчетах радиусом объекта можно пренебречь.

РВЗ рассчитывается для всех типов средств поражения, применение которых ожидается по обороняемому объекту. Места расположения позиций зрдн выбираются таким образом, чтобы обеспечивался максимально возможный вынос зоны и поражения дивизиона за РВЗ, что позволяет уничтожать СВН до достижения этого рубежа (рис. 2.8).

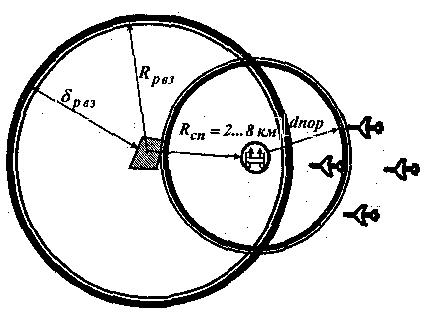

Рис. №2.8 Условие сохранения объекта

2.5 Прогнозирование возможных способов, тактических приемов действий и боевых порядков СВН при нанесении ударов по обороняемому объекту

Возможные способы, тактические приемы действий и боевые порядки СВН при нанесении ударов по обороняемому объекту прогнозируются на основе анализа задач, к достижению которых будет стремиться воздушный противник, оценки состава его сил и средств, особенностей противовоздушной обороны, объекта обороны, района боевых действий, рельефа местности. Для тактики действий воздушного противника в локальных войнах характерно массирование ударов по важнейшим объектам, отсутствием шаблона в выборе варианта удара, тактических приемов и способов действий, всестороннее обеспечение действий ударных групп, стремление к достижению внезапности, сокращению времени нахождения самолетов в зоне огня зенитной ракетной группировки. Комбинированные удары с воздуха становятся сложными, широко используются для решения различных задач БЛА, постановка радиоэлектронных помех.

2.5.1 Сущность оценки радиоэлектронной (помеховой) обстановки

Под радиоэлектронной обстановкой (РЭО) понимается часть общей тактической обстановки, определяемая совокупностью и условиями применения радиоэлектронных средств (РЭС) обеспечения боевых действий войск. Радиоэлектронная обстановка зависит от количества, состава, размещения и характера использования радиоэлектронных средств противником, своими войсками, а также другими организациями, которые могут оказать влияние на работу РЭС зенитных подразделений и выполнение ими полученной боевой задачи.

Оценка радиоэлектронной обстановки включает:

• оценку возможностей противника по вскрытию состава и местоположения РЭС подразделений и определению их параметров;

• возможностей, тактических приёмов и способов действий противника по радиоэлектронному подавлению РЭС подразделений;

• влияния радиоэлектронного подавления на боевые возможности подразделений и помехоустойчивость систем огня, разведки и управления.

Начальным этапом оценки радиоэлектронной обстановки при выработке и принятии решения на боевые действия является подготовка исходных данных, т.е. сбор, накопление, учёт и отображение сведений о РЭО и её составных элементах.

Возможности технических средств разведки противника и средств радиоэлектронной борьбы определяются их типом, тактико-техническими характеристиками, местоположением, способом применения и другими факторами.

При оценке радиоэлектронной обстановки границы зон разведки определяются исходя из дальностей разведки с учётом географических, климатических и других особенностей района боевых действий и размещения разведывательных средств противника.

Дальность разведки в УКВ диапазоне принимается равной 150% дальности прямой видимости (Dпр.вид.) при ведении разведки по основному излучению и 100% этой дальности –при ведении разведки по боковым и задним лепесткам диаграммы направленности:

Dпр.вид. = 4,12(Hпп+hа),

где Hпп -высота полёта ПАП(м.);

hа -высота антенны РЛС(м.).

Основными приёмами боевого применения средств радиоэлектронной борьбы (РЭБ) являются:

• групповая защита РЭБ, следующими в боевых порядках ударных групп;

• групповая защита забрасываемыми передатчиками помех(ЗПП);

• коллективная и индивидуальная защита самоприкрытия самолетами ударных групп;

• групповая защита наземными (корабельными) станциями помех большой мощности;

• огневое подавление радиоэлектронных средств самонаводящимися на излучение ракетами.

Соответственно этим способам противодействия можно выделить три типа воздушных целей:

• цели - постановщики помех;

• цели под прикрытием помех;

• цели - возможные носители противорадиолокационных ракет (ПРР).

Цель - постановщик активных помех - самолет или другое СВН, создающее активное радиоэлектронные помехи РЛС или каким-либо другим элементом зенитного ракетного комплекса (радиолиниям управления ракеты, связи и т.д.).

Цель под прикрытием активных помех - самолет или другое СВН летящее под прикрытием активных помех созданных передатчиками помех, установленных на других самолетах, вертолетах, на наземных установках, кораблях и др.

По степени подавления РЛС активные помехи делятся на помехи подавляющей, сильной, средней и слабой интенсивности. В качестве тактического критерия такого деления для СРЦ принимается относительное уменьшение дальностей обнаружения целей, а для СНР (МРЛС) – возможность обнаружения и сопровождения цели для обстрела в пределах зоны поражения.

Цель - возможный носитель противорадиолокационных ракет- самолёт или другое СВН, при наблюдении и оценки действий которого на экранах и других средствах отображения информации можно выделить признаки, характеризующие возможное применение ПРР. По опыту локальных войн и конфликтов такими признаками являются:

• прекращение постановки активных радиоэлектронных помех сопровождаемой воздушной целью или её манёвр курсом на ЗРК;

• постановка кратковременной сильной радиоэлектронной помехи РЛC (СНР);

• появление на экранах индикаторов повышенной флюктуации и возрастание отметки цели (вытягиванием) с последующим её раздвоением;

• появление впереди отметки сопровождаемой воздушной цели второй отметки, меньшей по амплитуде и приближающейся с большей скоростью к ЗРК, и др.

Ложные цели - разнообразные устройства от простейших диэлектрических сфер и уголковых отражателей до беспилотных летательных аппаратов, предназначенные для имитации на экранах индикаторов РЛС (СНР) отражательных характеристик действительных воздушных целей.

Исходя из ТТХ СВН на ТВД, зная оснащение авиации потенциального противника средствами РЭБ, можно предположить и рассчитать возможный уровень и характер помех, которые противник будет применять для подавления радиоэлектронных средств ЗРВ и РТВ.
