КСР-3. Тема 3.1 Акустический расчет.
Источники:
-
СН 2.2.4/2.1.8.562-96. 2.2.4. Физические факторы производственной среды. 2.1.8. Физические факторы окружающей природной среды. Шум на рабочих местах, в помещениях жилых, общественных зданий и на территории жилой застройки. Санитарные нормы.
-
СНиП 23-03-2003. Защита от шума.
Содержание.
-
Основные физические величины, используемые в расчете.
-
Порядок проведения акустического расчета.
-
Примеры задач на акустический расчет.
-
Основные физические величины, используемые в расчете.
Уровень звукового давления. Величина, равная
|
|
дБ (децибел), где p0 – нулевой уровень звукового давления, равный давлению 2·10 –5 Па, p – звуковое давление измеряемого звука (Па).1
Мгновенная интенсивность звука. Величина, равная мгновенному потоку энергии в определенном направлении через поверхность, перпендикулярную к этому направлению, денную на площадь этой поверхности
|
|
Вт/м2, где p – мгновенное звукового давление, Па, u – скорость частиц в той же точке.
Интенсивность звука. Усредненная по времени мгновенная интенсивность звука.
| |
Звуковая мощность. Полная звуковая мощность, излучаемая источником.
| |
Вт, N – число сегментов измерительной поверхности,
– площадь i-го сегмента.
Уровень звуковой мощности. Логарифмическая мера звуковой мощности, излучаемой источником.
| |
дБ, P0 – пороговое значение мощности равное 10 – 12 Вт .
Для перевода уровня звукового давления в разы (
) можно использовать таблицу 3.1.
| Табл. 3.1. Перевод УЗД L в отношение давлений

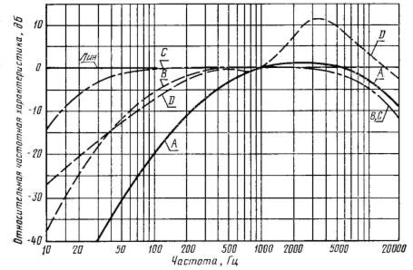

| Рис. 3.1. Частотные характеристики шумомеров (ГОСТ 17187-2010. Шумомеры.Технические требования. |
Корректированные уровни звукового давления (уровни звука). Существуют 4 частотные характеристики шумомеров (международные частотные корректирующие характеристики) А, В, С, D.
Эффективность защиты от шума
определяется как разность УЗД в РТ до
и после
применения шумозащиты
|
| (1) |
Сложение УЗД (интенсивностей) в расчетной точке (РТ) от нескольких источников происходит по формуле:
|
| (2) |
– суммарный уровень звукового давления, дБ, которая в случае наличия N одинаковых источников с УЗД L каждый, преобразуется к виду:
|
| (3) |
Пример 1. Найти суммарный УЗД от двух одинаковых источников, создающих в РТ УЗД 90 дБ каждый.
Решение: воспользовавшись формулой (3), имеем:
При сложении двух различных УЗД суммарный уровень удобно находить в виде добавки к большему слагаемому:
|
| (4) |
Значение добавки можно найти по специальному графику, или в табличном виде. Некоторые значения добавок даны в табл. 3.2. Отметим, что при разности складываемых уровней более 20 дБ суммарный УЗД практически равен большему слагаемому.
| Табл. 3.2. Значения добавок УЗД Δ в зависимости от разности УЗД ΔL.
| Пример 2. В цехе 5 источников шума с УЗД 60, 60, 63, 66 и 69 дБ соответственно. Найти суммарный УЗД в цехе при одновременно работающих источниках. Решение: воспользовавшись формулой (4), последовательно имеем где |
– добавка для i+1-го источника шума ■.Пример 3. В цехе 2 источника шума с общим УЗД 60 дБ. Какой будет УЗД при выключении одного из станков.
Решение: воспользовавшись формулой (4), имеем
■.
-
Порядок проведения акустического расчета.
Исходными данными для акустического расчета являются:
план и разрез помещения с расположением технологического оборудования и РТ;
сведения об ограждающих конструкциях помещения (материал, толщина, плотность);
шумовые характеристики (октавные уровни звуковой мощности
, указываемые в технической документации), геометрические размеры источников шума.
Акустический расчет производится в следующем порядке.
-
Определение УЗД в РТ по известным уровням звуковой мощности
![]()
источников шума ИТ c использованием схемы взаимного расположения источников шума и расчетных точек и акустических характеристик помещения. -
Определение требуемого снижения уровня
![]()
в рабочей точке с использованием нормативных значений показателей шума ![]()
. -
При необходимости снижения уровня шума выбираются и рассчитываются средства защиты от шума, обеспечивающие снижение шума до требуемой величины.
в рабочей точке с использованием нормативных значений показателей шума
.Определение УЗД в РТ.
Вариант 1. РТ и один ИШ находятся в одном помещении. В этом случае исходной формулой для соразмерных помещений2 является следующая
|
| (5) |
где
– УЗД в РТ, – уровень звуковой мощности ИШ по его паспортным или измеренным характеристикам, – коэффициент, учитывающий влияние ближнего поля, определяемый если расстояние до источника меньше удвоенного максимального габарита источника (см. табл. 3.3) r < 2lmax, Ф – фактор направленности ИШ, определяемый по опытным данным, для ненаправленных источников принимается равным 1,3
– пространственный угол излучения источника (см. табл. 3.4), r – расстояние от акустического центра источника (геометрического центра) до РТ, м, k – коэффициент, учитывающий нарушение диффузности звукового поля в помещении, определяется в зависимости от среднего коэффициента звукопоглощения αср (табл. 3.5), B – акустическая постоянная помещения, м2, определяемая по формуле
| | (6) |
А – эквивалентная площадь звукопоглощения, м2, определяемая по формуле
| | (7) |
где
– коэффициент звукопоглощения i-й поверхности, – площадь i-й поверхности,
– эквивалентная площадь звукопоглощения j-го звукопоглотителя,
– их количество,
– средний коэффициент звукопоглощения
, где S – суммарная площадь ограждающих поверхностей помещения, м2.
Исходя из акустической постоянной помещения и пространственного угла излучения Ω определяют граничный радиус
, м, (на котором плотность энергии прямого звука равна плотности энергии отраженного звука) по формуле
| | (8) |
| Табл. 3.3. Значения коэффициента ближнего поля χ
| Табл. 3.4. Значения пространственного угла излучения источника Ω в зависимости от условий излучения.
|
в зависимости от отношения расстояния r и максимального геометрического размера источника.Характеристики
