- математического ожидания – блок Mean

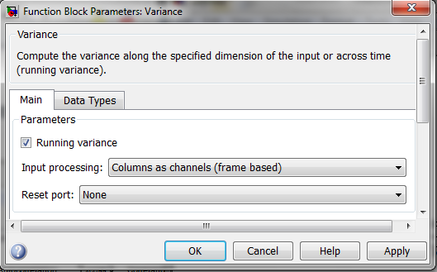

- дисперсии – блок Variance, в этом случае нужно установить флаг «Running Variance»
Буфер нужен для работы элементов Mean, Histogram, Variance. Дело в том, что этим блокам для правильной работы требуются сразу все отсчёты профильтрованного сигнала.

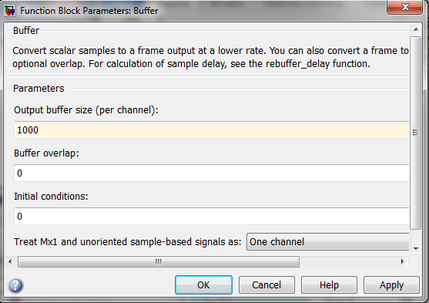

На вход буфера поступает один отсчёт, а на выход – все, хранящиеся в нём. Размерность буфера задаётся параметром Output buffer size. Значение должно быть равно произведению значения Sample Time и времени моделирования. Рекомендуемое значение – порядка 1000 и более.
Некоторая особенность имеет место при определении гистограммы. Гистограмма при работе возвращает число вхождений отсчётов в каждый, заданный в параметрах интервал. Для отображения этих значений используется обычный регистратор Display (Simulink/Sinks/Display). В блоке Histogram на основе ранее найденного значения стандарта задается диапазон изменения процесса и число интервалов гистограммы Number bins. Чтобы гистограмма была нормирована, устанавливается флажок Normalize. Дисплей должен вывести значения уровней во всех интервалах гистограммы. Это выполняется следующим образом: по окончании расчета в углу блока появляется стрелка. Тогда за правый нижний угловой маркер надо растянуть блок вниз, чтобы появился весь набор данных.
Параметры блока «Histogram»:
-
Нижняя граница гистограммы = -10 (lower limit of histogram)
-
Верхняя граница гистограммы = 10 (upper limit of histogram)
-
Число интервалов гистограммы = 11 (number of bins)
Для определения спектра применить блок FFT из раздела Signal Processing Blockset/Transform, для определения спектральной плотности – блок Periodogram из раздела Signal Processing Blockset/Estimation/Power Spectrum Estimation.

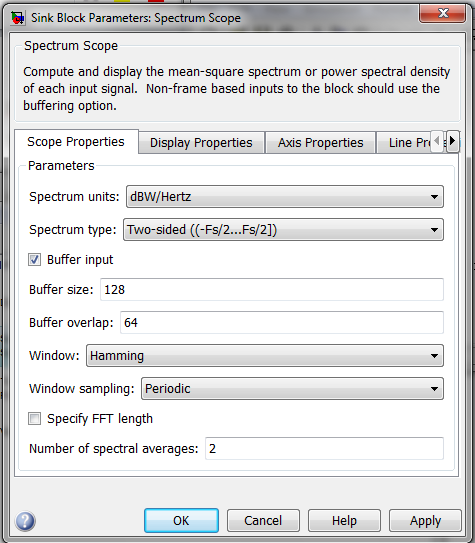

Для отображения спетра и спектральной плотности использовать блок Spectrum Scope из раздела SPB/SP Sinks, в свойствах которого установить флаг «Buffer input», тип окна – «Hamming». Диапазон шкалы «Axis» установить после пробного запуска, т.к. заранее сложно сказать какой формы будет спектральная плотность.
Подберите период регистратора
