Спиральный сборник (1041726)

Схема

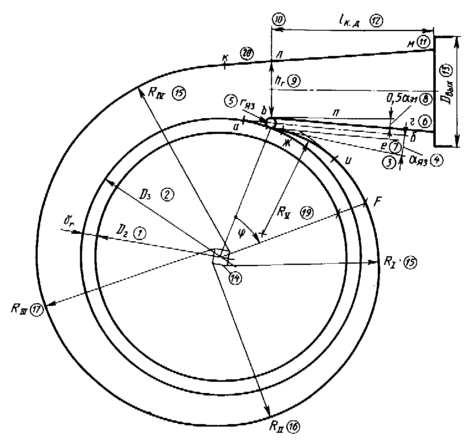

Порядок построения

Участок сопряжения спирального сборника и конического диффузора

1.Рисуем окружность с диаметром колеса D₂

2. Рисуем окружность кольцевого безлопаточного отвода D₃

3. Через произвольную точку a проводят касательную к окружности диаметром D₃,

4. От касательной откладывают угол α₂- и проводят луч a-b.

5. Строим окружность определяющую форму кромки языка отвода: с центром на луче a-b, касающуюся окружности D₃ , имеющую радиус r_я лежащий в диапазоне от минимального по технологических нормам производства (0.0005 м) до (0.05…0.1)*h_г. Где h_г – высота горла отвода равная F_г/b₃ для отвода прямоугольной формы.

6,7 Проводим линии b-г и ж-е, касательные к построенной окружности языка отвода и параллельные лучу a-b

8. Из точки b проводим прямую b-n под углом α_э/2 (полуугол раскрытия диффузора) к линии b-г

9. От точки b проводим нормаль к линии b-n.

10 Эта нормаль задает сечение горла отвода, на которой мы можем отложить высоту h_г найдя точку л

10- 13 Затем строим конический диффузор откладывая его длину и диаметр и боковые стенки.

Профильное сечение стенки сборника строим с помощью дуг окружности:

14. Строим квадрат со стороной (0.18…0. 22) h_г и с центром пересечения диагоналей совпадающим с центром окружности D₂ .Две стороны квадрата ориентированны вдоль луча соединяющем центр окружности с точкой

15. Проводим дугу радиусом R_I = 0.5 D₃ + 2 r_я

16. Проводим дугу радиусом R_II определяемым графически из условия плавного сопряжения с дугой радиуса R_I

17. Проводим дугу радиусом R_II определяемым графически из условия плавного сопряжения с дугой радиуса R_II

18. Проводим дугу радиусом R_IV определяемым графически из условия плавного сопряжения с дугой радиуса R_III

19. Строим участок стенки сборника примыкающий к языку: проводя окружность радиуса R_V сопрягающую прямую ж-е и дугу окружности радиуса R_I

20. Строим участок стенки к-л образуемый дугой окружности R_VI плавно сопрягающей дугу радиуса R_IV и прямую л-м
