13.2.6 Контроллер скорости передачи UART

Контроллер (генератор) скорости передачи USART может создавать стандартные скорости передачи от источников нестандартных частот. Контроллер скорости передачи использует один прескалер/делитель и модулятор, показанные на рис.13-7. Эта комбинация позволяет получить дробные коэффициенты деления при генерации скорости передачи в бодах. Максимальная скорость передачи USART составляет одну треть источника таковой частоты USART BRCLK.

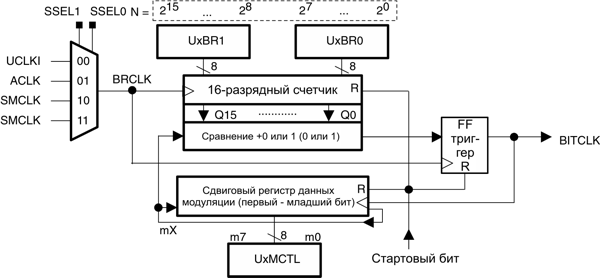

Рис.13-7 Контроллер генератора передачи MSP430

Синхронизация каждого бита показана на рис.13-8. Для каждого полученного бита используется мажоритарный принцип определения значения бита. Мажоритарные выборки происходят в N/2-1, N/2 и N/2+1 периоды BRCLK, где N – число импульсов BRCLKs на один импульс BITCLK.

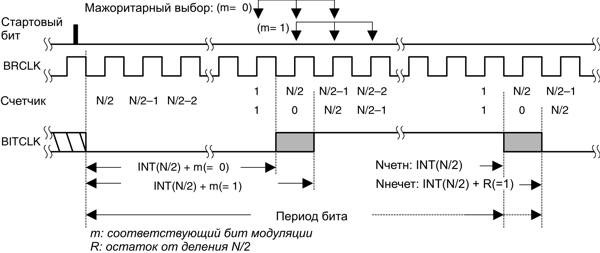

Рис.13-8 Синхронизация скорости передачи BITCLK

Синхронизация скорости передачи бит

Первая ступень контролера скорости передачи – 16-разрядный счетчик и компаратор. В начале передачи или приема каждого бита счетчик загружается величиной INT(N/2), где N – значение, сохраненное в комбина4ции UxBR0 и UxBR1. Счетчик перезагружает INT(N/2) каждый полупериод периода бита, обеспечивая полный период бита N BRCLK. Для данного источника тактирования BRCLK, скорость передачи определяется требуемым коэффициентом деления N:

Коэффициент деления N зачастую является нецелым числом, целочисленная часть которого может быть принята прескалером/делителем. Вторая ступень генератора скорости передачи – модулятор, используемый для максимально точного учета дробной части. Коэффициент деления N в этом случае определяется так:

где:

N - получаемый коэффициент деления;

UxBR - 16-разрядное представление регистров UxBR0 и UxBR1;

i - позиция бита в фрэйме;

n - общее количество битов в фрэйме;

mi - данные каждого соответствующего модуляционного бита (1 или 0).

BITCLK может подстраиваться от бита к биту с помощью модулятора для удовлетворения потребностей в синхронизации в случае, когда необходим делитель нецелого числа. Синхронизация каждого бита расширяется одним тактовым циклом BRCLK, если бит модулятора mi установлен. Каждый раз при получении или передаче бита, следующий бит в регистре управления модуляцией определяет синхронизацию этого бита. Установленный модуляционный бит увеличивает коэффициент деления на единицу, в то же время очищенный бит модуляции сохраняет коэффициент деления, заданный UxBR.

Синхронизация стартового бита определяется UxBR плюс m0, следующего бита UxBR плюс m1 и так далее. Модуляционная последовательность начинается с младшего бита. Когда символ содержит более 8 бит, модуляционная последовательность вновь начинается с m0 и продолжается до окончания обработки всех битов.

Определение модуляционного значения

Определение модуляционного значения – интерактивный процесс. Использование формулы ошибки синхронизации, начиная со стартового бита, позволяет рассчитать ошибку для каждого бита с последующей установкой или сбросом соответствующего бита модуляции. Модуляционный бит устанавливается с наименьшей выбранной ошибкой и рассчитанной ошибкой следующего бита. Этот процесс продолжается до минимизации ошибок всех битов. Если фрэйм содержит более 8 бит, модуляционные биты повторяются. К примеру, 9-ый бит фрэйма использует бит модуляции 0.

Синхронизация битов при передаче

Синхронизация каждого символа в совокупности представляет собой сумму синхронизаций отдельных разрядов. При модуляции каждого бита сокращается накапливающая поразрядная погрешность. Индивидуальную разрядную погрешность можно рассчитать так:

где:

baudrate - желаемая скорость передачи в бодах;

BRCLK - входная частота: UCLKI, ACLK или SMCLK;

j - позиция бита – 0 для стартового бита, 1 для бита данных D0 и т.д.;

UxBR - коэффициент деления в регистрах UxBR1 и UxBR0.

Например, ошибки передачи при приведенных ниже условиях рассчитываются так:

baudrate = 2400
BRCLK = 32768 Гц (ACLK)
UxBR = 13, так как идеальный коэффициент деления равен 13.65
UxMCTL = 6Bh: m7=0, m6=1, m5=1, m4=0, m3=1, m2=0, m1=1 и m0=1.
Сначала используется младший бит UxMCTL.

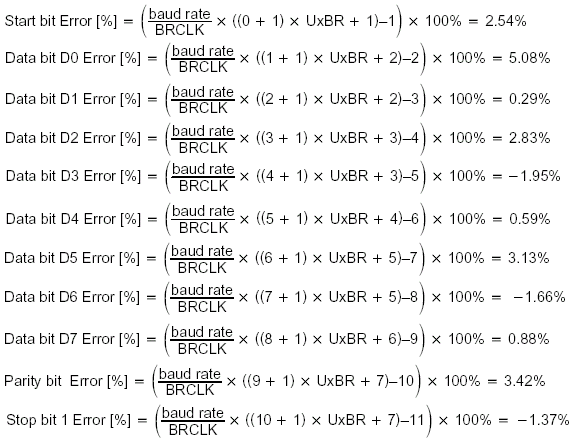

Результаты показывают, что максимальная поразрядная ошибка была 5,08% за период BITCLK.

Синхронизация битов при приеме

Синхронизация приема состоит из двух источников ошибок. Первый – побитовая ошибка синхронизации. Второй – ошибка между появлением стартового фронта и стартовым фронтом, принятым USART. На рис.13-9 показаны асинхронные ошибки синхронизации между данными на выводе URXDx и внутренним тактированием скорости передачи.

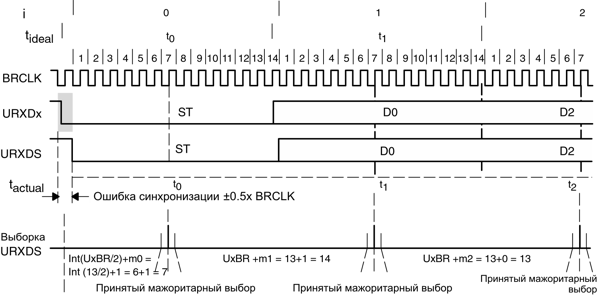

Рис.13-9. Ошибка приема

Идеальное тактирование стартового бита tideal(0) есть половина тактирования скорости передачи tbaud rate, поскольку бит проверяется в середине этого периода. Идеальное тактирование скорости передачи tideal(i) для оставшихся битов символа есть тактирование скорости передачи tbaud rate. Ошибки каждого конкретного бита рассчитываются следующим образом:?±

где:

baudrate - желаемая скорость передачи в бодах;

BRCLK - входная частота, которую можно выбрать из UCLK, ACLK или SMCLK;

j - позиция бита – 0 для стартового бита, 1 для бита данных D0 и т.д.;

UxBR - коэффициент деления в регистрах UxBR1 и UxBR0.

Например, ошибки приема при приведенных ниже условиях рассчитываются так:

baudrate = 2400
BRCLK = 32768 Гц (ACLK)
UxBR = 13, так как идеальный коэффициент деления равен 13.65
UxMCTL = 6Bh: m7=0, m6=1, m5=1, m4=0, m3=1, m2=0, m1=1 и m0=1.
Сначала используется младший бит UxMCTL.

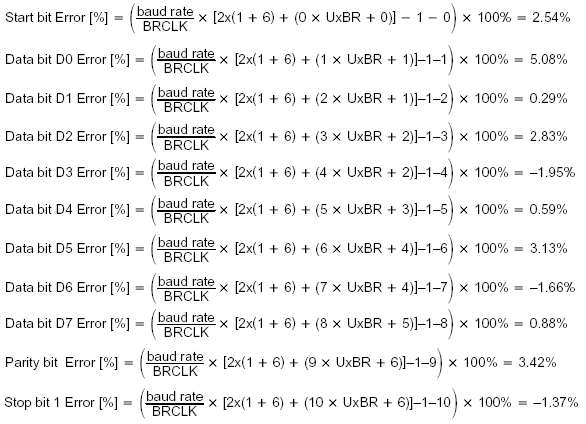

Результаты показывают, что максимальная поразрядная ошибка была 5,08% за период BITCLK.

Типовые скорости передачи и ошибки

Стандартные скорости передачи данных в бодах для UxBR и UxMCTL приведены в таблице 13-2 для часового кристалла (ACLK) на 32768 Гц и для типичного значения SMCLK 1048576 Гц.

Ошибка приема – это накопленное время в сравнении с идеальным временем загрузки сдвигового регистра в середине каждого бита. Ошибка передачи – накопленное время ошибки в сравнении с идеальным временем периода бита.

Таблица 13-2. Наиболее часто используемые величины скорости передачи, скорость передачи данных в бодах и ошибки.

Скорость передачи бод	Деление на		A: BRCLK = 32768 Гц
	A:	B:	UxBR1	UxBR0	UxMCTL	Макс. ошибка TX, %	Макс. ошибка RX, %	Ошибка синхр. RX, %
1200	27.31	873.81	0	1B	03	-4/3	-4/3	±2
2400	13.65	436.91	0	0D	6B	-6/3	-6/3	±4
4800	6.83	218.45	0	06	6F	-9/11	-9/11	±7
9600	3.41	109.23	0	03	4A	-21/12	-21/12	±15
19200		54.61
38400		27.31
76800		13.65
115200		9.1
Скорость передачи бод	Деление на		B: BRCLK = 1048576 Гц
	A:	B:	UxBR1	UxBR0	UxMCTL	Макс. ошибка TX, %	Макс. ошибка RX, %
1200	27.31	873.81	03	69	FF	0/0.3	±2
2400	13.65	436.91	01	B4	FF	0/0.3	±2
4800	6.83	218.45	0	DA	55	0/0.4	±2
9600	3.41	109.23	0	6D	03	-0.4/1	±2
19200		54.61	0	36	6B	-0.2/2	±2
38400		27.31	0	1B	03	-4/3	±2
76800		13.65	0	0D	6B	-6/3	±4
115200		9.1	0	09	08	-5/7	±7

13.2.7 Прерывания USART

USART имеет один вектор прерывания для передачи и один вектор прерывания для приема.

Функционирование прерывания USART при передаче

Флаг прерывания UTXIFGx устанавливается передатчиком для индикации готовности UxTXBUF к приему другого символа. Запрос прерывания генерируется, если установлены флаги UTXIEx и GIE. UTXIFGx автоматически сбрасывается, если запрос прерывания обслужен или если символ записан в UxTXBUF.

UTXIFGx устанавливается после PUC или когда SWRST=1. UTXIEx сбрасывается после PUC или когда SWRST=1. Это показано на рис.13-10.

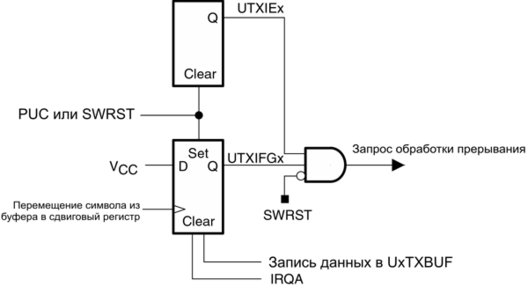

Рис.13-10. Прерывание при передаче

Функционирование прерывания USART при приеме

Флаг прерывания URXIFGx устанавливается каждый раз при приеме символа и его загрузки в UxRXBUF. Запрос прерывания генерируется, если также установлены флаги URXIEx и GIE. URXIFGx и URXIEx сбрасываются сигналом системного сброса PUC или когда SWRST=1. URXIFGx сбрасывается автоматически, если запрос прерывания обработан (когда URXSE=0) или когда прочитан UxRXBUF. Это показано на рис.13-11.
