Обеспечить подключение датчика температуры с диапазоном 0..100°С, с токовым выходом 4..20 мА и питанием +12..+42 В к входу АК контроллера 0..5 В. Рассчитать и выбрать нагрузочный резистор. Выводы датчика +V, -V. Рассчитать и построить характеристику Т(I). Сколько градусов приходится на одну дискрету, если преобразование 12-и разрядное

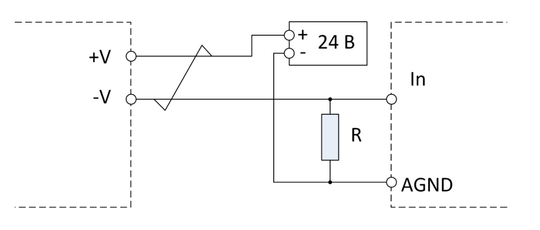

Рисунок 2 – Схема подключения датчика с токовым выходом к контроллеру

Датчик можно запитать напряжением из диапазона +12..+42 В. Выберем самый распространённый блок питания на +24В. Для диапазона преобразования АЦП имеем значение сопротивлений нагрузочного резистора:

На практике можно выбрать резистор входящий в этот диапазон и находящийся в ряду нормального ряда, например из ряда Е24 на 1кОм.

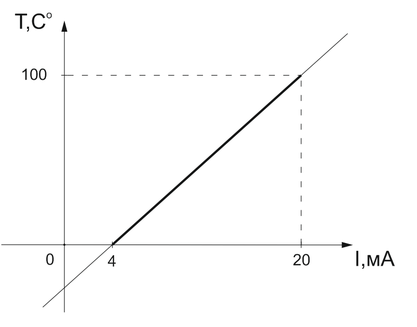

Рисунок 3 – Характеристика T(I)

Определим количество дискрет, по условию преобразование 12-и разрядное, тогда:

Определим количество градусов, приходящихся на одну дискрету:
