Московский Государственный Технический Университет имени Н. Э. Баумана





Курсовая работа

по дисциплине «Супер ЭВМ»

Автоматизированная информационная система туроператора







Выполнили:

студент группы ИУ5-94

__________ Искусков А.О.

студентка группы ИУ5-99

__________ Игумнова Т.Н.











Москва

2012

Содержание

Задание 3

1. Проектирование сети для автоматизированной информационной системы. 4

2. Выбор оборудования и операционных систем. 4

3. Разработка модели бизнес-процесса АИС. 6

4. Выбор системы управления базами данных. 8



Задание

Для автоматизированной информационной системы необходимо запроектировать сеть:

- по архитектуре клиент-сервер;

- по структуре из 6-8 офисов, один из которых – главный.

Выбрать оборудование и операционные системы для офисов из линейки Z/OS. Для центрального офиса выбрать супер ЭВМ типа мэйнфрейм и соответствующую операционную систему.

Выбор произвести использую методику анализа прототипов и аналогов (не менее 3-4-х аналогов и 5-7 критериев). Задаться количественными характеристиками запросов для АИС.

Разработать модель бизнес процесса АИС в нотации BPMN в виде диаграмм. Диаграмма моделирования бизнес процесса в нотации BPMN должна содержать элементы:

- объекты потока управления;

- соединяющие объекты;

- роли (не менее 2 пулов или 1 пул и 2 дорожки).

Привести словесное описание бизнес процесса.

Выбрать в качестве СУБД DB2 для использования с «1С: Предприятие 8». Обосновать выбор режимов архивации и восстановления информационной БД.





  1. Проектирование сети для автоматизированной информационной системы.

    1. Задание

Для автоматизированной информационной системы необходимо запроектировать сеть:

- по архитектуре клиент-сервер;

- по структуре из 6-8 офисов, один из которых – главный.

    1. Теоретический материал

Клиент-сервер — вычислительная или сетевая архитектура, в которой задания или сетевая нагрузка распределены между поставщиками услуг (сервисов), называемыми серверами, и заказчиками услуг, называемыми клиентами. Нередко клиенты и серверы взаимодействуют через компьютерную сеть и могут быть как различными физическими устройствами, так и программным обеспечением.

    1. Практическое выполнение

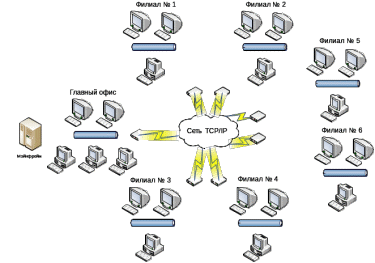

Схема сети, спроектированной для автоматизированной информационной системы, представлена на рис. 1.1.

Рис. 1.1. Схема сети АИС.

Моделирование работы сети

Произведем моделирование работы спроектированной сети с целью определения основных характеристик ее работы. Для этого воспользуемся программой NetCracker Professional 4.1. Схема сети, созданная в данной программе, приведена на рис. 1.2.

Рис. 1.2. Схема сети АИС,

созданная в программе NetCracker Professional 4.1.

Для моделирования работы сети сделаем ряд допущений, связанных с работой разрабатываемой информационной системы.

Основным видом трафика, используемым в системе, является трафик, связанный с обращением к базе данных (в нотации NetCracker Proofessional – Database), другие виды трафика либо являются не значительными, либо не связаны с работой разрабатываемой информационной системы.

Будем считать, что ежедневно в каждый из 7 офисов обращаются в среднем 30 клиентов (10 из которых в конечном итоге осуществляют заказ путевки). В каждом офисе находится в среднем три рабочих компьютера, тогда на каждый из них приходится 10 клиентов в день. В результаты работы с каждым клиентом производится порядка 15 запросов к мейнфрейму (включает в себя поиск тура, занесение данных о клиенте и прочее).

В результате, настроив соответствующим образом трафик и осуществив моделирование сети, получили следующие данные:

  1. Средняя загрузка мейнфрема составила – 9100 Байт/с.

  2. Число полученных пакетов мейнфремом – 2500 пакетов/с.

  3. Число отброшенных пакетов мейнфреймом – 0 пакетов/с.

  4. Время запроса от рабочей станции к мейнфрейму – 55,9 мс.

  5. Время ответа мейнфрема рабочей станции – 650 мкс.

При этом при данной загрузки сети число коллизий составляет не более 1 процента от всего проходящего трафика (20 из 2000 пакетов в секунду).

Таким образом, проанализировав количественные характеристики спроектированные сети, можно утверждать, что данная сеть работоспособна и пригодна к эксплуатации.



  1. Выбор оборудования и операционных систем.

    1. Задание

Выбрать оборудование и операционные системы для офисов из линейки Z/OS. Для центрального офиса выбрать супер ЭВМ типа мэйнфрейм и соответствующую операционную систему.

Выбор произвести использую методику анализа прототипов и аналогов (не менее 3-4-х аналогов и 5-7 критериев). Задаться количественными характеристиками запросов для АИС.

    1. Теоретический материал

IBM System z (более раннее название — IBM eServer zSeries) — бренд, созданный компанией IBM для обозначения линейки мейнфреймов.

Название «IBM System z» в настоящее время относится ко всем моделям, поддерживающим z/Architecture, то есть к семействам IBM zSeries, IBM System z9, IBM System z10, а также zEnterprise.

z/OS — проприетарная 64-битная серверная операционная система, разработанная компанией IBM для мейнфреймовсобственного производства. Является дальнейшим развитием операционной системы OS/390, объединяя MVS и системные службы Unix (POSIX-совместимая реализация для Unix, изначально известная как MVS OpenEdition или OpenMVS).

    1. Практическое выполнение

Выбор оборудования из линейки zSeries проведем методом взвешенной суммы. Так как последняя модель мэйнфрейма в этой линейки EC12 имеет 5 разных конфигураций, то сравним самую младшую и самую старшую конфигурации, а так же проведем их сравнение с предыдущей моделью в наилучшей комплектации zEnterprise™ 196 (M80).

Таблица 2.1. Исходные значения для сравнения мэйнфремов.

Критерий

Вариант

EC12 (H20)

EC12 (HA1)

196 (M80)

1. Максимальное число ЦП

20

101

80

2. Максимальный объем ОП (ГБ)

704

3040

3056

3. Наличие крипто процессора Crypto Express4S

Да

Да

Нет

4. Возможности апгрейда с более ранних версий

Хорошо

Хорошо

Удовлетворительно

5. Максимальное число zIIP процессоров

10

50

40

6. Стоимость (тыс $)1

~750

~1000

~500

1 Стоимость оборудования очень сильно меняется в зависимости от страны приобретения, целей использования и времени покупки. Разброс цен может составлять 10%.

zIIP (z9 Integrated Information Processor) — специализированный процессор, предназначенный главным образом для разгрузки центральных процессоров от обработки приложений DB2. В нашей задаче наличие таких процессоров позволит увеличит производительность, в связи с тем что будет использоваться база данных DB2. Однако следует учитывать, что zIIP используется только в мэйнфреймах серии System z9 или выше и поддерживается операционной системой Z/OS 1.8 и выше.

Таблица 2.2. Нормированные значения для сравнения мэйнфремов.

Критерий

α

Вариант

EC12 (H20)

EC12 (HA1)

196 (M80)

1. Максимальное число ЦП

0,25

0,2

1

0,8

2. Максимальный объем ОП (ГБ)

0,25

0,23

0,99

1

3. Наличие крипто процессора Crypto Express4S

0,1

1

1

0

4. Возможности апгрейда с более ранних версий

0,1

0,8

0,8

0,6

5. Максимальное число zIIP процессоров

0,15

0,2

1

0,8

6. Стоимость (тыс $)1

0,15

0,67

0,5

1

Итог

1

0,418

0,9025

0,78

По итогам сравнения выбранной супер ЭВМ типа мэйнфрейм стала модель HA1 из линейки EC12. В качестве операционной системы мэйнфрейма выберем операционную систему z/OS.



  1. Разработка модели бизнес-процесса АИС.

    1. Задание

Разработать модель бизнес-процесса АИС в нотации BPMN в виде диаграмм. Диаграмма моделирования бизнес процесса в нотации BPMN должна содержать элементы:

- объекты потока управления;
