При заданном угле “  “ и коэффициенте “ К “ скорость заготовки

в конце спуска с лотка

При подаче заготовки на лоток высотой “ h” с начальной скоростью, равной нулю, при заданной конечной скорости заготовки “ V_кон “ угол “ “ наклона лотка может быть найден из следующего выражения

Обычно угол наклона лотка находится в пределах 24…30 град.

При необходимости уменьшения скорости схода заготовки с лотка

целесообразно трассу скольжения составлять их двух участков разного

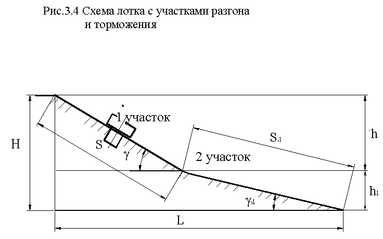

наклона (рис.3.4).

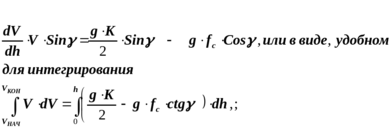

На первом участке с большим углом наклона “”(см рис.3.4) заготовка равноускоренно разгоняется, а на втором,- с углом“ ₁ “ , меньшим “  “, затормаживается.

Согласно рис.3.4, на первом разгонном участке лотка конечная скорость “V_1КОН” равна начальной скорости на втором участке, предназначенном для торможения заготовки. Согласно формулы ( 3.7 ), конечная скорость”V_2КОН” заготовки в конце ступенчатого лотка равна

Подставляя в последнее выражение значения “ H” и “L”, равные (см рис.3.4):

п

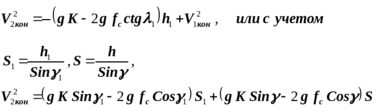

олучим параметрическое уравнение ( 3.8 ), связывающее основные параметры лотка: “H”, “L”, угол “”, длину разгонного участка “S”, коэффициенты “k”, “f_c” со скоростью схода заготовки с лотка

Полученная зависимость может быть использована для подбора при заданной конечной скорости заготовки, коэффициенте трения и угле наклона лотка оптимальных длины и высоты лотка.

§ 2.2 Условия прохождения заготовок на криволинейных

участках лотков-склизов

Для стержневых заготовок (с длиной более диаметра) расчетный внутренний диаметр изогнутого участка лотка круглого сечения (см приложение к лекции

N3) определяется эмпирической зависимостью / / в виде:

d_л = D + c + k l_э (3.9)

где d_л – внутренний диаметр лотка, мм; D – наибольший диаметр заготовки; с – зазор между заготовкой и стенками лотка, принимаемый 0.5…1.0 мм для трубчатых и стержневых лотков; l_э – приведенная (эквивалентная) длина заготовки; к – коэффициент увеличения размера (диаметра) лотка, связанный с соотношением D/2 l_э (см / /, монограммы в “Спр-ке… под ред.Клусова).

При выборе трубчатых лотков по расчетному диаметру используется в конструировании ближайший сортамент стальных (Ст.20) или латунных трубок большего диаметра. Радиус гибки лимитируется диаметром трубки лотка и рассчитывается по эмпирической формуле, приведенной в таблице (см приложение к лекции на ксероксе).

Замечание. Расчетная зависимость (3.9) справедлива для лотков с прямоугольным поперечным сечением (коробчатой формы) при замене d_л = расчетная ширина “В” лотка (см § 2.1).
