Рубцов Максима Алексеевич, МТ11-18 (М)
Установка электронно-лучевого напыления Temescal FC2000
Установка предназначена для нанесения тонких плёнок различных материалов на подложки электронно-лучевым методом. Идея заключается так же в том, чтобы наносить несколько слоёв за один процесс. Таким образом данная установка позволяет наносить покрытия для резистивных элементов и для создания транзисторов.

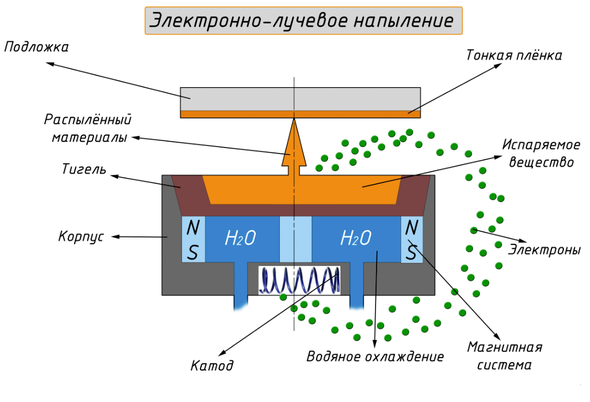

Рисунок 1 – схема электронно-лучевого распыления
В настоящее время существует большое количество видов нанесения тонких плёнок. Электронно-лучевой метод распыления является очень универсальным с повышенной точностью, хотя с другой стороны , подобное оборудование является очень дорогим на современном рынке. Данная установка скорее является универсальной, так как она подходит и для массового производства чипов, так и для экспериментов: это является большим плюсом при разработке и отработке технологии производства.
Таблица 1 – Сравнительный анализ трёх аналогов установки
| № | Наименование показателя качества, дополнительная информация | Temescal FC2000 | Kurt J. Lesker lab18 | STE EB 48 |
| 1 | Фотография |
|
|
|
| 2 | Страна | США | Великобритания | Россия |
| 3 | Ссылки | https://www.temescal.net/systems/BJD-2000/ | http://equip.eltech.com/1829-ustanovka-vakuumnogo-napyleniya-kurt-j-lesker | http://www.rusnanonet.ru/download/nano/file/ste_eb_48.pdf |
| 4 | Быстродействие | 6 подложен 100х100 за 1 час | 4 подложки за 45 минут | Одна подложка за 30 минут |
| 5 | Надёжность | Высокая | Высокая | Средняя |
| 6 | Безопасность | Не высокая (рентгеновское излучение) | Высокая (полностью закрытый корпус) | Средняя |
| 7 | Точность | До 1% при использовании масок (не работает в случае многослойного напыления) | До 5% | До 5 % |
| 8 | Комфорт | Очень комфортабельная | Работать на этой установке – одно удовольствие | Средний комфорт |
| 9 | Эстетика | Современный красивый вид | Кому как нравится, но единый корпус в одном стиле добавляет к эстетической характеристике | На вкус и цвет, но открытая установка у многих не вызывает эстетического наслаждения |
| 10 | Транспортабельность | Перевозка оборудования не вызывает особого труда | Транспортабельность осложнена размерами, однако удобна за счёт того, что установка в одном корпусе | Сложно транспортировать так как есть большое количество открытых коммуникаций, приводов и т.п. Хотя для перевозки прилагается транспортировочная тара |
| 11 | Автономность | Установка может выполнять процессы полностью в автоматическом режиме, а так же ей можно управлять дистанционно | Установка может работать в автоматическом и полуавтоматическом режиме | Средний уровень автоматизации |
| 12 | Цена | Проблема цены связана с курсом доллара, а так же с закрытостью американских коллег | Высокая за счёт геополитических особенностей современного мира | Дешёвая за счёт отечественного производства |
| 13 | Универсальность | Возможность напыления на любые подложки любых материалов (до 6-ти тиглей) | До 3-х тиглей – то есть максимум три материала за один процесс | Всего один материал можно наносить за один процесс |
На предприятии ОАО «НПП «Пульсар» наибольший уклон делается не на скорость производства, а на качество. Исходя из этого работа будет основана на увеличении точности напыления различных материалов с помощью анализа и модернизации системы вращения подложек. Таким образом будет уменьшена погрешность, что очень важно, так как эта операция является одной из первых в цепочке производства современных плат. Чем точнее проходит первая операция – тем логичней будет производиться анализ последующих операций.
