Министерство образования РФ

Государственное образовательное учреждение

высшего профессионального образования

«Московский государственный технический университет им. Н. Э. Баумана»

Кафедра ИУ5 "Системы Обработки Информации и Управления"

Лабораторная работа №1

по предмету: "Структурное проектирование автоматизированных систем обработки информации"

Выполнил студент группы ИУ5-109:

Сидякин А.А.

Москва 2013

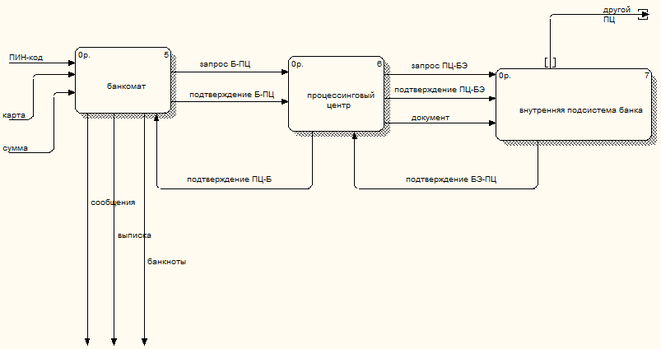

Главный процесс

Работа банкомата по обслуживаю клиента с банковской картой (дебетовая, с магнитной полосой). Авторизацию карты выполняет банк-эмитент (который выпустил карточку, где располагается счёт карты). Банкомат работает в режиме онлайн: запрос-ответ.

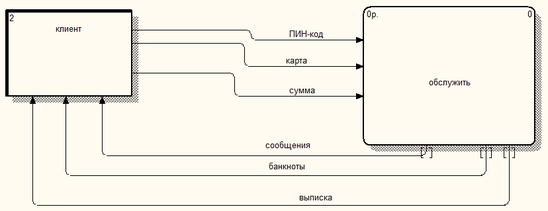

Процесс «обслуживание»

Операции:

1. клиент вводит пластиковую карту, пин-код и сумму;

2. банкомат формирует запрос в процессинговый центр. Банкомат является связующим звеном с банковской системой, его задача - разгрузить банковскую подсистему;

3. процессинговый центр формирует запрос в банк-эмитент. Если карта выпущена банком, который не обслуживается данный процессинговым центром, то этот запрос передаётся в другой процессинговый центр. В банке-эмитенте проверяются реквизиты запроса (номер карты, пин-код, остаток на счёте), и если всё нормально, то счёт карты блокируется;

4. в процессинговый центр выдаётся разрешение или отказ от банка-эмитента;

5. процессинговый центр транслирует разрешение (или отказ) в банкомат;

6. если всё нормально, то банкомат выдаёт банкноты, выписку и так далее;

7. после совершения операции в процессинговый центр поступает подтверждение;

8. полученное подтверждение транслируется в банковскую систему. Остаток на счёте уменьшается на выданную сумму, счёт карты разблокируется. Но это ещё не проводка - это только обновление остатка на счёте;

9. в вечернее время процессинговый центр обрабатывает запросы, поступившие за день, и формирует платёжные документы, которые передаются в банки (банки-эмитенты и банки-эквайеры, владельцы банкоматов) для совершения требуемых проводок.

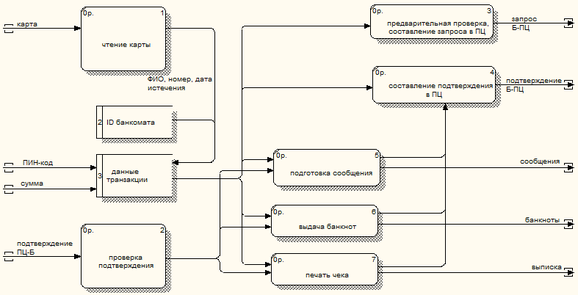

Процесс «банкомат»

Данные транзакции состоят из: ФИО, карты, действия, банкомата, пин-кода, суммы.

Эти данные используются:

• при формировании запроса;

• при выполнении операций;

• при составлении подтверждения в ПЦ.

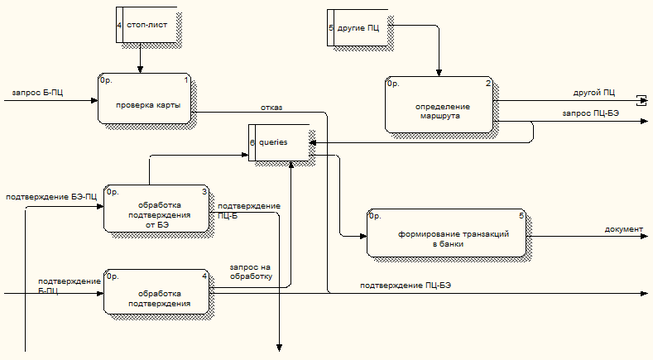

Процесс «процессинговый центр»

Операции:

1. карта проверяется, нет ли её в стоп-листе;

2. далее определяется маршрут передачи запроса: если карта выпущена эмитентом, который не обслуживается в данном ПЦ, то запрос передаётся в другой ПЦ, иначе запрос передаётся соответствующему БЭ и в БД 3 сохраняется информация об этом запросе;

3. после получения разрешения (или отказа) от банка-эмитента оно транслируется в банкомат, при этом меняется статус запроса;

4. после выполнения операций в банкомате ПЦ обрабатывает подтверждение, оно транслируется в БЭ, статус запрос меняется на "обработан". По этому подтверждению счёт карты разблокируется (но это ещё не проводка);

5. в вечернее время ПЦ обрабатывает выполненные запросы, и формируются документы с номерами карты и суммами выполненных за день операций;

6. банки выполняют требуемые проводки со счетами карт и выставляют счета в клиринговый центр (БЭ выставляют обязательства, а банки-эквайеры - требования).

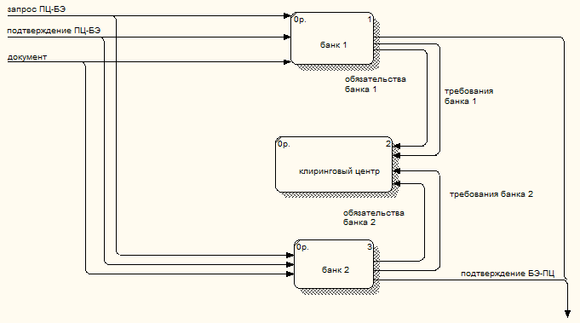

Процесс «внутренняя подсистема банка»:

По запросу ПЦ-БЭ банк-эмитент выполняет проверку реквизитов карточки, пароль, состояние карт-счёта, блокирует карт-счёт и выдаёт разрешение или отказ БЭ-ПЦ. После выполнения операции поступает подтверждение, БЭ уменьшает остаток на счёте (это ещё не проводка), после чего счёт разблокируется. В вечернее время ПЦ анализирует хранилище, формирует документы и рассылает их соответствующим банкам.

Банки выполняют требуемые проводки и выставляют в клиринговый центр объединённые обязательства и требования по всем операциям. Клиринговый центр выполняет расчёты и в соответствии с ними осуществляет оплату или предоставляет кредит.

Diagram Object Report:

Название Вход Выход

________________________ ____________________ _____________________

обслужить ПИН-код сообщения

карта банкноты

сумма выписка

банкомат ПИН-код запрос Б-ПЦ

карта подтверждение Б-ПЦ

сумма

подтверждение ПЦ-Б

проверка подтверждения подтверждение ПЦ-Б Untitled Output 11

чтение карты карта ФИО

истечения

печать чека Untitled Input 10 Untitled Output 12

Untitled Input 11 выписка

выдача банкнот Untitled Input 10 Untitled Output 12

Untitled Input 11 банкноты

подготовка сообщения Untitled Input 10 Untitled Output 12

Untitled Input 11 сообщения

предварительная Untitled Input 10 запрос Б-ПЦ

проверка составление

запроса в ПЦ

составление Untitled Input 10 подтверждение Б-ПЦ

подтверждения в ПЦ

Untitled Input 12

процессинговый центр запрос Б-ПЦ запрос ПЦ-БЭ

подтверждение Б-ПЦ подтверждение ПЦ-БЭ

подтверждение БЭ-ПЦ документ

подтверждение ПЦ-Б

проверка карты запрос Б-ПЦ отказ

Untitled Input 12

обработка подтверждения подтверждение Б-ПЦ запрос на обработку

подтверждение ПЦ-БЭ

обработка подтверждения подтверждение БЭ-ПЦ подтверждение ПЦ-Б

от БЭ

Untitled Output 10

определение маршрута Untitled Input 13 другой ПЦ

запрос ПЦ-БЭ

формирование транзакций Untitled Input 8 документ

в банки

внутренняя подсистема запрос ПЦ-БЭ подтверждение БЭ-ПЦ

банка

подтверждение ПЦ-БЭ другой ПЦ

документ

банк 1 запрос ПЦ-БЭ подтверждение БЭ-ПЦ

подтверждение ПЦ-БЭ требования банка 1

документ обязательства банка 1

клиринговый центр обязательства банка 1

требования банка 1

требования банка 2

обязательства банка 2

банк 2 запрос ПЦ-БЭ обязательства банка 2

подтверждение ПЦ-БЭ требования банка 2

документ подтверждение БЭ-ПЦ
