Методические указания к лабораторной работе по дисциплине «Информационная безопасность в системах обработки информации и управления»
Лабораторная работа №9.
Аппаратно-программный комплекс шифрования «Континент»
1. Цель работы.
Ознакомиться с принципами работы и характеристиками Аппаратно-программный комплекс шифрования «Континент».
2. Порядок выполнения работы.
2.1. Изучить теоретическую часть.
2.2. Последовательно выполнить все задания к лабораторной работе.
2.3. Проверить правильность выполнения заданий.
2.4. Оформить отчет по лабораторной работе.
3. Задания к лабораторной работе
3.1. Ознакомиться с принципами работы и характеристиками Аппаратно-программный комплекс шифрования «Континент» на сайте компании ООО «Код Безопасности» www.securitycode.ru
4. Содержание отчета
4.1. Название и цель работы.
4.2. Задание.
4.3. Краткое описание модулей безопасности и основных операций по управлению криптографическими ключами.
4.4. Протоколы проведенных операций по работе с ключами.
5. Теоретическая часть
Аппаратно-программный комплекс шифрования «Континент»
Сертифицированный ФСБ и ФСТЭК России аппаратно-программный комплекс шифрования «Континент» является средством построения виртуальных частных сетей (VPN) на основе глобальных сетей общего пользования, использующих протоколы семейства TCP/IP.
Комплекс обеспечивает криптографическую защиту информации (в соответствии с ГОСТ 28147-89), передаваемой по открытым каналам связи, между составными частями VPN, которыми могут являться локальные вычислительные сети, их сегменты и отдельные компьютеры.
Современная ключевая схема, реализуя шифрование каждого пакета на уникальном ключе, обеспечивает гарантированную защиту от возможности дешифрации перехваченных данных.
Для защиты от проникновения со стороны сетей общего пользования, комплекс «Континент» обеспечивает фильтрацию принимаемых и передаваемых пакетов по различным критериям (адресам отправителя и получателя, протоколам, номерам портов, дополнительным полям пакетов и т.д.). Осуществляет поддержку VoIP, видеоконференций, ADSL, Dial-Up и спутниковых каналов связи, технологии NAT/PAT для сокрытия структуры сети.
АПКШ «Континент» включает в себя следующие компоненты:
-
Криптошлюз (КШ)
-
Центр управления сетью криптографических шлюзов (ЦУС)
-
Программа управления сетью криптографических шлюзов (ПУ)
-
Агент управления сетью криптографических шлюзов
-
Абонентский пункт (АП)
-
Сервер доступа (СД)
Криптошлюз – это специализированное аппаратно-программное устройство, функционирующее на платформе Intel под управлением сокращенной версии ОС FreeBSD. Устройство осуществляет прием и передачу IP-пакетов по протоколам TCP/IP (статическая маршрутизация)/ шифрование пакетов (ГОСТ 28147-89, режим гаммирования с обратной связью, длина ключа 256 бит)/ защиту передаваемых данных от искажения (ГОСТ 28147-89, режим имитовставки)/ фильтрацию пакетов/ скрытие структуры сети/ регистрацию событий/ оповещение ЦУС о своей активности и о событиях, требующих вмешательства/ контроль целостности ПО КШ.
Центр управления сетью криптографических шлюзов – основной элемент управления осуществляет аутентификацию КШ и АРМ управления/ мониторинг и протоколирование состояния сети КШ/ хранение журналов и конфигурации КШ/ рассылку ключевой и конфигурационной информации/ централизованное управление криптографическими ключами/ взаимодействие с ПУ.
Программа управления – её основная функция – централизованное управление настройками и оперативный контроль состояния всех КШ, входящих в состав комплекса.
Агент управления сетью КШ осуществляет установление защищенного соединения и обмен данными с ЦУС и ПУ/ получение от ЦУС, хранение и передачу ПУ содержимого журналов/ получение от ЦУС и передачу ПУ информации о работе комплекса.

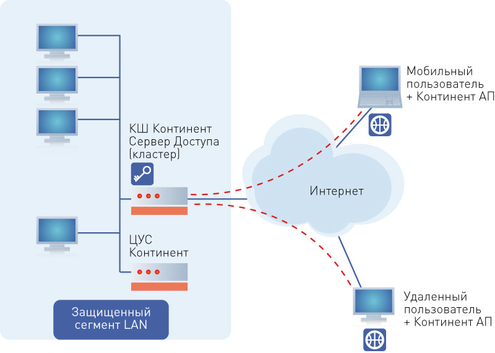

Абонентский пункт осуществляет установление VPN-туннеля между удаленным рабочим местом пользователя и внутренней защищаемой сетью организации. При подключении по сетям общего доступа и Интернет выполняет аутентификацию пользователя/ поддержку динамического распределения адресов/ удаленный доступ к ресурсам защищаемой сети по шифрованному каналу/ доступ по выделенным и коммутируемым каналам связи/ возможность доступа к ресурсам сетей общего пользования.
Сервер доступа осуществляет обеспечение связи между удаленным АП и защищаемой сетью, а также определение уровня доступа пользователя и его аутентификацию.
Характеристики платформ АПКШ «Континент»:
|
АПКШ «Континент» IPC-100
| Спецификация Форм-фактор: 1U для монтажа в 19'' стойку Габаритные размеры (Г x Ш x В): 365 мм x 430 мм x 43 мм Процессор: 1 x Intel Core 2 Duo E7400, 2.8 ГГц, шина 1066 МГц FSB, 3 Мб кэш L2 Оперативная память: 1 x модуль DIMM 1Гб SDRAM DDR3 1333 МГц Сетевые интерфейсы: 6x 1000BASE-T Gigabit Ethernet медь, с разъемами RJ45 2x 1000BASE-X Gigabit Ethernet оптический, с разъемом SFP под установку трансивера Жесткий диск: 1 x SATA DOM модуль 4Gb Блок питания: 1 х 270W Порт для подключения dial-up модема: 1x RS232 Видео порт (VGA): 1х (D-Sub) Порты USB: 2x Считыватель Touch Memory внутренний Персональные идентификаторы Touch Memory iButton DS1992L – 2шт. АПМДЗ ПАК «Соболь» USB-flash drive не менее 512 Мб Крепежный комплект для установки в монтажный шкаф 19'' Упаковка: индивидуальная картонная коробка Вес: 6,5 кг Скорость передачи данных
|
АПКШ «Континент» IPC-25 MS92D9
| Спецификация Форм-фактор: Mini-ITX Габаритные размеры (Г x Ш x В): 175 x 210 x 50 мм Процессор: 1 х Intel Atom N425 частотой 1800 МГц, FSB 667 МГц, кэш-память L2 512 Кбайт Оперативная память: 1 х модуль SODIMM DDR3 DRAM, 1 Гбайт, PC-1333 Сетевые интерфейсы: 4x 1000BASE-T Gigabit Ethernet медь, с разъемами RJ45 Жесткий диск: SATA DOM модуль 1Gb Блок питания: Внешний адаптер переменного тока 19В, 220B 80Вт Порт для подключения dial-up модема: 2x RS232 Видео порт (VGA): 1x (D-Sub) Порты USB: 2x Считыватель Touch Memory внутренний Персональные идентификаторы Touch Memory iButton DS1992L – 2шт. АПМДЗ ПАК «Соболь» USB-flash drive не менее 512 Мб Упаковка: индивидуальная картонная коробка с ручкой Вес: 1,25 кг, вес в упаковке с блоком питания 2,66 кг Скорость передачи данных
|
Соответствие государственным требованиям
| Сертификаты ФСТЭК России | МЭ3, НДВ3 |
| АС ФСТЭК России | 1В |
| СКЗИ АПКШ Континент (ФСБ) | КС2, МЭ4 |
| ИСПДн ФСТЭК | До K1 включительно |
| Гостайна | Для защиты государственной тайны с грифом не выше «Секретно» |
| СКЗИ Континент АП (ФСБ) | КС2 при использовании с ПАК Соболь КС1 без ПАК Соболь |
Сертификаты
Информация о сертификатах продуктов компании «Код Безопасности»: http://www.securitycode.ru/company/licenses/certificates
6. Рекомендуемая литература
1.Б. Шнаер Прикладная криптография. Протоколы, алгоритмы, исходные тексты на языке Си.-М.:ТРИУМФ,2003-816с.
2.Математические и компьютерные основы криптологии: Учеб. пособие/Ю.С.Харин и др.-Минск:Новое Знание,2003-382с.
3.Ю.В. Романец и др. Защита информации в компьютерных системах и сетях Изд. 2-е., М:Радио и связь, 2001-376с
