Цель работы:
Ознакомление с терморезисторным методом измерения мощности на высокой частоте.
-
Схема лабораторной установки:

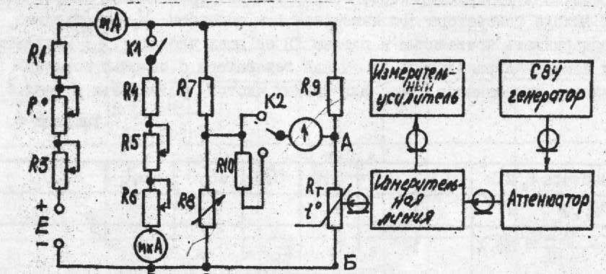

Рис. 1 Схема лабораторной установки.
-
Таблицы и расчеты:
Таблица 1
| Ток моста I мА | Сопротивление R8 Ом | Ток через термистор Iт, мА | Сопротивление термистора Rт, Ом | Мощность Р, мВт | S Ом/мВт |
| 6 | 917 | 3 | 917 | 8,25 | 185,2 |
| 7 | 726 | 3,5 | 726 | 8,89 | 98,1 |
| 8 | 617 | 4 | 617 | 9,87 | 75,4 |
| 9 | 525 | 4,5 | 525 | 10,63 | 28 |
| 10 | 459 | 5 | 459 | 11,48 | 25,6 |
| 11 | 418 | 5,5 | 418 | 12,64 | |
| 12 | 372 | 6 | 372 | 13,39 | |
| 14 | 292 | 7 | 292 | 14,31 | |
| 16 | 246 | 8 | 246 | 15,74 | |
| 18 | 212 | 9 | 212 | 17,17 | |
| 20 | 182 | 10 | 182 | 18,2 | |
| 22 | 159 | 11 | 159 | 19,24 |
Таблица 2
| R8=Rт, Ом | макс, дел | мин, дел | КСВ |
| 220 | 74 | 56 | 1,15 |
| 200 | 70 | 57 | 1,11 |
| 180 | 67 | 56 | 1,09 |
| 160 | 67 | 53 | 1,12 |
| 140 | 72 | 48 | 1,22 |
| 120 | 79 | 43 | 1,36 |
Таблица 3
| Режим работы генератора | I, мА | I, мкА | Ризм, мВт |
| Модулированные колебания | 20,8 | 90 | 0,67 |
| Немодулированные колебания | 20,9 | 120 | 0,9 |
Г
рафики:

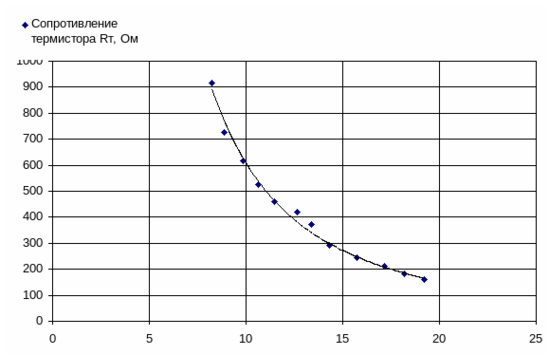

Рис. 2 Rт=f(P)

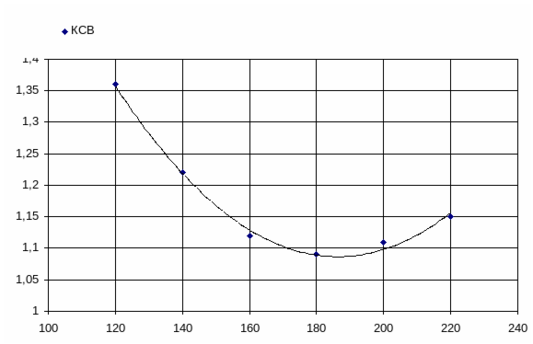

Рис. 3 КСВ(Rт)
Вывод:
В результате проделанной лабораторной работы можно сделать вывод о том, что при увеличении поглощаемой мощности сопротивление терморезистора уменьшается, а зависимость КСВ от сопротивления терморезистора имеет экстремум при значении Rт=180 Ом, следовательно это значение сопротивления оптимальное.
