Московский Государственный Институт Радиотехники Электроники и Автоматики
(технический университет)
Лабораторная работа по
Безопасности жизнедеятельности (БЖД)
Исследование Эффективности Защитного Заземления
Выполнил:______________
Группа:_________________
Проверил:______________
Подпись ___________
Москва 2010
Цель работы: Исследовать напряжения прикосновения и токи, проходящие
через тело человека, прикоснувшегося к заземлённым нетоковедущим
металлическим частям электроустановки, оказавшимся под напряжением в
зависимости от:
а) Сопротивления изоляции Rн;
б) Емкости фазных проводов С относительно земли;
в) Сопротивления тела человека Rh.
Ознакомиться с методикой расчета защитного заземления, исполнением, нормативными материалами.
Оценить эффективность защитного заземления сравнением токов и напряжений прикосновения при наличии и отсутствии заземления.
| Опыт №№ | Rh, Ом | С, мкФ | R, кОм | Без заземления | С заземлением | ||||||||||
| Ih, мА | Uпр,В | Ih, мА | Uпр,В | ||||||||||||
| Изм. | Расч. | Изм. | Изм. | Расч. | Изм. | ||||||||||
| 1 | 1 | 0.1 | 1 | 210 | 209 | 115 | 90 | 89 | 50 | ||||||
| 2 | 175 | 176 | 100 | 70 | 70 | 40 | |||||||||
| 5 | 220 | 221 | 120 | 40 | 38 | 70 | |||||||||
| 10 | 110 | 108 | 60 | 25 | 26 | 20 | |||||||||
| 400 | 100 | 99 | 55 | 20 | 19 | 15 | |||||||||
| 2 | 1 | 0.2 | ∞ | 10 | 9 | 10 | 2.5 | 2.3 | 5 | ||||||
| 0.6 | 20 | 22 | 10 | 4 | 3 | 6 | |||||||||
| 1 | ∞ | 25 | 24 | 10 | 5 | 5 | 8 | ||||||||
| 1.6 | 40 | 39 | 25 | 11 | 12 | 10 | |||||||||
| 3 | 1 | 0 | 1 | 25 | 26 | 20 | 10 | 11 | 10 | ||||||
| 2 | 45 | 46 | 30 | 15 | 16 | 10 | |||||||||
| 5 | 95 | 95 | 60 | 25 | 25 | 20 | |||||||||
| 10 | 15 | 16 | 20 | 3 | 3 | 5 | |||||||||
| 400 | 20 | 18 | 20 | 1 | 2 | 2 | |||||||||

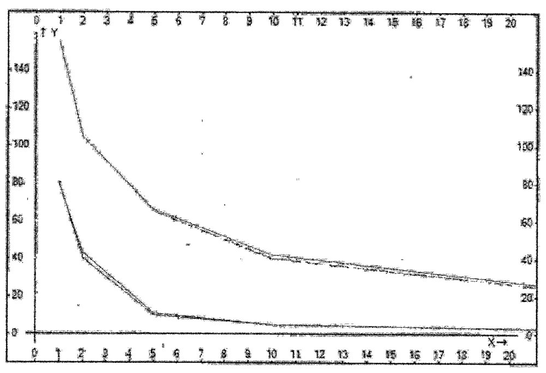

Ток, протекающий через человека, меняется обратно пропорционально сопротивлению изоляции.

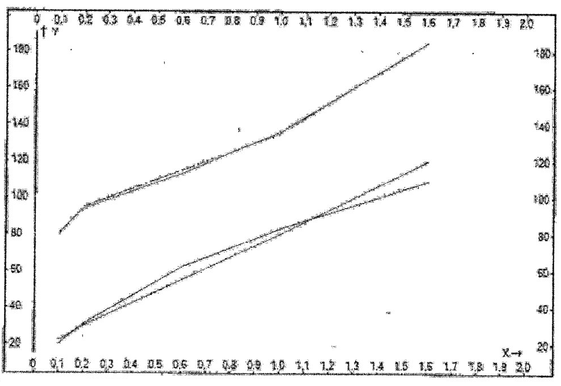

Ток, протекающий через человека, прямо пропорционален ёмкости фазных проводов относительно земли.

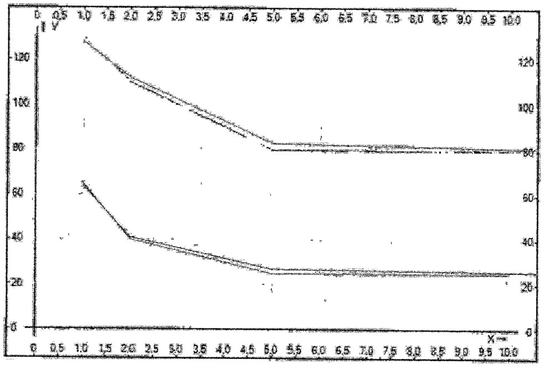

Ток, протекающий через человека, меняется обратно пропорционально сопротивлению тела человека.
Ответы на контрольные вопросы:
Защитное заземление – это преднамеренное соединение нетоковедущих частей оборудования с землёй.
Область применения:
1)Электроустановки напряжением до 1 кВ в трехфазных трехпроводных сетях переменного тока с изолированной нейтралью.
2) электроустановки в сетях напряжением выше 1 кВ переменного и
постоянного тока с любым режимом нейтрали.
Нормирование защитного заземления
В электроустановках напряжением до 1000В сопротивление заземления должно быть не выше 4 Ом, если же суммарная мощность работающих источников не превышает 100 кВА, сопротивление заземления должно быть не более 10 Ом.
Принцип действия защитного заземления.
Принципом действия защитного заземления является снижение до безопасных значений напряжений прикосновения и шага, обусловленных замыканием на корпус и другими причинами. Это достигается путем уменьшения потенциала заземленного оборудования (уменьшением сопротивления заземлителя), а также путем выравнивания потенциалов основания, на котором стоит человек, и заземленного оборудования (подъемом потенциала основания, на котором стоит человек, до значения, близкого к значению потенциала заземленного оборудования).
Напряжение прикосновения.
напряжение прикосновения - это напряжение между двумя проводящими частями или между проводящей частью и землей при одновременном прикосновении к ним человека или животного.
Причины снижения потенциала корпуса за счёт заземления Потенциал на корпусе снижается за счёт соединения его с землёй, имеющей нулевой потенциал и бесконечно большую по сравнению с электроустановкой ёмкость.
