При возникновении дифференциального тока (напр., тока утечки на землю или тока через человека при при­косновении к токоведущим частям) баланс токов, а сле­довательно и магнитных потоков, нарушается и во вто­ричной обмотке появляется ток, который вызывает срабатывание порогового элемента, воздействующего на исполнительный механизм (3). Последний отключает пи­тание и защищаемая цепь обесточивается.

Цепь тестирования, искусственно создающая диффе­ренциальный ток, предназначена для осуществления пе­риодического контроля исправности УЗО путем нажатия кнопки (Т).

По способу технической реализации УЗО подразделя­ются на две принципиально разные категории:

1) Электромеханические УЗО - функционально не за­висящие от напряжения питания. Источником энергии, необходимой для выполнения операции отключения, яв­ляется сам сигнал - ток утечки, на который оно реаги­рует;

2) Электронные УЗО - функционально зависящие от напряжения питания. Их механизм для выполнения опера­ции отключения нуждается в энергии, получаемый либо от контролируемой сети, либо от внешнего источника.

В европейских странах (Германии, Австрии, Франции) и в нашей стране электротехнические нормы допускают применение в качестве основных средств защиты УЗО только первой категории.

Наличие в электронных УЗО источника питания снижа­ет их надежность, поэтому применение этих устройств для защиты допускается лишь в качестве дополнительных (дублирующих) к основным.

Технические параметры УЭО

Согласно ГОСТ Р 50807-95 нормируются следующие пара­метры УЗО:

1. Номинальное напряжение (U_n) - действующее зна­чение напряжения, при котором обеспечивается работо­способность УЗО; U_n =220; 380 В.

2. Номинальный ток нагрузки I_n - значение тока, которое УЗО может пропускать в продолжительном режиме работы; I_n =6; 16 ; 25; 40; 63; 80 А.

3. Номинальный отключающий дифференциальный ток (I_∆n)-значение тока, которое вызывает отключение УЗО при заданных условиях; I_∆n =0,006; 0,01; 0,03; 0,1; 0,3; 0,5 А.

4. Номинальное время отключения (Т_n) - промежуток времени между моментом внезапного возникновения от­ключающего дифференциального тока и моментом отключе­ния до полного гашения дуги. Стандартные значения максимально допустимого времени отключения при задан­ных нормами значениях дифференциального тока не долж­ны превышать следующих значений:

Значения дифференциального тока I_∆n 2I_∆n 5I_∆n 500А

Допустимое время отключения (Т_n), с 0,3 0,15 0,04 0,04

Кроме приведенных норм, к УЗО предъявляется еще ряд требований, среди которых можно выделить следующие:

1. УЗО должно реагировать не только на переменный, но и на пульсирующий постоянный ток утечки. Это тре­бование связано с применением большого числа электро­приборов с выпрямителями и тиристорным управлением.

2. УЗО не должны реагировать на броски и импульсы рабочего и пускового токов амплитудой до 250 А.

3. УЗО должны обладать высокой термической стой­костью - выдерживать ток короткого замыкания (6000 А) в течении времени срабатывания плавкой вставки.

4. УЗО должны сохранять работоспособность в широ­ком интервале температур от

-25 до + 40°С.

Таким образом, в основе действия защитного отклю­чения лежит принцип ограничения (за счет быстрого от­ключения) продолжительности протекания тока через че­ловека при прикосновении его к электрической цепи. Из рассмотрения известной зависимости значений предельно допустимых токов от продолжительности их протекания через тело человека (рис.30) следует, что параметры срабатывания современного УЗО гарантированно обеспе­чивают необходимый уровень электробезопасности в за­щищаемой электроустановке.

Рис.30. График токовременной зависимости физиологического действия на человека переменного тока (50-60 Гц) и рабочей характеристики УЗО: А -область токов, вызывающих опасность фибрилляции сердца (вероятность < 50%) по МЭК 479; Б -зона срабатывания УЗО,

По конструкции УЗО выполняются двухполюсными (для однофазных электроустановок) и четырехполюсными (для трехфазных) . Они особенно успешно выполняют свои за­щитные функции в сетях с глухозаземленной нейтралью различных конфигураций:

с "классическим" занулением (TN-C) ;

пятипроводных-с отдельными нулевыми рабочим и защитным проводниками(TN-S);

с "быстрым" занулением - установка имеет отдельные нулевые рабочие и защитные проводники, но лишь внутри электроустановки (TN-C-S);

с занулением с повторным заземлением - системой выравнивания потенциалов (ТТ).

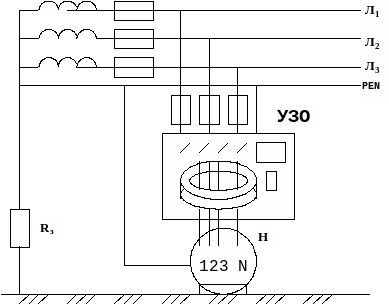

На рис.31 приведена, в качестве примера, типовая схема подключения УЗО в сети с заземленной нейтралью.

Рис.31. Схема электроустановки с "классическим"

занулением (TN-C)

Л₁,Л₂,Л₃ - линейные проводники; РЕN - рабочий и защитный нулевой проводник;

Н - нагрузка; R₃ - рабочее заземление.

При установке УЗО очень важно проконтролировать:

а) обязательное включение рабочего нулевого про­водника в цепь УЗО;

б) подключение корпуса электрооборудования к нуле­вому защитному проводнику только до УЗО.

Параметры УЗО различных модификаций: Модификация Значения параметров

БИБЛИОГРАФИЧЕСКИЙ СПИСОК

1.Правила устройства электроустановок.-М. : Энер-гоиздат, 1982.

2.ГОСТ 12.1.019-79 ССБТ. Электробезопасность, Об­щие требования и номенклатура видов защиты.

3.ГОСТ 12.1.030-81 ССБТ. Электробезопасность. За­щитное заземление и зануление.

4.ГОСТ 12.1.038-82 ССБТ. Электробезопасность. Предельно допустимые значения напряжений прикоснове­ния и токов.

5.Долин П.А. Основы техники безопасности в элек­троустановках .~М. : Знергоатомиздат, 1984 - 448 с .

6.Долин П.А. Справочник по технике безопасности г М. : Энергоатомиздат, 1985. 824с.

7.ГОСТ Р 50571.1-93 Электроустановки зданий. Основные положения.

8.ГОСТ Р 50571.2-94 Электроустановки зданий. ЧастьЗ. Основные характеристики.

9.ГОСТ Р 50571.3-94 Электроустановки зданий. Часть4 . Требования по обеспечению безопасности. Защи­та от поражения электрическим током.

10.ГОСТ Р 50571.5-94 Электроустановки зданий. Часть4. Требования по обеспечению безопасности. Защи­та от сверхтока.

11.ГОСТ Р 50669-94 Электроснабжение и электробез­опасность мобильных (инвентарных зданий) зданий из металла или с металлическим каркасом для уличной тор­говли и бытового обслуживания.

12.Методические указания по испытаниям устройств защитного отключения (УЗО) при сертификации электро­установок зданийтМ.:ОАО "Технопарк-центр", 1997.~33с.

13. Письмо Главгосэнергонадзора РФ от 28.06.95 ^М0б устройствах защитного отключения"

14.Письмо Главгосэнергонадзора РФ от 23.10.95. "О применении устройств защитного отключения (УЗО)"

15.ГОСТ Р 50807-95 Устройства защитные, управляе­мые дифференциальным (остаточным) током. Общие требо­вания и методы испытания.

16.ГОСТ 12Л .155-85 Устройства защитного отключе­ния . Классификация. Общие технические требования.
