Пусть параллельный пучок монохроматического света падает нормально на непрозрачный экран, в котором прорезана узкая щель ВС, имеющая постоянную ширину b и длину l>>b (см. рис.4,а). Оптическая разность хода между крайними лучами ВМ и CN, идущими от щели под углом  к оптической оси линзы OF₀ =CD=bsin.

Разобьем щель ВС на зоны Френеля, имеющие вид полос, параллельных ребру В щели. Ширина каждой зоны выбирается (согласно методу зон Френеля) так, чтобы разность хода от краев этих зон была равна /2. При интерференции света от каждой пары соседних зон амплитуда результирующих колебаний равна нулю, так как эти зоны вызывают колебания с одинаковыми амплитудами, но противоположными фазами.Всего на ширине щели уместится : /2= bsin/(/2) зон. Если число зон четное, т.е.

bsin/(/2)=2m или bsin=m , m=1,2,3…, (8)

то наблюдается дифракционный минимум (темная полоса).

Если число зон нечетное, т.е.

bsin/(/2)=(2m+1) или bsin=(2m+1) , m=1,2,3…, (9)

то наблюдается дифракционный максимум (светлая полоса).

В направлении  = 0 наблюдается самый интенсивный центральный максимум нулевого порядка.

Распределение интенсивности на экране, полученное вследствие дифракции (дифракционный спектр) приведено на рис.4б. Расчеты показывают, что интенсивности в центральном и последующем максимумах относятся как 1:0,045:0,016:0,008:…, т.е. основная часть световой энергии сосредоточена в центральном максимуме.

Углы, под которыми наблюдаются максимумы всех порядков, начиная с первого, зависят от длины волны света . Поэтому, если щель освещать немонохроматическим светом, то максимумы, соответствующие разным длинам волн, будут наблюдаться под разными углами и, следовательно, будут пространственно разделены на экране. Получим дифракционный спектр, в отличие от призматического спектра (см. дисперсию).

4.5. Дифракционная решетка

Дифракционная решетка – важнейший спектральный прибор, предназначенный для разложения света в спектр и измерения длин волн.

Она представляет собой плоскую стеклянную или металлическую поверхность, на которой нарезано очень много (до сотен тысяч) прямых равноотстоящих штрихов.

Рассмотрим простейшую идеализированную решетку, состоящую из N одинаковых равноотстоящих параллельных щелей, сделанных в непрозрачном экране. Ширину щели обозначим b, а ширину непрозрачных промежутков между щелями – а. Величина d=a+b называется периодом или постоянной дифракционной решетки. Лучшие решетки имеют d=0,8 мкм, т.е. 1200 штрихов на 1 мм.

На рис. 5а показано только несколько щелей. Дифракционная картина от решетки получается в результате дифракции на каждой щели и интерференции лучей, падающих от разных щелей. Главные максимумы соответствуют таким углам , для которых колебания от всех N щелей складываются в фазе, т.е. А_макс=NA_, где A_ – амплитуда колебания, посылаемого одной щелью под углом . Интенсивность максимума

I_макс=N² I_{ ­}, (10)

т.е. может превышать в сотни миллионов раз интенсивность максимума, создаваемого одной щелью (для хороших решеток N достигает нескольких десятков тысяч).

Условие главных максимумов имеет вид

dsin=m , m=0,1,2… (11)

Максимум нулевого порядка наблюдается при  = 0, первого порядка при sin=/d, второго порядка при sin=2/d (см. рис. 5б).

Главные минимумы соответствуют таким углам , в направлении которых ни одна из щелей не распространяет свет. Таким образом, условие главных минимумов выражает формула (8)

bsin=m , m=1,2,3… (12)

Первый главный минимум наблюдается при sin=/b (см. рис. 5б).

Кроме главных максимумов имеется большое число слабых побочных максимумов, разделенных дополнительными минимумами. На рис. 5б они изображены между главными максимумами. Положение главных максимумов (кроме центрального) зависит от длины волны  [см. (11) и рис. 5б]. Поэтому при пропускании через решетку белого света все максимумы ненулевого порядка, разложатся в спектр, фиолетовый конец которого обращен к центру дифракционной картины, а красный – наружу. Таким образом, дифракционная решетка представляет собой спектральный прибор.

4.6. Дифракция на пространственной решетке. Формула Вульфа-Брэгга

Дифракционную картину могут дать не только рассмотренные выше одномерные структуры, но также двумерные и трехмерные периодические структуры, например, кристаллические тела. Однако период кристаллических тел d мал, составляет единицы ангстрем (1 =10^-4 мкм), т.е. значительно меньше длин волн видимого света (0,4-0,8 мкм). Поэтому для видимого света кристаллы являются однородной средой, и дифракция не наблюдается.

В то же время для значительно более коротковолнового рентгеновского излучения(  10^-9 – 10^-11 м) кристаллы представляют собой естественные дифракционные решетки (см. рис.6).

Абсолютный показатель преломления всех сред для рентгеновского излучения близок к единице, поэтому оптическая разность хода между лучами 1’ и 2’, отражающимися от кристаллографических плоскостей CD+DE=2dsin, где d – расстояние между плоскостями, в которых лежат узлы (атомы) кристаллической решетки,  – угол скольжения лучей.

Условию интерференционных максимумов удовлетворяет [см. (3.15)] формула Вульфа-Брэгга 2dsin =m , m=1,2,3… (13)

где m – порядок дифракционного максимума.

4.7. Разрешающая способность оптических приборов

Вследствие дифракции света в оптическом приборе изображение светящейся точки имеет вид не точки, а светлого пятна, окруженного системой концентрических интерференционных колец. Это явление ограничивает разрешающую способность оптического прибора, т.е. его способность давать раздельное изображение двух близких друг к другу точек объекта.

Согласно критерию Рэлея, изображения двух одинаковых точечных источников света еще можно видеть раздельно, если центральный максимум дифракционной картины от одного источника совпадает с первым минимумом дифракционной картины от другого.

В этом случае угловое расстояние  1,22/D, где D – диаметр объектива.

4.8. Понятие о голографии

При обычной фотографии фотопластинка регистрирует только интенсивность световой волны. Информация о фазе волны при этом теряется. Таким образом, содержащаяся в фотографии информация об объекте весьма ограничена, например, не можем увидеть то, что было закрыто во время съемки объектом, находящемся на переднем плане, – не можем заглянуть за этот объект.

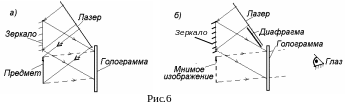

Голография (от греческого “полная запись“) позволяет записать на фотопластинку (голограмму) полную информацию (амплитуду и фазу) об объекте и затем восстановить изображение. Для этого необходимо иметь излучение с высокой степенью когерентности, полученное с помощью лазера. На рис.7 приведена схема получения голограммы (а) и восстановления изображения (б).

Для получения цветного голографического изображения объекта пользуются монохроматическим светом трех основных цветов (например, красным, зеленым и синим), испускаемым одновременно тремя лазерами.

Если голограмму расколоть на несколько кусков, то каждый из них при просвечивании восстанавливает полное изображение, но с меньшей четкостью.

Лекция 6. Распространение света в веществе

6.1. Взаимодействие света с веществом

Распространяясь в веществе электромагнитное поле световой волны вызывает вынужденные колебания связанных зарядов (электронов, ионов). Колеблющиеся с частотой вынуждающей силы заряды являются источником вторичных волн. Если среда однородна и изотропна, то в результате наложения первичной и вторичной волн образуется проходящая волна, фазовая скорость которой зависит от частоты. Если в среде имеются неоднородности, то дополнительно происходит рассеяние света. На границе раздела двух сред в результате интерференции первичной и вторичной волн образуется отраженная и преломленная волна.

Прохождение света через вещество также сопровождается поглощением света, т.е. потерей энергии волны.

6.2. Поглощение света. Закон Бугера

Поглощение света в веществе связано с преобразованием энергии электромагнитного поля волны в тепловую энергию вещества (или в энергию вторичного фотолюминесцентного излучения). Закон поглощения света (закон Бугера) имеет вид:

I=I₀ exp(-x), (1)

где I₀, I – интенсивности света на входе (х=0) и выходе из слоя среды толщины х,  – коэффициент поглощения, он зависит от .

Для диэлектриков =10^-110^-5 м^-1, для металлов =10⁵10⁷ м^-1, поэтому металлы непрозрачны для света.

Зависимостью () объясняется окрашенность поглощающих тел. Например, стекло, слабо поглощающее красный свет, при освещении белым светом будет казаться красным.

6.3.Рассеяние света. Закон Релея

Дифракция света может происходить в оптически неоднородной среде, например в мутной среде (дым, туман, запыленный воздух и т.п.). Дифрагируя на неоднородностях среды, световые волны создают дифракционную картину, характеризующуюся довольно равномерным распределением интенсивности по всем направлениям.

Такую дифракцию на мелких неоднородностях называют рассеянием света.

Это явление наблюдается, если узкий пучок солнечных лучей проходит через запыленный воздух, рассеивается на пылинках и становится видимым.

Если размеры неоднородностей малы по сравнению с длиной волны (не более чем 0,1), то интенсивность рассеянного света оказывается обратно пропорциональной четвертой степени длины волны, т.е.

I_расс ~ 1/⁴. (2)

Эта зависимость носит название закона Релея.

Рассеяние света наблюдается также и в чистых средах, не содержащих посторонних частиц. Например, оно может происходить на флуктуациях (случайных отклонениях) плотности, анизотропии или концентрации. Такое рассеяние называют молекулярным. Оно объясняет, например, голубой цвет неба. Действительно, согласно (2) голубые и синие лучи рассеиваются сильнее, чем красные и желтые, т.к. имеют меньшую длину волны, обуславливая тем самым голубой цвет неба.

6.4. Дисперсия света

Дисперсией света называется зависимость фазовой скорости света в среде от его частоты v.

Так как v=с/n, то дисперсией света можно назвать также зависимость показателя преломления n среды от частоты v световой волны.

Наиболее отчетливо дисперсия света проявляется при прохождении белого света через призму. За призмой лучи белого света окажутся разложенными на составляющие цвета – в спектр. Полученный спектр называют призматическим, в отличии от дифракционного спектра, даваемого дифракционной решеткой.

Согласно электронной теории дисперсии свет «раскачивает» электроны в атомах, причем сильнее всего "раскачивает" в том случае, когда частота световой волны близка к собственной частоте колебаний электрона в среде v₀, т.е. в случае резонанса.

Степень взаимодействия света с веществом, а, следовательно, и скорость распространения света зависит от близости к резонансу, т.е. от v-v₀, а также от параметра  – характеризующего затухание свободных колебаний электрона.

Согласно электронной теории дисперсии справедлива следующая приближенная формула для показателя преломления

, (3)

где A=2Ne²/m, где N – концентрация атомов; e, m – заряд и масса электрона.

На рис. 2 приведен график зависимости n от v

при  = 0 (штриховая линия) и с учетом  (сплошная линия). Области А и С, для которых с увеличением частоты v показатель преломления возрастает, называются областями нормальной дисперсии, т.е для них

или (4)
