Рахмуков Владимир ВСС 1-97 МИРЭА 1999г.

МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ ИНСТИТУТ РАДИОТЕХНИКИ, ЭЛЕКТРОНИКИ И АВТОМАТИКИ

(ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ)

Контрольная работа № 2.

по предмету

« Электротехника »

студента группы ВСС 1-97

Рахмукова Владимира

Москва, 1999 г.

В
ариант 63

L₂ = 3.47 мГн

С₂ = 12 мкФ

С₃ = 4,02 мкФ

R₁ = 17 Ом

f = 1100 Гц

e₁' = 113cos(t-90) В

e₁'' = 0 В

e₃' = 56.6sin(t-35) В

e₃'' = 0 В

• 1. На основании законов составить в общем виде систему уравнений для расчёта токов в ветвях цепи, записав её в двух формах:

а) дифференциальной, б) символической.

• 2. Определить комплексы действующих значений токов во всех ветвях, воспользовавшись одним из методов расчёта линейных электрических цепей.

• 3. По результатам полученым в п. 2, определить показание ваттметра

• 4. Построить топографическую диаграмму, совмещённую с векторной диаграммой токов, потенциал точки "а", указанной на схеме, принять равным нулю.

• 5. Построить круговую диаграмму для тока в одном из сопротивлений цепи при изменении модуля этого сопротивления в пределах от 0 до  . Сопротивление, подлежащее изменению отмечено на схеме стрелкой.

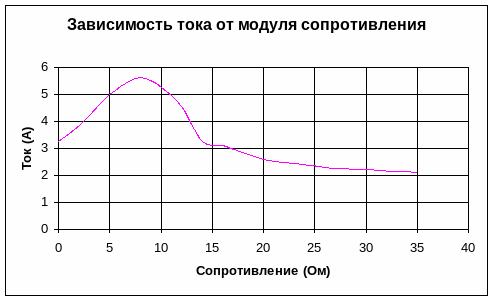

• 6.Пользуясь круговой диаграммой, построить график изменения тока в изменяющемся сопротивлении в зависимости от модуля этого сопротивления.

Сопротивление (Ом)	0	2	4	6	8	10	12	14
Т ок (А)	3,26	3,86	4,62	5,3	5,62	5,25	4,54	3,25

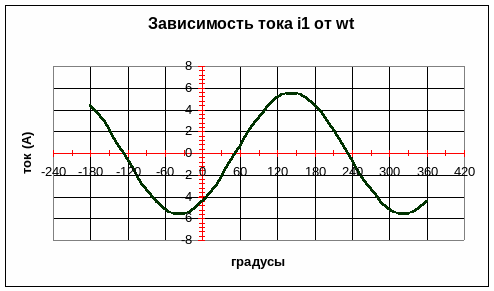

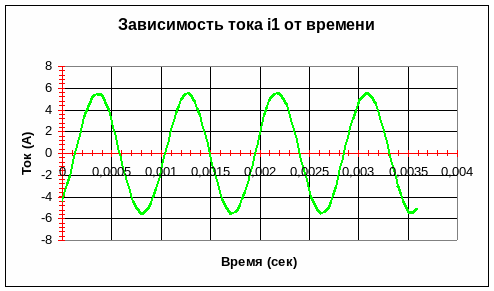

• 7. Используя данные расчётов, полученных в п.п. 2, 5, записать выражение для мгновенного значения тока или напряжения. Построить график зависимости указанной величины от t.

• 8. Полагая, что между двумя любыми индуктивными катушками, расположенными в различных ветвях схемы, имеется магнитная связь при взаимной индуктивности, равной М, составить в общем виде систему уравнений по законам Кирхгофа для расчёта токов во всех ветвях схемы, записав её в двух формах: а) дифференциальной, б) символической.
