Московский институт радиотехники, электроники и автоматики

(технический университет)

Курсовая работа по ТОЭ

Задание 2, задача 2.1

Определение параметров четырёхполюсников

Вариант 27

Выполнил: Сидоров В.А.,

студент группы КА-2-04

факультета кибернетики

Проверил: Любарская Т.А.

Оценка работы_________________

Подпись преподавателя__________

Москва-2006

Задание

Схему 1.2 представить как Т-схему пассивного четырёхполюсника. С этой целью все источники ЭДС в схеме закоротить , а левую(первую) и правую(третью) ветви разомкнуть. Разомкнутые зажимы левой ветви обозначить 1-1' и считать их входными, а разомкнутые зажимы правой ветви обозначить 2-2' и считать их выходными. Сопротивление левой ветви обозначить Z₁, средней Z₃ , правой Z₂. Для полученной схемы составить уравнения четырёхполюсника в одной из матричных форм записи(A, Y, Z, H, G). Записать формулы для элементов матрицы сначала в общем виде, а затем в числовом. Определить параметры П-схемы замещения .

Дано:

R₁=60 Ом

L₂=32 мГн

L₃=58 мГн

C₃=17.8 мкФ

f=300 Гц

Z₁=Z_R=60 Ом

Z₂= jX_L3−jX_С3= jωL₂ − j/(ωC₃) = j2πfL₃ −j/(2πfC₃)=j(109,27−29,82)=j79,5 Ом

Z₃= jX_L2= jωL₂=j2πfL₂=j60,3 Ом

Уравнение четырёхполюсника в А-форме:

U ₁=AU₂+BI₂ (1)

I₁=CU₂+DI₂ (2)

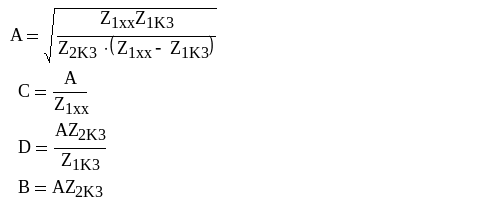

Определение коэффициентов А, B, C, D, используя входные сопротивления при режимах ХХ (Холостого Хода) и КЗ (Короткого Замыкания)

1) Прямое ХХ (рис.4)

2) Прямое КЗ (рис.5)

3)Обратное КЗ (рис. 6)

Проверка:

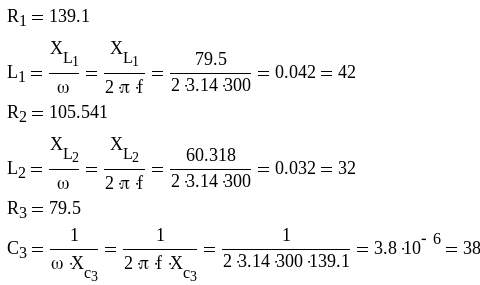

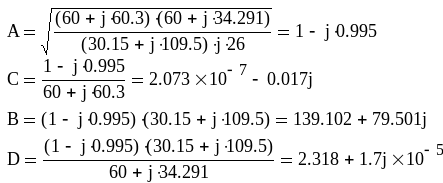

Зная коэффициенты A, B, C, D, определим параметры П-схемы замещения:
