МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ ИНСТИТУТ РАДИОТЕХНИКИ, ЭЛЕКТРОНИКИ И АВТОМАТИКИ
(ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ)
Электротехника
Контрольная работа № 1.2
Студента группы ВСС-4-97
Орличеня В. В.
Москва, 1999 г.
Вариант 25
Таблица 1
L1 | L2 | L3 | C1 | C2 | C3 | R1 | R2 | R3 | f2 | e’1 | e”1 | e’3 | e”3 |
мГн | мкФ | Ом | Гц | В | |||||||||
– | – | 2,63 | 1,25 | – | 8,84 | – | 65 | – | 2000 | 141cos(t-150) | 0 | 282sin(t+250) | 0 |
1. На основании законов Кирхгофа составить в общем виде систему уравнений для расчета токов во всех ветвях цепи, записав ее в двух формах а) дифференциальной; б) символической.
2. Определить комплексы действующих значений токов во всех ветвях, воспользовавшись одним из методов расчета линейных электрических цепей.
Таблица 2
L3 | C1 | C3 | R2 | =2f | e’1 | e’3 |
Гн | Ф | Ом | с-1 | В | ||
2,6310-3 | 1,2510-6 | 8,8410-6 | 65 | 12560 | 141sin(t+750) | 282sin(t+250) |

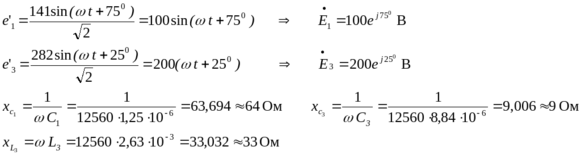

Найдем действующие значения источников ЭДС, емкостных и индуктивного сопротивлений.
Найдем действующие значения токов в ветвях методом 2-х узлов.
Таблица 3
Проводимость Мо | Вещественная часть | Мнимая часть j | Модуль | Аргумент (градусы) |
0,000000 | 0,015700 | 0,015700 | 90,0000 | |
0,015385 | 0,000000 | 0,015385 | 0,0000 | |
0,000000 | -0,041621 | 0,041621 | -90,0000 | |
Yобщ. | 0,015385 | -0,025921 | 0,030143 | -59,3102 |
236,820318 | -63,573090 | 245,204814 | -15,0265 |
Находим токи в ветвях цепи
Таблица 4
Ток А | Вещественная часть | Мнимая часть j | Модуль | Аргумент (градусы) |
2,510083 | 3,312944 | 4,156454 | 52,8503 | |
3,643390 | -0,978048 | 3,772382 | -15,0265 | |
6,153472 | 2,334896 | 6,581562 | 20,7789 |
Проверка найденных токов осуществляется по первому закону Кирхгофа.
Поверка подтверждает, что искомые токи найдены правильно.
3. По результатам, полученным в пункте 2, определить показание ваттметра.
4. Построить топографическую диаграмму, совмещенную с векторной диаграммой токов, потенциал точки а, указанной на схеме, принять равным нулю.
Таблица 5
Потенциал В | Вещественная часть | Мнимая часть j | Модуль | Аргумент (градусы) |
0 | 0 | 0 | 0 | |
211,015527 | -159,877881 | 264,742308 | -37,1497 | |
236,820318 | -63,573090 | 245,204814 | -15,0265 | |
236,820318 | -63,573090 | 245,204814 | -15,0265 | |
257,849660 | -118,994599 | 283,982679 | -24,7728 | |
77,128160 | -203,266418 | 217,407428 | -69,2211 | |
0 | 0 | 0 | 0 |

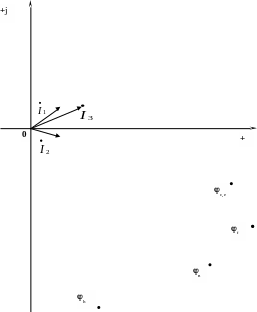

Потенциальная диаграмма
5
. Построить круговую диаграмму для тока в сопротивлении С1 цепи при изменении модуля этого сопротивления в пределах от 0 до .
Ток в нагрузке , где =н – вх.
Параметр | Вещественная часть | Мнимая часть j | Модуль | Аргумент (градусы) |
7,813396 | 21,138155 | 22,535988 | 69,7139 | |
2,867740 | 0,236473 | 2,877473 | 4,7139 | |
160,598279 | -80,934021 | 179,839159 | -26,7460 | |
-0,897823 | -7,929421 | 7,980088 | -96,4599 |

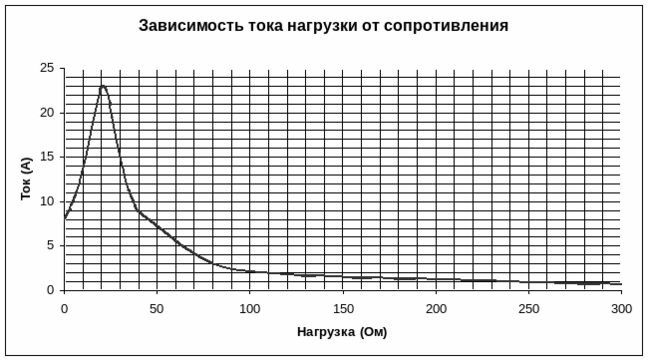

Круговая диаграмма
6. Пользуясь круговой диаграммой, построить график изменения тока в изменяющемся сопротивлении в зависимости от модуля сопротивления.
7. Используя данные расчетов, полученных в п. 5 записать выражение для iкз. Построить график зависимости указанной величины от t.
Комплексное значение тока короткого замыкания
0,897823-j7,929421=7,980088e-j96 мгновенное значение тока короткого замыкания будет записываться следующим образом:
iкз=7.98 (sint - 960)=11,29(sint - 960)

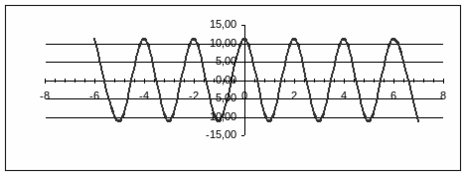

i
t
8. Полагая, что между двумя любыми индуктивными катушками, расположенными в различных ветвях заданной схемы, имеется магнитная связь при взаимной индуктивности, равной М, составить в общем виде систему уравнений по законам Кирхгофа для расчета токов во всех ветвях схемы, записав ее в двух формах: а) дифференциальной; б) символической.
