МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ ИНСТИТУТ РАДИОТЕХНИКИ, ЭЛЕКТРОНИКИ И АВТОМАТИКИ
(ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ)
Электротехника
Контрольная работа № 1.1
Студента группы ВСС-4-97
Орличеня В. В.
Москва, 1999 г.

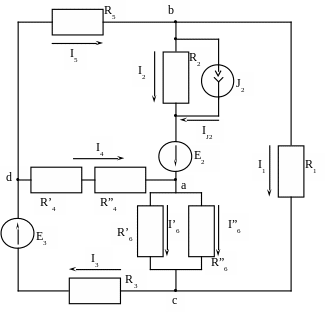

Вариант 25
m
| R1 | R2 | R3 | R'4 | R''4 | R5 | R'6 | R''6 | E2 | E3 | J2 |
| Ом | В | А | ||||||||
| 5 | 9 | 2,5 | 3 | 2 | 4 | 9 | 4,5 | 8,2 | 17,5 | 0,2 |

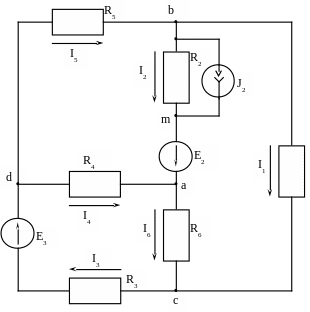

1. Упростить схему, заменив последовательно и параллельно соединённые резисторы четвёртой и шестой ветвей эквивалентными. Дальнейший расчёт вести для упрощённой схемы.
R1
-
Составить на основании законов Кирхгофа систему уравнений для расчета токов во всех ветвях схемы.

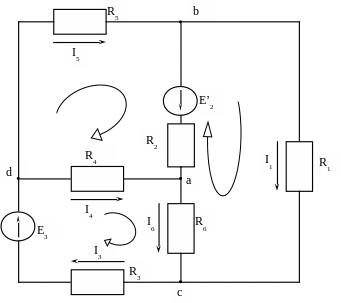

Упростим схему, заменив источник тока J2 дополнительной ЭДС.
Составляем уравнения Кирхгофа для упрощенной схемы.
1 закон Кирхгофа 2 закон Кирхгофа
где
. где
3. Определить токи во всех ветвях схемы методом контурных токов.
Запишем формализованную систему уравнений для метода контурных токов.
Рассчитаем коэффициенты данной системы.
Подставим полученные коэффициенты в исходную систему.
Выразим искомые токи ветвей через контурные токи.
4. Определить токи во всех ветвях схемы методом узловых потенциалов.
По условию задания примем потенциал узла с равным 0 => jс=0.
Запишем формализованную систему уравнений для метода контурных токов.
Рассчитаем коэффициенты данной системы.
Подставим полученные коэффициенты в исходную систему
5. Результаты расчёта токов, проведённого двумя методами, свести в таблицу и сравнить между собой.
| I1 | I2 | I3 | I4 | I5 | I6 | |
| A | ||||||
| метод контурных токов | 0,7888 | 0,9116 | 2,7018 | 1,0014 | 1,7004 | 1,913 |
| метод узловых потенциалов | 0,7888 | 0,9116 | 2,7018 | 1,0014 | 1,7004 | 1,9131 |
| относительная погрешность ( %) | 0 | 0 | 0 | 0 | 0 | 5,227*10-3 |

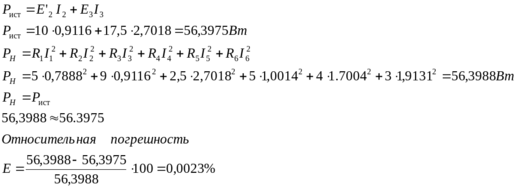

6. Составить баланс мощностей в исходной схеме (схеме с источником тока), вычислив суммарную мощность источников и суммарную мощность нагрузок (сопротивлений).
7. Определить ток I1 в заданной по условию схеме с источником тока, используя метод эквивалентного генератора.
О

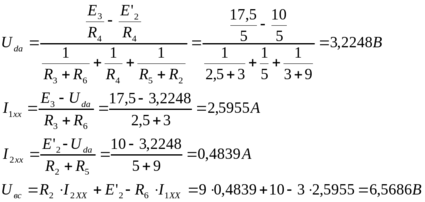

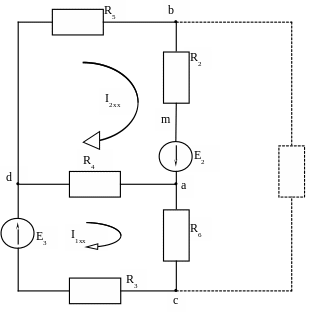

пределим напряжение холостого хода на зажимах разомкнутой ветви.
Определим входное сопротивление двухполюсника, заменив исходную схему эквивалентной, преобразовав схему соединения треугольником в схему соединения звездой.
Эквивалентная схема
Подсчитаем ток через сопротивление R1
Вывод: ток, протекающий через резистор R1, найденный методом контурных токов (методом узловых потенциалов), приблизительно равен току через резистор R1, найденный методом эквивалентного генератора.
Относительная погрешность составляет ![]()
Начертить потенциальную диаграмму для любого замкнутого контура, включающего в себя обе ЭДС.
Контур ‘cambdnc’.
