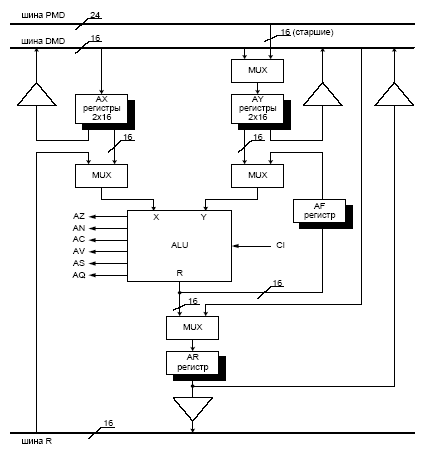

Блок схема АЛУ ADSP-21xx
Функции АЛУ
1 | R = Х + Y | Сложить операнды Х и Y |
2 | R = Х + Y + СI | Сложить операнды Х и Y и бит переноса |
3 | R = Х – Y | Вычесть операнд Y из Х |
4 | R= Х – Y + СI– 1 | Вычесть операнд Y из Х с "заемом" |
5 | R = Y – X | Вычесть Х из операнда Y |
6 | R = Y – Х + СI – 1 | Вычесть Х из операнда Y с "заемом" |
7 | R = – X | Инвертирование операнда Х (в дополнительном коде) |
8 | R = – Y | Инвертирование операнда Y (в дополнительном коде) |
9 | R = Y + 1 | Инкрементирование операнда Y |
10 | R = Y – 1 | Декрементирование операнда Y |
11 | R = РАSS Х | Пропустить операнд Х для сохранения результата неизменным |
12 | R = РАSS Y | Пропустить операнд Y для сохранения результата неизменным |
13 | R = 0 (PASS 0) | Обнуление результата |
14 | R = АВS Х | Найти абсолютное значение операнда Х |
15 | R =Х АND Y | Логическое И над операндами Х и У |
16 | R = Х ОR Y | Логическое ИЛИ над операндами Х и Y |
17 | R = Х ХОR Y | Операция Исключающее ИЛИ над операндами Х и Y |
18 | R = NОТ Х | Операция логического НЕ над операндом Х |
19 | R = NОТ Y | Операция логического НЕ над операндом Y |
Источники ввода данных в порт X | Источники ввода данных в порт Y | Направление вывода данных через порт R |
АХ0, АХ1, АR МR0, МR1, МR2 SR0, SR1 | АY0, АY1 AF | AR AF |

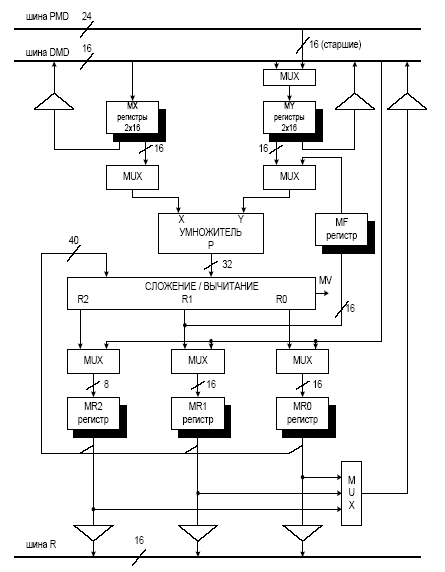

Блок схема умножителя накопителя ADSP-21xx
Функции умножителя-накопителя:
R = X*Y | Умножение операндов X и Y | |
R = MR + X*Y | Умножение операндов Х и Y и сложение результата с содержимым регистра MR | |
R = MR – X*Y | Умножение операндов Х и Y и вычитание полученного результата из содержимого регистра MR | |
MR = 0 | Обнуление содержимого регистра MR |
Источники ввода данных в порт X | Источники ввода данных в порт Y | Направление вывода данных через порт P |
MX0, MX1, AR, MR0, MR1, MR2, SR0, SR1 | MY0, MY1 MF | MR (MR2, MR1, MR0), MF |

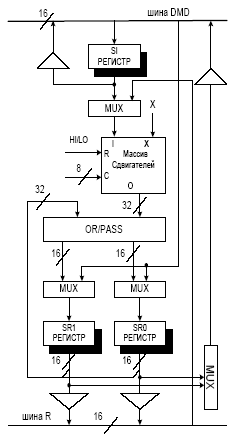

Блок-схема устройства сдвига
Операции устройства сдвига
ASHIFT | Арифметический сдвиг | |
LSHIFT | Логический сдвиг | |
NORM | Нормализация (преобразование числа с фиксированной точкой в число с плавающей точкой) | |
EXP | Определение порядка ((число лишних знаковых разрядов) | |
EXPADJ | Нахождение блочного порядка (число лишних знаковых разрядов у самого большого числа группы чисел) |
Источники ввода данных Направление вывода результатов
SI SR (SR0, SR1)
AR
MR0, MR1, MR2
SR0, SR1

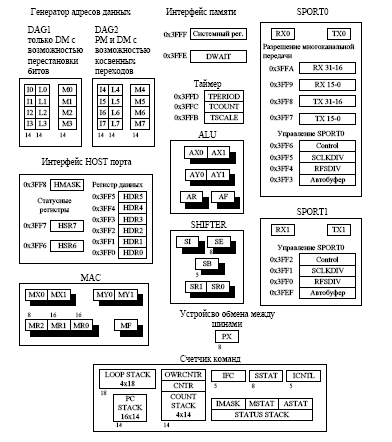

Регистры процессоров семейства ADSP-21xx

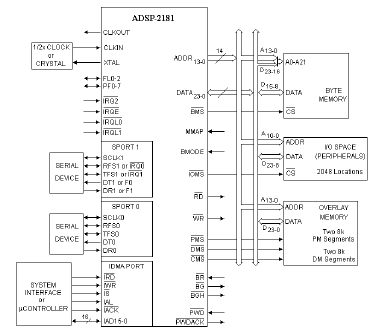

Внешние интерфейсы процессора ADSP-2181
