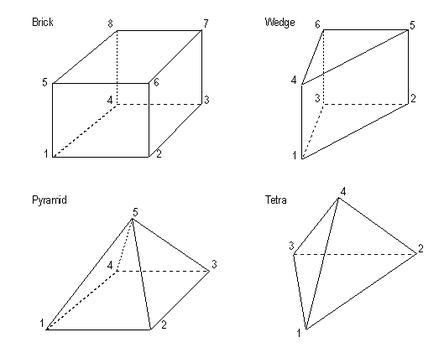

Так если вы введете координаты шести вершин, а затем,в ответ на предложение описать седьмую вершину, нажмете кнопку Cancel, FEMAP создаст клин, а если вы ограничитесь четырьмя вершинами – тетраэдр. В качестве тренировки создайте объемы всех четырех типов. Координаты вершин выберите по своему усмотрению.

Другие методы создания объемов:

Surface – объем заключенный между шестью поверхностями – верхней, нижней и четырьмя боковыми;

Between – объем заключенный между двумя поверхностями (верхней и нижней), либо между точкой и поверхностью;

Extrude – объем образуемый при «протаскивании» поверхности вдоль заданного вектора;

Revolve ‑ объем, описываемый при вращении поверхности вокруг заданной оси;

Cylinder и Sphere – простейшие канонические объемы – цилиндр и сфера.

2.7. Автоматическая генерация объектов

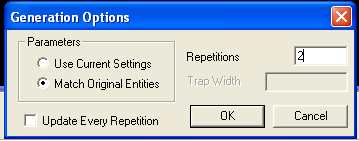

П оследняя группа команд пункта меню Geometry предназначена для автоматической генерации геометрических объектов. Для того чтобы разобраться, как работают эти команды, создайте прямую с координатами концов (1,0,0) и (1,1,0). Выполните команду Geometry – Copy - Curve. В окне выбора объекта укажите эту линию. После этого появится окно Generation Options (опции генерации). Создадим две копии нашей прямой, для чего в окне Repetitions (повторения) указываем 2.

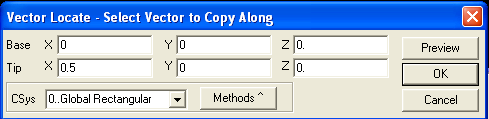

Затем задаем вектор для копирования и нажимаем ОК.

Р

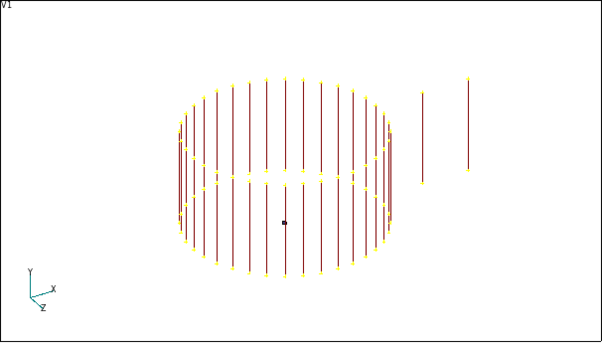

езультат вы видите на экране – сначала создается копия исходной линии путем переноса ее на заданный вектор, следующая копия создается еще одним переносом на тот же самый вектор и т.д. Копирование точек, поверхностей и объемов выполняется аналогично.

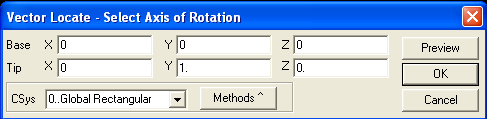

Другая команда генерации – Geometry – Rotate работает аналогично, только новая копия создается путем вращения копируемого объекта вокруг заданной оси на заданный угол. Запустите эту команду, выберите для вращения ту же прямую, которую мы только что использовали для копирования, укажите 35 повторений и на предложение определить ось вращения, задайте вектор, направленный по оси Y.

В
окне Change per Repetition установите угол поворота (Rotation Angle) в 10 градусов. Теперь ОК.

Для того, чтобы результат был лучше виден, в окне View-Rotate выберите проекцию Trimetric.

Кстати, в последнем окне есть еще дополнительная возможность. Если в окне Translation Distance (расстояние перемещения) задать какое-либо ненулевое значение, то каждая очередная копия объекта будет получаться не только в результате поворота, но еще и смещения вдоль оси вращения на заданное расстояние.

О
стальные возможности:

Radial Copy – копирование объектов по направлению радиуса, выходящего из заданного центра;

Scale – аналогично Radial Copy, но использует другой способ задания расстояния от оригинала до копии;

Reflect ‑ создание новых объектов путем отражения оригиналов относительно заданной плоскости.

2.8. Самостоятельная работа

Теперь, когда изучение геометрического инструментария FEMAP закончено, необходимо перейти к самостоятельной работе. Варианты заданий совпадают с вариантами курсовой работы 8-го семестра и представляют собой пусть сильно упрощенные, но уже похожие на реальные конструкции объекты. Работать с этими заданиями предстоит до конца выполнения цикла лабораторных работ.

На первом этапе надо будет создать геометрический образ конструкции. Следующие занятия будут посвящены созданию конечноэлементной сетки. После них предстоит наполнить ваш геометрический образ физическим содержанием – конечными элементами. Далее надо будет приложить к вашей конструкции нагрузки и задать граничные условия. Наконец, после изучения средств постпроцессорной обработки результатов расчета, необходимо будет построить эпюры перемещений, внутренних усилий, напряжений. В конце семестра результаты работы должны быть оформлены в виде пояснительной записки с описанием конструкции, обоснованием выбранной расчетной модели, анализом полученных результатов.

Так что, приступая к выполнению работы, помните, что вам с этой задачей предстоит заниматься довольно долго. Старайтесь максимально использовать изученные вами средства. Будьте аккуратны. Небрежность и спешка, допущенные в начале работы, обязательно скажутся на более поздних этапах работы.

Резюме

В результате выполненной работы необходимо:

1. Понимать, какие системы координат можно использовать в FEMAP?

2. Понимать, для чего и почему существуют локальные системы координат, чем они отличаются от глобальных, и как их можно создавать.

3. Понимать, что такое рабочая плоскость и знать, как можно управлять ее положением.

4. Уметь построить точку, прямую, окружность, дугу?

5. Уметь определять свойства изотропного материала

6. Знать каждый элемент окна Element/Property Type.

7. Уметь описывать сортамент типа Rod и Plate.

8. Используя изученные методы, уметь построить поверхности и объемы,

9. Знать способы управления видом модели с помощью команды View Rotate

10. Уметь определять вектор (стандартное окно определения вектора встречалось, например, при создании поверхности способом Extrude)

11. Продолжить освоение HELP-а и изучить самостоятельно один из способов создания объема (Volume) из тех, которые в работе приведены в кратком перечне (курсивом)
