lam Ply1 X Normal Stress - напряжение по Х

lam Ply1 У Normal Stress - напряжение по Y

lam Ply1 ХУ Normal Stress – касательное напряжение

lam Ply1 MajorPrn Stress – 1ое главное напряжение

lam Ply1 MinorPrn Stress - 2ое главное напряжение

lam Ply1 VonMises Stress - эквивалентное напряжение

1. Для просмотра значений напряжений для каждого конечного элемента необходимо выбрать:

List->Output->Query

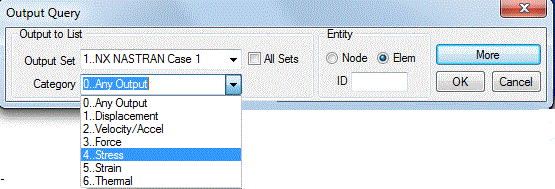

Появится окно:

Чтобы показывались только напряжения, надо выбрать 4..Stress, как показано здесь на скриншоте.

Здесь же в ID набирается номер конечного элемента, для которого хотим узнать все напряжения и набирается OK для просмотра только этого КЭ или если нажать More, то можно ввести ещё другое значение в ID и тогда в программе будут выведены уже два конечных элемента со своими напряжениями и т.д.

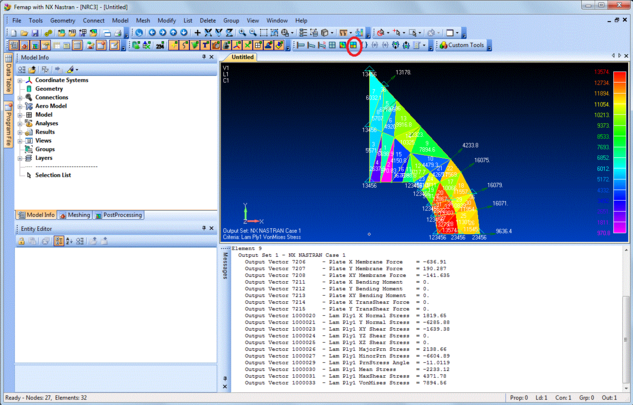

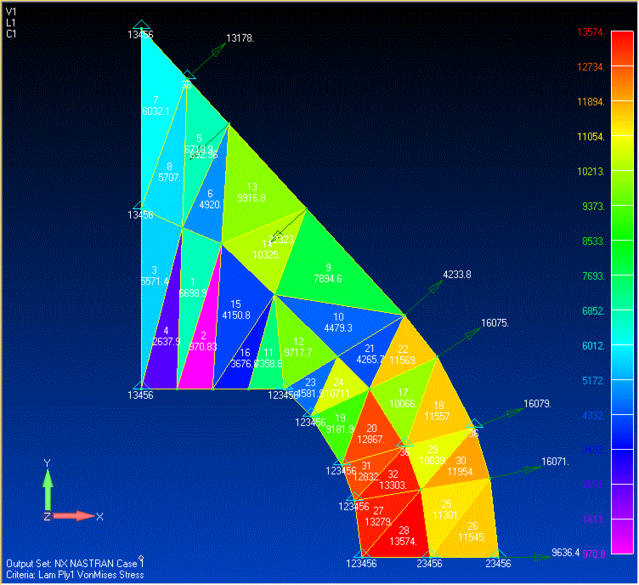

1. Чтобы на картинке выводились и номер КЭ и значение эквивалентного напряжения, то нужно нажать на кнопку, которая в красном кружочке:

Приложение 4. Использование программы SigmaPlot

Пояснения по использованию программы SigmaPlot

Для проведения регрессионного анализа и экстраполяции с целью получения наиболее достоверных результатов, студентам предлагается использовать программу SigmaPlot для обработки результатов численного эксперимента. Рекомендуется использовать SigmaPlot-9.

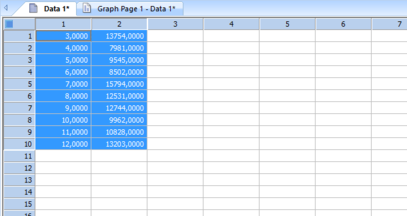

1. Необходимо занести численные табличные значения, полученные в ходе исследования;

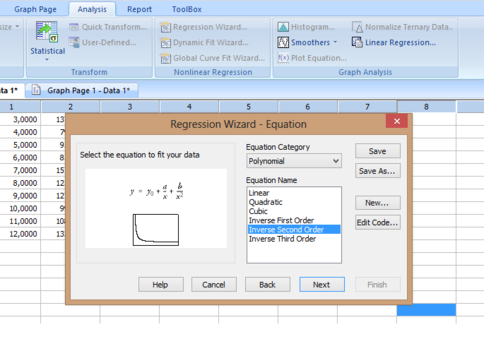

   На панели выбрать вкладку Analysis -> Regression Wizard;

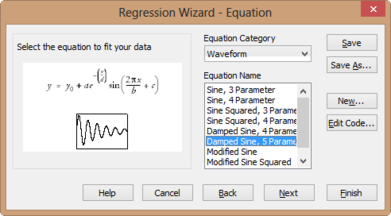

2. Затем студент самостоятельно подбирает вид функций и количество параметров, таким образом, исследуя результаты, чтобы получить оптимальный результат;

1. В итоге получаем уравнение функции, с подобранными параметрами и графическое изображение.
