Никакими файлами компиляции и папкой Obj проект не должен сопровождаться.

Отчет и папка проекта должны содержаться в одном архиве.

Для увеличения эффективности проверки и консультаций любой предъявляемый материал должен сопровождаться программой (проектом), не обязательно работающей, и черновиком отчёта с уже выполненными или недовыполненными пунктами. Проект и черновик отчета в архивированном виде помещаются во вложение к почте. При пересылке рисунков необходимо использовать операции сжатия. В тексте сообщения обязательно указать тему консультации. При наличии в почте преподавателя двух и более непроверенных сообщений с проектами проверяется наиболее позднее сообщение. Предыдущие удаляются или отправляются в архив.

Дополнительные индивидуальные и групповые консультации по КР проводятся в институте в дни проведения лекция и лабораторных работ по дисциплинам «CAD/CAE - системы» и «Системы моделирования» во второй половине дня в 708²⁴ ;

Желаем успеха!

4. Приложения

Приложение 1. Описание назначения массивов комплекса

Описание массивов комплекса.

• XADJ - массив хранит структуру смежности упорядоченного графа. Число элементов равно числу узлов пластины плюс один (NP+1).

• ADJNCY - массив хранит структуру смежности графа матрицы. Размерность предсказать сложно.

• PERM - этот массив хранит вектор, содержащий обратное переупорядочение Катхилла-Макки (NP).

• INVP - массив с информацией о перестановке для переупорядочения матрицы. Число элементов равно числу узлов пластины (NP).

• XENV - индексный массив профильного метода. Число элементов данного массива на один больше чем в массиве DIAG (NP*2+1).

• ENV - массив оболочки (профиля) матрицы жесткости. Так как матрица разрежена, то для экономии памяти она хранится в специальном формате в нескольких массивах (используется модифицированная профильная схема хранения). Основной из этих массивов – массив ENV. Размерность ENV предсказать сложно.

• NOP - массив номеров узлов КЭ. Первые три элемента этого массива являются номерами узлов первого КЭ, вторая тройка элементов - второго КЭ 2 и т.д. (NE*3).

• CORD - одномерный массив глобальных координат узлов. Минимальное число элементов массива определяется как произведение числа узлов пластины на количество степеней свободы (NP*2).

• DIAG - массив диагональных элементов матрицы жесткости. Размер массива равен размеру матрицы жёсткости. Размер матрицы жёсткости – это произведение количества узлов на число степеней свободы узла. Размер матрицы жесткости будет равен: число узлов*2 (NP*2).

• ORT - массив характеристик металла, из которого изготовлена конструкция. Количество элементов: N*7, где N – число материалов. Структура: ORT(1) - модуль упругости E; ORT(2) – коэффициент Пуассона; ORT(3) – предел прочности; ORT(4)-ORT(6) – равны 0; ORT(7) – толщина материала;

• IMAT - массив номеров материалов конечных элементов. Число элементов этого массива равно числу конечных элементов пластины (NE).

• R - массив для хранения значений нагрузок приложенных к узлам. Число элементов массива определяется как произведение числа узлов пластины на 2 (разложение силы по двум осям) (NP*2). Но массив R используется в других подпрограммах по другому назначению. Поэтому определение его размерности требует специального исследования.

• NBC - в этот массив заносятся номера закрепленных узлов. Число элементов равно числу закрепленных узлов (NB).

• NFIX - массив признаков закрепления по оси X или Y. Число элементов равно числу закрепленных узлов (NB).

• ESIGMA - этот массив хранит значения 6 видов напряжений и значение угла для каждого конечного элемента. На один конечный элемент приходится семь элементов данного массива, т. о. количество элементов равняется числу конечных элементов умноженному на 7 (NE*7).

• JT - двумерный массив, номер строки которого указывает номер зоны, а в четырёх позициях строки, соответствующим номерам сторон зоны, указываются номера зон, с которыми стыкуется данная сторона. По умолчанию размерность массива JT [20,4].

• СORDDR_NO_OPT - массив для хранения глобальных координат узлов при неоптимизированной сетке. Число элементов массива определяется как произведение числа узлов пластины на количество степеней свободы (NP*2).

• NOTMOVE - массив для хранения номеров узлов, которые лежат на границе материалов. Не задействован.

Использование массивов в комплексе.

Приведенная ниже таблица показывает, в каких подпрограммах используются массивы

Массивы CORDDR_NO_OPT и NOTMOVE не описаны в main и находятся в процедуре REGULARIZATION. Некоторые массивы, используются несколько раз. К примеру, массив ENV в подпрограмме GRIDDM используется для временного хранения координат узлов КЭ до оптимизации, в вызываемых из подпрограммы RCMSLV подпрограммах ELSLV и EUSLV, массив R используется как вектор решения и вектор правых частей при решении системы уравнений профильным методом.

Приложение 2. Получение значений напряжений в CAE Nastran.

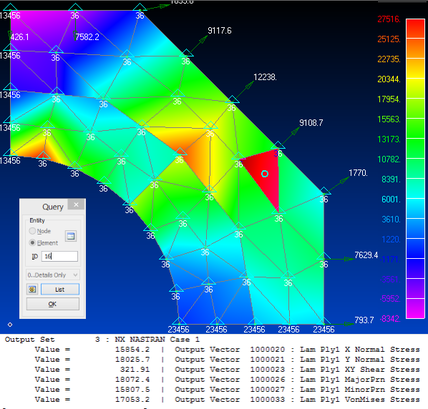

Выбираем в Toolbar: List-Output-Query

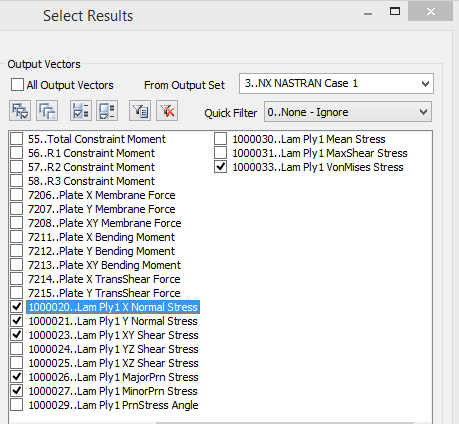

В открывшемся окне, выбираем необходимые Lam

Приложение 3. Инструкция по работе в Femap для выполнения 2-ой части КР 6-го семестра.

Для проставления на изображении в каждом КЭ его номера и значения напряжения необходимо сделать следующее:

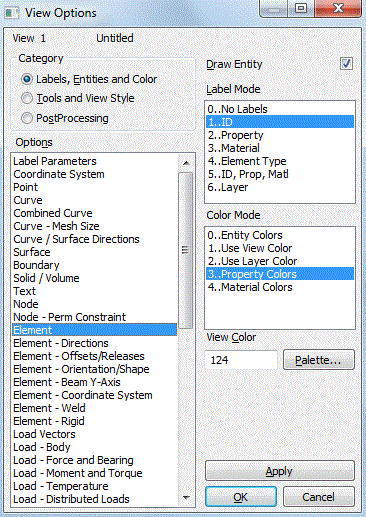

1. Нажать кнопку F6. Появится следующее окно:

Чтобы в каждом конечном элементе проставить номер КЭ нужно выбрать так, как показано выше на PrtScr.
