Расход воздуха общеобменной приточной вентиляции (воздух подается в помещение) определяется на основании воздушного баланса помещения [2].
Количество приточного воздуха рассчитывается исходя из полной или неполной компенсации воздуха, удаляемого через местные отсосы и идущего на технологические нужды (сушка, горение и т.д.) с проверкой на ассимиляцию вредных выделений.
Расход приточного воздуха
с избытками явной теплоты вычисляем для теплого периода времени года по следующей формуле, м3/ч:
=
=
= 3230,7 (м3/ч) =53,85(м3/мин) = 0,89 (м3/с)
где:
- избыточный явный тепловой поток в помещении, Вт
= Ерм*F = 0,7* 20=14 кВт = 14000 Вт
Ерм – интенсивность теплового облучения, кВт/м2
F – площадь печи, м2
с- удельная теплоемкость воздуха, при постоянном давлении, равна 1кДж/(кг*0С)
- плотность воздуха, равна 1,2 кг/м3,
- температура воздуха, удаляемого из помещения, за пределами рабочей зоны
- температура воздуха, подаваемого в помещение, принимается равной температуре наружного воздуха.

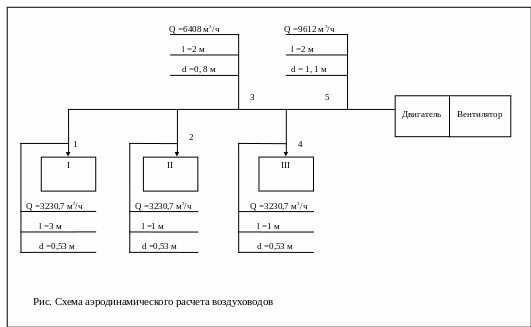

Аэродинамический расчет воздуховодов
Удаление их производственного помещения загрязненного или нагретого воздуха и подача свежего осуществляется в системе воздуховодов.
Конфигурация воздуховодов и длина их участков l определяется конфигурацией помещения, расположением оборудования и рабочих мест.
Гидравлический диаметр воздуховода
рассчитывается по формуле:
=
= 0,53 (м)
= = 0,53(м)
=
=0,8 (м)
= = 0,53 (м)
=
=1,1 (м)
Гидравлический диаметр воздуховода круглого сечения равен его диаметру d
Аэродинамический расчет воздуховодов сводится к определению потерь давления в них при данном расходе воздуха.
Суммарные потери давления в воздуховодах р, Па, определяются по формуле:
=17,5 (Па)
где:
- сумма потерь давления на трение на прямых участках воздуховодов, Па. Потери давления на трение можно определить по следующей формуле:
ртр1 = 0,3*3= 0,9 (Па)
ртр2 =0,3 *1=0,3 (Па)
ртр3 =0,16*2=032 (Па)
ртр4 =0,3*1=0,3 (Па)
ртр5 =0,12*2=0,24 (Па)
где: R – потери давления на трение на 1 погонный метр воздуховода
- сумма потерь давления на местные сопротивления. Вычисляются по формуле: =
где:
- коэффициент местного сопротивления j – того элемента
=0,4 *
=3,84 (Па)
=0,4 * =3,84 (Па)
=0,35 *
=2,57 (Па)
=0,4 * =3,84 (Па)
=0,25 *
=1,35 (Па)
Таблица 18: Аэродинамический расчет воздуховодов
| Диаметр участка воздуховода | Q, м3/ч | Q, м3/с | l, м | d, м | V, м/с | R, Па/м | ртр= R*l, Па |
|
| рмj= z, Па | p= (Rl+z), Па |
| 1 | 3230,7 | 0,89 | 3 | 0,53 | 4 | 0,3 | 0,9 | 0,4 | 9,6 | 3,84 | 4,74 |
| 2 | 3230,7 | 0,89 | 1 | 0,53 | 4 | 0,3 | 0,3 | 0,4 | 9,6 | 3,84 | 4,14 |
| 3 | 6408 | 1,78 | 2 | 0,8 | 3,5 | 0,16 | 0,32 | 0,35 | 15 | 2,57 | 2,89 |
| 4 | 3230,7 | 0,89 | 1 | 0,53 | 4 | 0,3 | 0,3 | 0,4 | 9,6 | 3,84 | 4,14 |
| 5 | 9612 | 2,67 | 2 | 1,1 | 3 | 0,12 | 0,24 | 0,25 | 29,4 | 1,35 | 1,59 |
| Итого: | 2,06 | 15,44 | 17,5 | ||||||||
Заключение
В данном дипломном проекте была доказана эффективность внедрения установки комплексного использования теплоты отходящих газов из нагревательной печи. Предприятие – загрязнитель улучшает в этом случае не только свой экономический эффект, за счет снижения расхода топлива, но и улучшает качество окружающей среды, за счет снижения выбросов загрязняющих веществ в атмосферу, а также сохраняет здоровье своего рабочего персонала и близлежащего населения.
В данном дипломном проекте срок окупаемости капитальных вложений в природоохранные мероприятия составляет 1 год и 2 месяца, что является хорошим показателем. Проблема заключается в том, что чаще всего срок окупаемости и капитальные вложения достаточно велики, поэтому в большинстве случаев руководитель предприятия отказывается от внедрения природоохранных мероприятий, считая их экономически не выгодными. Эту проблему можно частично решить с помощью экономического стимулирования. Целью дипломной работы было: обеспечить чистоту атмосферного воздуха от выбросов термического производства. В результате внедрения мероприятий по обеспечению чистоты воздуха поставленная цель была достигнута, а соответствующие задачи выполнены.
Литература
-
«Термическая обработка авиационных деталей». Методические указания к курсовому и дипломному проектированию, Ю.Н. Арцыбасов, В.Ф. Воронов, В.Ф. Громов, В.В. Садков. – М.: МАИ, 1988 .- 31 с.
-
«Выбор и расчет систем вентиляции производственных помещений». Методические указания к разделу «Охрана труда и окружающей среды» дипломного проекта, А.Б. Алатырцев, И.П. Бубнова, Т.В. Голованова, А.В. Качанов, Б.Е. Курбатов - М.: МАИ, 1989. – 44 с.
-
«Современные нагревательные и термические печи. Конструкции и технические характеристики» Гусовский В.Б., Ладыгичев М. Г., - М.: «Машиностроение», 2001 год
-
«Металлургические печи». Учебное пособие. - Губинский В.И. Днепропетровск: НМетАУ, 2006.
-
«Средства защиты в машиностроении. Расчет и проектирование. Справочник», С.В. Белов, А.Ф. Козьяков, О.Ф. Партолин и др., - М.: Машиностроение, 1989 год
-
«Гигиена труда в основных отраслях промышленности. Методическое пособие», Т.В.Еремина, И.Г.Тимофеева, Н.И. Гусева, 2004 г.
-
ГОСТ 24525.4-80 «Управление охраной окружающей среды. Основные положения»
-
ГОСТ 12.3.004-75 «Система стандартов безопасности труда. Термическая обработка металлов. Общие требования безопасности». Переиздание 2000 года в сб. "ГОСТ 12.2.101-84"
-
ММ 1.4.1588-86 «Методика сравнительной экологической оценки влияния технологических процессов на атмосферный воздух и воздух рабочей зоны»
-
МУ 1.4.1888-88 «Составление раздела охраны окружающей среды и рационального использования природных ресурсов в выходной научно-технической документации»
-
СанПиН 2.24.548-96 "Гигиенические требования к микроклимату производственных помещений"
-
ГОСТ 12.1.005-88 «ССБТ. Воздух рабочей зоны. Общие санитарно-гигиенические требования»
-
ГОСТ 12.1.012-90 «ССБТ. Вибрации. Общие требования безопасности»
-
СНиП 23-05-95 «Естественное и искусственное освещение»
-
ГОСТ 12.1.003-83 «ССБТ. Шум. Общие требования безопасности»
-
ГН 2.1.6.1338-03 "Предельно допустимые концентрации (ПДК) загрязняющих веществ в атмосферном воздухе населенных мест"
-
ОНД-86 «Методика расчета концентраций в атмосферном воздухе вредных веществ, содержащихся в выбросах предприятий»
-
Постановление правительства РФ от 12.06.2003 г. № 344 «О нормативах платы за выбросы в атмосферный воздух загрязняющих веществ стационарными и передвижными источниками, сбросы загрязняющих веществ в поверхностные и подземные водные объекты, размещение отходов производства и потребления»
-
«Вентиляционные установки машиностроительных заводов». Справочник, С.А. Рысин.- Машгиз, 1961 год
-
Методические указания к выполнению курсовых проектов по дисциплине «Экономика природопользования», О.А. Афонина, М.И. Дайнов. – М.: Издательство МАИ, 2001.- 112 с.
-
Временная методика определения предотвращенного экологического ущерба. – М., 1999 год
-
Временная типовая методика определения экономической эффективность осуществления природоохранных мероприятий и оценки экономического ущерба, причиняемого народному хозяйству загрязнением окружающей среды. – М., 1998 год
-
Закон Российской Федерации от10.01.2002 N 7-ФЗ "Об охране окружающей среды" (принят ГД ФС РФ 20.12.2001)
-
«Технолого-экономические основы природоохранной деятельности предприятия при переходе на путь устойчивого развития». Часть I. Рациональное и комплексное использование энергетических ресурсов., Кудрявцева Н.С., МАИ, 2007
Приложение
1Технология «конца трубы»
