Часть 1

Дано (Вариант 5)

L₀=0±0.085 мм, L₁=102 мм, L₃=10 мм, L₄=35.5_{-0.5 мм}, L₅=14 мм, L₆=40 мм, L₇=0.02 мм, L₈=0.025 мм.

Решение

(L₁ симметрично )

(L₃ по H8)

(L₅ по h8)

(Для размера L₆ допуск принимается равным половине допуска размера длины втулки 2L₆=80 c отклонениями по h8)

(

0125(

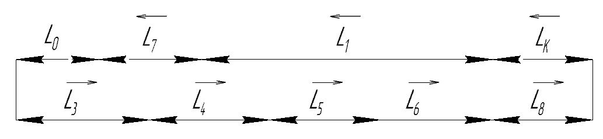

L₁, L₇– уменьшающие; L₃, L₄, L₅, L₆, L₈ – увеличивающие размеры; L₀ – замыкающий размер, компенсатор L₂ –уменьшающий.

Поскольку замыкающим размером, по условию, является, то справедливы следующие выражения:

Lк=3.5 мм

Диапазон регулирования компенсатора

Определим верхнее отклонение компенсатора:

Определим нижнее отклонение компенсатора:

Проверка

170=54+22+500+27+23+20+25-501=170

Наибольшее и наименьшее отклонение:

Подбор постоянной прокладки:

Примем размер постоянной прокладки L_{K min}=1.8 из ряда Ra20

V’_K =L_Kmax-L_Kmin=2.4915-1.8=0.6915 мм

Число сменных прокладок

Толщина сменной прокладки

Округлим S до стандартных значений соблюдая S_ст.≤TL₀

S_ст.=125 (по Ra 10)

Рассчитаем размера комплектов прокладок

Часть 2

Дано

L₁=292 мм, L₂=160 мм, L₃=84 мм, L₄=52 мм, L₅=80 мм.

Требуется назначить допуски и отклонения обрабатываемых размеров так, чтобы исходный размер L5 был выполнен по 8-му квалитету и имел отклонение в “-”, т.е.

Предложенные варианты обработки:

А) L₁, L₂, L₃, L₄→L₅

Б) L₁, L₂, L₃, L₅→L₄

Решение

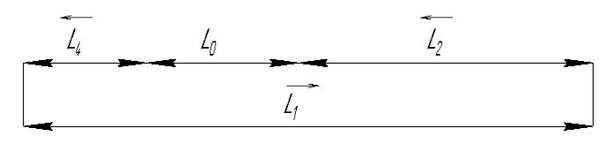

А) L₁, L₂, L₃, L₄→L₅

Составляющие размеры:

L1 – увеличивающий;

L2, L4 – уменьшающие.

L3 в размерную цепь не входят и, следовательно, не влияют на исходный размер L5. L0=L5 – замыкающий.

Для L₁=292 мм, =3.28

Для L₂=160 мм,

Для L₄=52 мм,

Определяем среднее число единиц допуска:

По ГОСТ 25346-82 k=7 соответствует IT5 (по табл.3)

По табл. 4 находим допуски размеров:

По 5 квалитету: TL₁=23 мкм, TL₂=18 мкм, TL₄=13 мкм.

По 4 квалитету: TL₁=16 мкм, TL₂=12 мкм, TL₄=8 мкм.

Определяем отклонения составляющих размеров.

Для размера L₁ устанавливаем допуск в “тело”, т.е. L₁ = . Для размера L₂ устанавливаем допуск в “тело” L₂ = , т.к. при обработке размера L₂ он увеличивается. Допуски размеров, не влияющие на функционально важные размеры, обычно устанавливают по квалитетам невысокой точности. Устанавливаем размер

Находим отклонение размера L₄

Требуемый допуск

, что на 1 мкм меньше стандартного по IT5, поэтому можно принять стандартный допуск.

Таким образом

Вывод в варианте А) используются квалитеты IT5, IT5, IT4.

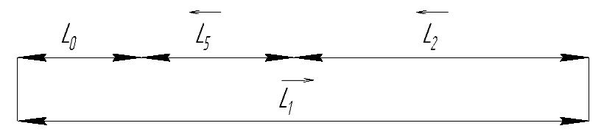

Б) L₁, L₂, L₃, L₅→L₄

Замкнутая цепь образована размерами: L₁, L₂, L₅ с замыкающим размером L₀=L₄. Следовательно, исходный размер L₅ является независимым размером и на него устанавливаются отклонения в соответствии с требованиями к исходному размеру, т.е. L₅=80_-0.046, что соответствует IT8. Остальные размеры, хотя и образуют размерную цепь, но не влияют на исходный размер L₅. В этом случае допуски на остальные размеры назначают по квалитету не точнее исходного.

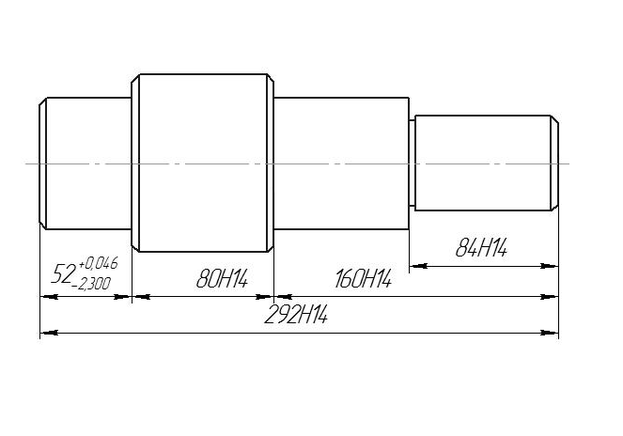

Назначаем допуски на размеры L1, L2 по IT14 с отклонением в “тело”:

Независимый размер (тоже берем IT14):

Проведем проверку размера L₄, чтобы убедиться, что его размеры будут изменяться в разумных пределах.

Изготовление размера не вызовет осложнений.

Вывод: в варианте Б) используются квалитеты IT14, IT8.

В варианте Б) размеры изготовляются по более грубым квалитетам, чем в варианте А), следовательно, вариант Б) более экономичен и технологичен (минимальные затраты на изготовление детали).
