ПРИЛОЖЕНИЕ Ж
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА АВТОСАМОСВАЛА КАМАЗ – 6520
Таблица Ж.1 — Технические характеристики автосамосвала
АБС – 5ДА
| Технические данные | Показатели |
| Снаряженная масса, кг : | 12 950 |
| - нагрузка на передний мост, кг | 5 230 |
| - нагрузка на заднюю тележку, кг | 7 720 |
| Грузоподъёмность, кг | 14 400 |
| Полная масса, кг | 27 500 |
| Модель двигателя | КАМАЗ 740.63-400 |
| Тип двигателя | дизельный с турбонаддувом |
| Вместимость топливного бака, л | 350 |
| Объём платформы, м3 | 16 |
| Угол подъёма платформы, град | 50 |
| Направление разгрузки | назад |
| Макс. скорость, не менее, км/ч | 90 |
| Угол преодолеваемого подъема, не менее, % | 25 |
| Внешний габаритный радиус поворота, м | 9,3 |

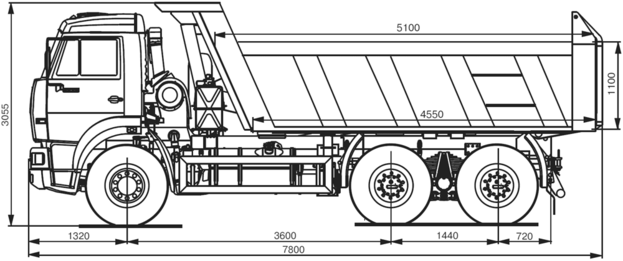

Р
исунок Ж.1 — Автосамосвал КАМАЗ-6520
ПРИЛОЖЕНИЕ З
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ГУСЕНИЧНОГО КРАНА ДЭК – 631
Таблица Ж.1 — Технические характеристики автосамосвала
гусеничного крана ДЭК – 631
| Технические данные | Показатели |
| Грузоподъемность на основной стреле, т | 63 |
| Грузоподъемность на жёстком гуське, т | 10 |
| Грузоподъемность на маневренном гуське, т | 5 |
| Максимальный грузовой момент, тм | 320 |
| Макс. высота подъёма, м | 71,2 |
| Мин. вылет, м | 5,1 |
| Макс. вылет, м | 39,7 |
| Длина стрелы основная, м | 18 |
| Макс. длина стрелы, м | 42 |
| Длина жёсткого гуська, м | 10 |
| Длина маневренного гуська, м | 15,25-37,25 |
| Высота башни, м | 36 |
| Макс. скорость подъёма-опуская, м/мин | 20 |
| Частота вращения, об/мин | 0,4 |
| Масса крана с основной стрелой, т | 83,5 |
| Скорость передвижения, км/ч | 0,5 |
| Габаритные размеры транспортные (без стрелы), мм | 8860х5400х4300 |
Продолжение прил. З

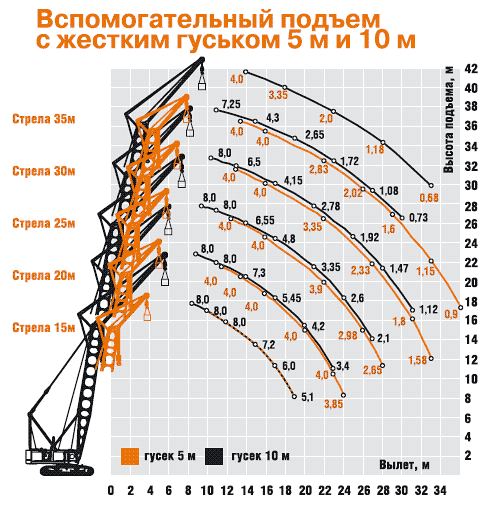

Рисунок З.1 — Грузовысотные характеристики крана ДЭК-631
ПРИЛОЖЕНИЕ И
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ВИБРОПОГРУЖАТЕЛЯ
IMPULSE VP300
Таблица И.1 — Технические характеристики вибропогружателя
IMPULSE VP300
| Технические данные | Показатели |
| Статический момент, Кгм | 4 |
| Частота, об./мин | 2680 |
| Центробежная сила, кН | 310 |
| Амплитуда, мм | 12 |
| Динамическая масса, кг | 678 |
| Общая масса с зажимом, кг | 1050 |
| Усилие зажима, т | 36 |
| Макс. усилие погружение/извлечение, кг | 15500 |
| Длина, мм | 1460 |
| Ширина, мм | 670 |
| Высота, мм | 12000 |
| Масса экскаватора, т | 12-35 |
Р

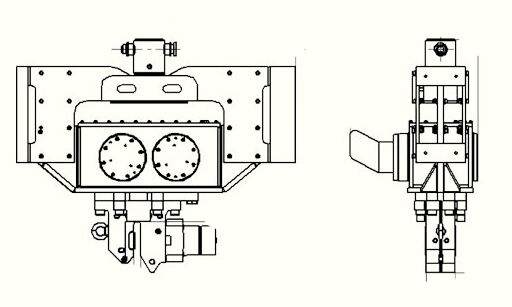

исунок И.1 — Вибропогружатель IMPULSE VP300
ПРИЛОЖЕНИЕ К
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
ДЕРРИК-КРАНА УМК-2
Таблица К.1 — Технические характеристики деррик-крана УМК-2
| Технические данные | Показатели |
| Грузоподъемность максимальная, т: | |
| - на основном крюке | 25 |
| - на вспомогательном крюке | 5 |
| Макс. грузовой момент, кН м(тс м) | 3925 (400) |
| Длина стрелы, м | 25 |
| Вылет стрелы, м : | |
| -наименьший | 5,5 |
| -наибольший | 25 |
| Макс. высота подъема крюка над головкой рельса, м | 23,5 |
| Макс. глубина опускания крюка ниже головки рельса при минимальном вылете стрелы, м | 52 |
| Угол поворота стрелы в плане, град | 160 |
| Колея (база) ходовой части, м | 5,8; 6,62; 8 |
| Скорость подъема груза на основном крюке, м/мин | 6,83 |
| Частота вращения стрелы, об/мин | 0,3 |
| Установленная мощность, кВт | 95 |
| Масса крана,т | 43,7 |
| Схема опирания на монтируемую конструкцию | четырехточечная |
ПРИЛОЖЕНИЕ Л
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДОМКРАТОВ ИСПОЛЬЗУЕМЫХ ДОМКРАТОВ
Таблица Л.1 —Технические характеристики домкрата ДГ-200М
| Технические данные | Показатели |
| Грузоподъемность, кН, не более | 2000 |
| Рабочий ход поршня, мм | 150 |
| Номинальное давление, Мпа (кг/см2) | 49 (400) |
| Рабочая среда | Масло индустриальное И20А, И40А ГОСТ20799-75 |
| Габаритные размеры, мм | 310х250х370х350 |
| Масса, кг, не более | 112 |
Таблица Л.2 —Технические характеристики домкрата ДГ-185/1120
| Технические данные | Показатели |
| Грузоподъемность, кН, не более | 1850 |
| Рабочий ход поршня, мм | 1120 |
| Диаметр поршня, мм | 300 |
| Номинальное давление, Мпа (кг/см2) | 49 (400) |
| Габаритные размеры, мм | 1620х351 |
| Масса, кг, не более | 810 |
| Привод | Насосная станция НСП-400 |
ПЕРЕЧЕНЬ ЧЕРТЕЖЕЙ
Лист 1 – Проектируемые варианты моста №1 и №2
Лист 2 – Проектируемые варианты моста №3 и №4
Лист 3 – Проектируемый вариант моста №5
Лист 4 – Общий вид устоя
Лист 5 – Армирование насадки-ростверка
Лист 6 – Конструкция буронабивного столба
Лист 7 – Технология сооружения береговой опоры
Лист 8 – Технология сооружения пролетного строения
Лист 9 – Схема монтажа пролетного строения и мостового полотна
Лист 10 – Строительная площадка
Лист 11 – Календарный график строительства моста
