или слои плотных глинистых грунтов, с повышающим коэфф. 1.15
ПРОВЕРКА НА СЖАТИЕ (ВДАВЛИВАНИЕ)
--------------------------------
Козффициент надежности по грунту для сжатия Kg = 1.40
[gcr * R * A + summa(U*Li*gcf*fi)]/Kg*g_odn/g_otv = 549.74 > Nmax = 395.12 [тс]
ПРОВЕРКА ВЫПОЛНЯЕТСЯ . Запас 154.62 тс
ПРОВЕРКА НА ВЫДЕРГИВАНИЕ
------------------------
Козффициент надежности по грунту для выдергивания Kg = 1.55
Козффициент условий работы для выдергивания gc = 0.80
gc * summa(U*Li*gcf*fi)/Kg = 32.40 > Nmin = -6.59 [тс]
ПРОВЕРКА ВЫПОЛНЯЕТСЯ . Запас 25.81 тс
==============================================================
ПРОВЕРКА УСТОЙЧИВОСТИ ОСНОВАНИЯ , ОКРУЖАЕЩЕГО СВАЮ
( Ограничение давления сваи на грунт по боковой поверхности сваи )
по СП 24.13330.2011
+--------------------------------------------_---------------------------------+
¦ Глубина ¦ N слоя ¦ Давление вдоль моста ¦ Давление поперек моста¦Предель- ¦
¦ располо-¦грунта, в¦-----------------------+-----------------------¦ное зна- ¦
¦ жения ¦ который ¦Тип сочет 0¦Тип сочет 0¦Тип сочет 0¦Тип сочет 0¦ чение ¦
¦ сечения ¦ попадает¦N сочет. 4¦N сочет. 4¦N сочет. 1¦N сочет. 1¦ SIGz ¦
¦ [м] ¦ сечение ¦N сваи 1¦N сваи 1¦N сваи 1¦N сваи 1¦ [тс/м2] ¦
¦ ¦ ¦eta2 0.542¦eta2 0.542¦ ¦ ¦ ¦
¦----------+---------+-----------+-----------+-----------+-----------+---------¦
¦ 2.146 ¦ 1 ¦ 4.374 ¦ 4.374 ¦ 0.548 ¦ 0.548 ¦ 15.472 ¦
¦ 3.346 ¦ 2 ¦ 5.747 ¦ 5.747 ¦ 0.841 ¦ 0.841 ¦ 21.715 ¦
¦@ 3.717 ¦ 2 ¦ 5.710 ¦ 5.710 ¦ 0.880 ¦ 0.880 ¦ 23.959 ¦
¦ 4.546 ¦ 3 ¦ 5.089 ¦ 5.089 ¦ 0.897 ¦ 0.897 ¦ 55.629 ¦
¦ 5.746 ¦ 4 ¦ 3.355 ¦ 3.355 ¦ 0.774 ¦ 0.774 ¦ 120.000 ¦
¦ 6.946 ¦ 4 ¦ 1.307 ¦ 1.307 ¦ 0.549 ¦ 0.549 ¦ 120.000 ¦
¦ 8.146 ¦ 4 ¦ 0.516 ¦ 0.516 ¦ 0.287 ¦ 0.287 ¦ 120.000 ¦
¦ 9.346 ¦ 4 ¦ 1.918 ¦ 1.918 ¦ 0.026 ¦ 0.026 ¦ 120.000 ¦
¦ 10.546 ¦ 4 ¦ 2.912 ¦ 2.912 ¦ 0.222 ¦ 0.222 ¦ 120.000 ¦
¦ 11.746 ¦ 4 ¦ 3.677 ¦ 3.677 ¦ 0.473 ¦ 0.473 ¦ 120.000 ¦
¦ 12.946 ¦ 4 ¦ 4.421 ¦ 4.421 ¦ 0.753 ¦ 0.753 ¦ 120.000 ¦
+--------------------------------+-----------+-----------+---------------------+
ПРОВЕРКА ВЫПОЛНЯЕТСЯ. Запас 18.25 тс/м2
Сейсмические сочетания нагрузок
+--------------------------------------------_---------------------------------+
¦ Глубина ¦ N слоя ¦ Давление вдоль моста ¦ Давление поперек моста¦Предель- ¦
¦ располо-¦грунта, в¦-----------------------+-----------------------¦ное зна- ¦
¦ жения ¦ который ¦Тип сочет 3¦Тип сочет 3¦Тип сочет 3¦Тип сочет 3¦ чение ¦
¦ сечения ¦ попадает¦N сочет. 9¦N сочет. 9¦N сочет. 4¦N сочет. 4¦ SIGz ¦
¦ [м] ¦ сечение ¦N сваи 1¦N сваи 1¦N сваи 1¦N сваи 1¦ [тс/м2] ¦
¦ ¦ ¦eta2 0.745¦eta2 0.745¦ ¦ ¦ ¦
¦----------+---------+-----------+-----------+-----------+-----------+---------¦
¦ 2.146 ¦ 1 ¦ 4.233 ¦ 4.233 ¦ 3.022 ¦ 3.022 ¦ 15.472 ¦
¦ 3.346 ¦ 2 ¦ 5.914 ¦ 5.914 ¦ 4.658 ¦ 4.658 ¦ 21.715 ¦
¦@ 3.717 ¦ 2 ¦ 6.007 ¦ 6.007 ¦ 4.883 ¦ 4.883 ¦ 23.959 ¦
¦ 4.546 ¦ 3 ¦ 5.682 ¦ 5.682 ¦ 4.990 ¦ 4.990 ¦ 55.629 ¦
¦ 5.746 ¦ 4 ¦ 4.279 ¦ 4.279 ¦ 4.329 ¦ 4.329 ¦ 120.000 ¦
¦ 6.946 ¦ 4 ¦ 2.387 ¦ 2.387 ¦ 3.088 ¦ 3.088 ¦ 120.000 ¦
¦ 8.146 ¦ 4 ¦ 0.524 ¦ 0.524 ¦ 1.637 ¦ 1.637 ¦ 120.000 ¦
¦ 9.346 ¦ 4 ¦ 1.079 ¦ 1.079 ¦ 0.189 ¦ 0.189 ¦ 120.000 ¦
¦ 10.546 ¦ 4 ¦ 2.402 ¦ 2.402 ¦ 1.202 ¦ 1.202 ¦ 120.000 ¦
¦ 11.746 ¦ 4 ¦ 3.593 ¦ 3.593 ¦ 2.609 ¦ 2.609 ¦ 120.000 ¦
¦ 12.946 ¦ 4 ¦ 4.860 ¦ 4.860 ¦ 4.188 ¦ 4.188 ¦ 120.000 ¦
+--------------------------------+-----------+-----------+---------------------+
ПРОВЕРКА ВЫПОЛНЯЕТСЯ. Запас 17.95 тс/м2
ПРИМЕЧАНИЯ: 1.Знаками "@" отмечены проверки на глубинах, указанных
в СП 24.13330.2011 (определяющие проверки)
2.Значения давлений сваи на грунт в таблице приведены
деленными на коэффициент eta2=(Mc+Mt)/(K_n*Mc+Mt)
ф.(В.8) Прилож."В" СП 24.13330.2011, где K_n= 2.500
3.При вычислении предельного давления отсчет глубины Z
производится от ПОВЕРХНОСТИ ГРУНТА.
==============================================================
================================================================================
====================== СВОДНАЯ ТАБЛИЦА ПРОВЕРОК ФУНДАМЕНТА =====================
================================================================================
Отметка подошвы фундамента (ростверка): 1.912 м
Отметка подошвы свай: -10.088 м, Полная длина свай: 12.000 м
------- Проверка несущей способности основания как условного массивного -------
| |
| ВЫПОЛНЯЕТСЯ. Запас 233.24 т/м2 |
|------------------------------------------------------------------------------|
---------------------- Проверка подстилающих слоев грунта ----------------------
| |
| НЕ ТРЕБУЕТСЯ. |
|------------------------------------------------------------------------------|
------------------- Проверки свай на вертикальные воздействия -------------------
| |
| Вдавливание: ВЫПОЛНЯЕТСЯ Запас 154.62 |
| Выдергивание: ВЫПОЛНЯЕТСЯ Запас 25.81 |
|------------------------------------------------------------------------------|
------------ Проверка давления сваи на грунт по боковой поверхности ------------
| |
| Запас 17.95 тс/м2 |
|------------------------------------------------------------------------------|
--------- Величина осадки фундамента (по Приложению 2 СНиП 2.02.01-83) ---------
| |
| 5.0839 см |
|------------------------------------------------------------------------------|
ПРИЛОЖЕНИЕ В
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ГУСЕНИЧНОГО КРАНА RDK-250
Таблица В.1 — Технические характеристики
гусеничного крана RDK-250
| Характеристики | Показатели |
| Длина основной стрелы, м | 12,5 |
| Длина стрелы максимальная, м | 35,2 |
| Длина жесткого гуська, м | 5 |
| Вылет минимальный, м | 1,75 |
| Вылет максимальный (с основной стелой), м | 13,6 |
| Длина мачты (башенно-стреловое исполнение), м | 12,5 - 27,5 |
| Длина управляемого гуська, м | 10;15;20 |
| Грузоподъемность на минимальном вылете, т | 25 |
| Грузоподъемность на максимальном вылете, т | 3,6 |
| Грузоподъемность вспомогательного подъема, т | 5 |
| Грузовой момент максимальный, т*м | 100 |
| Высота подъема при минимальном вылете (главный крюк), м | 12,4 |
| Высота подъема при максимальном вылете (главный крюк), м | 7 |
| Вес с основной стрелой, т | 45,2 |
| Среднее давление на грунт, МПа | 0,085 |
| Мощность электродвигателя, кВт | 75 |
| Габаритные размеры (без стрелы), мм | 3225х6300х4300 |
Продолжение прил. В

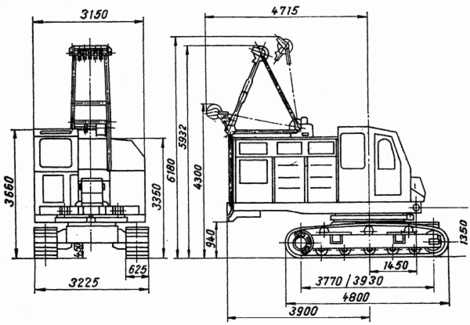

Р
исунок В.1 — Устройство и габаритные размеры
г
усеничного крана РДК-250

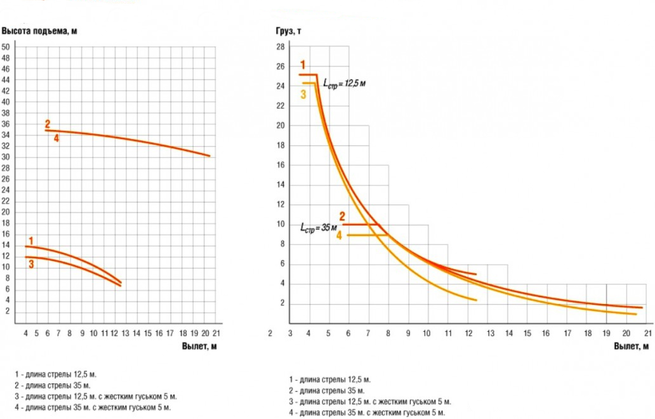

Рисунок В.2 — Грузовысотные характеристики крана РДК-250
ПРИЛОЖЕНИЕ Г
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА БУРОВОЙ УСТАНОВКИ КАТО – 30ТНС-SII
Таблица Г.1 — Технические характеристики
буровой установки КАТО–30ТНС-SII
| Технические данные | Показатели |
| Бурение: | |
| - метод производства работ | метод обсадных труб |
| - диаметр бурения | 800 мм – 1 500 мм |
| - макс. внешний диаметр обсадных труб | 1 480 мм |
| - макс. глубина бурения | 45 м |
| Лебёдка: | |
| - модель | одноосевой гидравлический барабан |
| - усилие натяжения | 6 000 кгс |
| - скорость извлечения | 90 м/мин |
| - обсадные трубы | качательный механизм |
| - качательный момент | 122 000 кгс-м |
| - амплитуда качания | 13 |
| - макс. усилие извлечения | 83 400 кгс |
| - усилие погружения обсадной трубы | 26 000 кгс |
| Ходовые характеристики: | |
| - скорость хода | 1,47 км/ч |
| - макс. угол подъёма | 38% |
| - удельное давление на грунт | 0,82 кгс/м |
| Двигатель Cummins diesel (М11-С-А): | |
| - номинальная мощность | 176 кВт/час/1800 об/мин |
| - общая длина (в собранном виде) | 15 400 мм |
| -общая ширина | 3 180 мм |
| -общая высота | 3 540 мм |
| - общая длина (в рабочем состоянии) | 9 360 мм |
| - общая ширина | 3 180 мм |
| - общая высота | 13 300 мм |
| - расст. между осями передн. и задн. натяжн. Колеса | 3 524 мм |
| - ширина башмака гусеницы | 600 мм |
| - общ. масса с учётом всего оборудования | 38 000 кгс |
ПРИЛОЖЕНИЕ Д
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ЭКСКАВАТОРА ОБРАТНОЙ ЛОПАТЫ KOMATSU PC300
Таблица Д.1 — Технические характеристики
экскаватора обратной лопаты KOMATSU PC300
| Технические данные | Показатели |
| Мощность, (л.с) | 242 |
| Эксплуатационная масса, (т) | 30 800 |
| Ковш (куб.м) | 1,4 |
| Двигатель, тип | SA6D114E |
| Ширина гусеницы, (мм) | 600 |
| Макс. глубина копания, (мм) | 7 380 |
| Макс. высота копания, (мм) | 10 210 |
| Транспортная длин, (мм) | 11 140 |
| Габаритная высота, (мм) | 3 280 |
| Габаритная ширина, (мм) | 3190 |
| Давление на грунт, (кг/см2) | 0.64 |
| Длина рукояти, (мм) | 3 185 |
| Длина стрелы, (мм) | 6 470 |
ПРИЛОЖЕНИЕ Е
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА БЕТОНОСМЕСИТЕЛЯ АБС – 5ДА НА БАЗЕ ШАССИ КАМАЗ 581453
Таблица Е.1 — Технические характеристики автобетоносмесителя
АБС – 5ДА
| Технические данные | Показатели |
| Вместимость смесительного барабана по выходу готовой смеси, (куб.м) | 5 |
| Геометрические объем смесительного барабана, (куб.м) | 9 |
| Вместимость бака для воды, (л) | 400 |
| Привод смесительного барабана | гидромеханическая передача |
| Масса технологического оборудования смесителя, (кг) | 3 300 |
| Масса снаряженного автобетоносмесителя, (кг) | 9 300 |
| Полная масса автобетоносмесителя, (кг) | 16 000 |
| Распределение полной масса автобетоносмесителя на дорогу, (кг): - через переднюю ось - через заднюю тележку | 6 000 10 000 |
| Высота загрузки смесительного барабана, (мм) | 3 600 |
| Диапазон изменения угла наклона выгрузочного лотка, (град.) | 10-45 |
| Частота вращения смесительного барабана, (об/мин): - на стоянке - в движении | От 0 до 18 От 0 до 4 |
| Продолжительность перемешивания бетонной смеси, (мин) | 29 |
| Темп загрузки. (куб.м./мин.) | 1 |
| Темп выгрузки бетонной смеси,(куб.м./мин) | 1 |
| Угол опрокидывания, (град.) | 21 |
| Базовое шасси | КАМАЗ581453 |
| Габаритные размеры: -длина -ширина -высота | 7 800 2 500 3 600 |
