123

Приложение Е

Технические характеристики машин и механизмов

Технические характеристики буровой машины BAUERBG-22H.

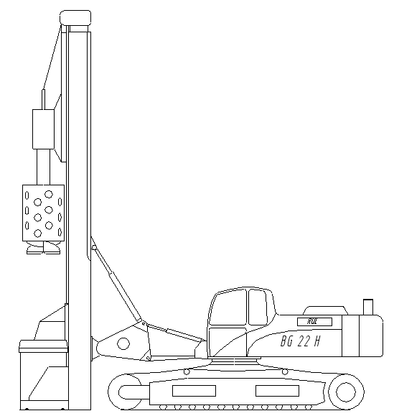

Рисунок Е.1. BAUERBG-22H

Макс. крутящий момент (kNm) - 220

Обороты вращателя (об\мин) - 7~26

Максимальная сила выдёргивания (kN) - 200

Угол наклона налево-направо мачты ( °) - ±6

Угол наклона вперёд мачты ( °) - 5

Угол наклона назад мачты ( °) - 15

Общая длина шасси (мм) - 5740

Макс. глубина бурения (м) - 60(68)

Макс. диаметр бурения (мм) - 2000(2300)

Общий вес в рабочем состоянии ( т. ) - 65

Стреловой кран на спецшасси КАТО NK-450 S

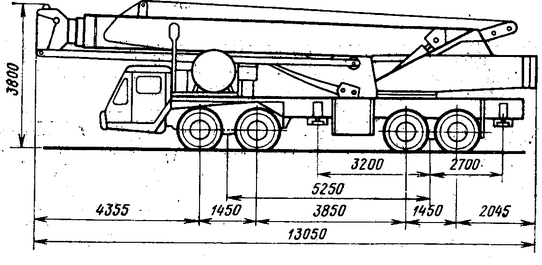

Рисунок Е.2 – Кран КАТО NK-450 S

Таблица Е.1 - Технические характеристики крана КАТО NK-450 S

Грузоподъемность максимальная	40 т
Вылет, при максимальной грузоподъемности	3 м
Длина стрелы	11-35 м
Максимальная высота подъема крюка	35,5 м
Скорость подъема основного крюка	9,15 м/мин
Частота вращения поворотной платформы	0,5-1,35 об/мин
Максимальная скорость передвижения	70 км/ч
Полная масса крана	39,5 т

Кран Liebherr LTM 1100-4.2

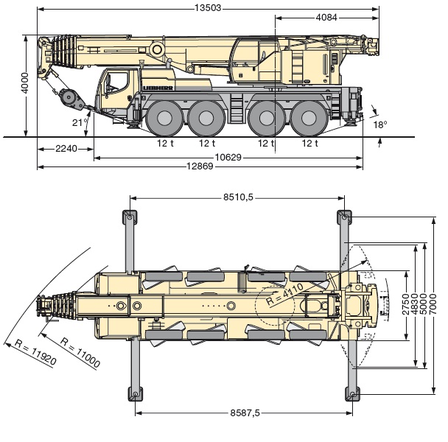

Рисунок Е.3 – Кран Liebherr LTM 1100-4.2

Таблица Е.2-Технические характеристики крана

Максимальная грузоподъемность / вылет:	100 т. / 3 м.
Главная стрела:	11,5 – 60 м.
Решетчатый удлинитель стрелы:	10,8 - 33 м.
Двигатель шасси/крановой установки:	6-ти цилиндровый дизельный двигатель фирмы Liebherr (Либхер) с турбонагнетателем, 350 кВт
	4-х цилиндровый дизельный двигатель фирмы Liebherr (Либхер) с турбонагнетателем, 129 кВт

продолжение таблицы Е.2

Максимальная скорость в походном состоянии:	80 км/ч.
Колесная формула:	8 x 8 x 8
Вес в транспортном положении:	48 т.
Максимальный противовес:	28,2 т.

КрАЗ-257Б1

Рисунок Е.4 – КрАЗ 257Б1

Таблица Е.3−Технические характеристики

Параметры	КрАЗ-257Б1
Грузоподъемность, кг	12 000
Масса прицепа или полуприцепа с грузом, кг	16 600
Собственная масса,* кг	10 285
Полная масса, кг	22 600
База, мм	5 050
Колея передних колес (по грунту), мм	1 950
Колея задних колес (между серединами двойных скатов), мм	1 920
Дорожный просвет (под передней осью), мм	290
Наименьший радиус поворота по колее переднего наружного колеса, м	14
Углы свеса (с полной нагрузкой), град:
передний	42
задний	18
Габаритные размеры, мм:
длина	9 640
ширина	2 650
высота	2 670
Наибольшая скорость при полной нагрузке, км/ч	68
Контрольный расход топлива, л/100 км	36

ВКР 23.05.06. ПЗ – 45М
