где
коэффициент надёжности по временной нагрузке,
;
динамический коэффициент,
;
интенсивность временной нагрузки,
тс/м.
тс.
тс.
Несущая способность буроопускного столба по грунту определяется по формуле:
,
где
коэффициент условий работы столба в грунте, принимаемый равным 1;
расчетное сопротивление грунта под нижним концом столба;
площадь опирания столба на грунт;
наружный периметр поперечного сечения столба;
расчетное сопротивление i-ого слоя грунта основания на боковой поверхности столба;
толщина i-ого слоя грунта, соприкасающегося с боковой поверхностью столба.
Расчетное сопротивление грунта под нижним концом столба
определяется по формуле ([1], прил. 2):
,
где
условное сопротивление грунта,
тс/м2;
диаметр столба,
м;
глубина заложения фундамента,
м;
осредненное по слоям расчетное значение удельного веса грунта, расположенного выше подошвы фундамента, вычисленное без учета взвешивающего действия воды; допускается принимать = 2тс/м3;
;
.
тс/м2.
тс/м2,
тс/м2
тс/м2 – условие прочности выполняется
б) Расчет промежуточной опоры №2
На рис.А.23. приведена схема для определения нагрузок на фундамент опоры.
Рисунок А.23 – Схема к определению нагрузок
количество столбов в фундаменте,
;
тс – постоянная нагрузка от веса пролетных строений;
вес тела опоры,
тс;
вес ростверка,
тс;
тс.
Временная нагрузка на опору от подвижного состава определяется по формуле:
,
где коэффициент надёжности по временной нагрузке, ;
динамический коэффициент,
;
интенсивность временной нагрузки,
тс/м.
тс.
тс.
Несущая способность буроопускного столба по грунту определяется по формуле:
,
где расчетное сопротивление i-ого слоя грунта основания на боковой поверхности столба, ([5], прил. 11);
толщина i-ого слоя грунта, соприкасающегося с боковой поверхностью столба.
Расчетное сопротивление грунта под нижним концом столба определяется по формуле:
,
где условное сопротивление грунта,
тс/м2.
тс/м2.
тс/м2,
тс/м2
тс/м2 – условие прочности выполняется.
в) Расчет береговой опоры №3

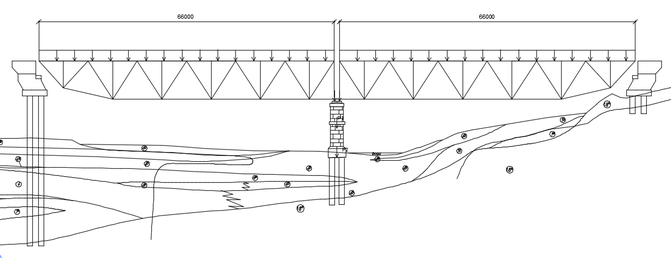

На рис.А.24. приведена схема для определения нагрузок на фундамент опоры.
Рисунок А.24– Схема к определению нагрузок
количество столбов в фундаменте,
;
тс – постоянная нагрузка от веса пролетных строений;
Постоянная нагрузка от веса тела опоры
определяется по формуле:
,
где вес тела опоры,
тс;
вес ростверка,
тс;
коэффициент надёжности по нагрузке,
.
тс.
Временная нагрузка на опору от подвижного состава определяется по формуле:
,
где коэффициент надёжности по временной нагрузке, ;
динамический коэффициент, ;
интенсивность временной нагрузки, тс/м.
тс.
тс.
Расчетное сопротивление грунта под нижним концом столба определяется по формуле:
,
где условное сопротивление грунта, тс/м2.
тс/м2.
тс/м2,
тс/м2
тс/м2 – условие прочности выполняется.
ПРИЛОЖЕНИЕ Б. Морфометрические кривые.
Рисунок Б.1. Морфометрическая кривая расходов р.Менда
Рисунок Б.2. Морфометрическая кривая площадей живого сечения
р. Менда
Рисунок Б.3 Морфометрическая кривая скоростей течения воды
р. Менда
ПРИЛОЖЕНИЕ В
Технико-экономические показатели вариантов моста
Объемы основных работ
Таблица В.1 – Ведомость подсчета стоимости и трудоемкости строительства моста по варианту №1
| Наименование работ | Ед. изм. | Объем | Цена (руб.) | Трудоемкость (ч-д) | Общая стоимость (руб.) | Общая трудоемкость (ч-д) | ||
| Опора № 1 | ||||||||
| 1.Фундамент |
|
|
|
|
|
| ||
| 1. Разработка скважины в тяжелых грунтах | м3 | 291,8 | 255,4 | 17,9 | 74525,72 | 5223,22 | ||
| 1.2.Устройство буроопускных столбов фундамента | м3 | 251,3 | 86,5 | 1,2 | 21737,45 | 301,56 | ||
| 1.3 Монолитные железобетонные ростверки | м4 | 279 | 89,9 | 1,1 | 25082,1 | 306,9 | ||
| 2.Тело опоры |
|
|
|
|
|
| ||
| 2.1.Монолитная кладка опор железобетонная | м3 | 44,5 | 86,8 | 0,8 | 3862,6 | 35,6 | ||
| Итого по опоре № 1 | 125207,9 | 5867,28 | ||||||
| Опора № 2 | ||||||||
| 1.Фундамент |
|
|
|
|
|
| ||
| 1. Разработка скважины в тяжелых грунтах | м3 | 130 | 255,4 | 17,9 | 33202 | 2327 | ||
| 1.2.Устройство буроопускных столбов фундамента | м3 | 102,54 | 86,5 | 1,2 | 8869,71 | 123,048 | ||
| 1.3 Монолитные железобетонные ростверки | м3 | 154,6 | 89,9 | 1,1 | 13898,54 | 170,06 | ||
| 2.Тело опоры | м3 |
|
|
|
|
| ||
| 2.1.Монолитная кладка опор железобетонная | м3 | 81,3 | 86,8 | 0,8 | 7056,84 | 65,04 | ||
| Итого по опоре № 2 | 63027,09 | 2685,148 | ||||||
| Опора № 3 | ||||||||
| 1.Фундамент |
|
|
|
|
|
| ||
| 1. Разработка скважины в тяжелых грунтах | м3 | 102,31 | 255,4 | 17,9 | 26129,97 | 1831,349 | ||
| 1.2.Устройство буроопускных столбов фундамента | м3 | 71,8 | 86,5 | 1,2 | 6210,7 | 86,16 | ||
| 1.3 Монолитные железобетонные ростверки | м3 | 154,6 | 89,9 | 1,1 | 13898,54 | 170,06 | ||
| 2.Тело опоры | м3 |
|
|
|
|
| ||
| 2.1.Монолитная кладка опор железобетонная | м3 | 81,3 | 86,8 | 0,8 | 7056,84 | 65,04 | ||
| Итого по опоре №3 | 53296,05 | 2152,609 | ||||||
Продолжение таблицы В.1
| Опора № 4 | ||||||||
| 1.Фундамент |
|
|
|
|
|
| ||
| 1. Разработка скважины в тяжелых грунтах | м3 | 42,41 | 255,4 | 17,9 | 10831,51 | 759,139 | ||
| 1.2.Устройство буроопускных столбов фундамента | м3 | 27,14 | 86,5 | 1,2 | 2347,61 | 32,568 | ||
| 1.3 Монолитные железобетонные ростверки | м3 | 97,6 | 89,9 | 1,1 | 8774,24 | 107,36 | ||
| 2.Тело опоры | м3 |
|
|
|
|
| ||
| 2.1.Монолитная кладка опор железобетонная | м3 | 25,4 | 86,8 | 0,8 | 2204,72 | 20,32 | ||
| Итого по опоре №4 | 24158,08 | 919,387 | ||||||
| Опора №5 | ||||||||
| 1.Фундамент |
|
|
|
|
|
| ||
| 1. Разработка скважины в тяжелых грунтах | м3 | 28,27 | 255,4 | 17,9 | 7220,158 | 506,033 | ||
| 1.2.Устройство буроопускных столбов фундамента | м3 | 18,09 | 86,5 | 1,2 | 1564,785 | 21,708 | ||
| 1.3 Монолитные железобетонные ростверки |
| 104,7 | 89,9 | 1,1 | 9412,53 | 115,17 | ||
| 2.Тело опоры | м3 |
|
|
| 0 | 0 | ||
| 2.1.Монолитная кладка опор железобетонная | м3 | 10,3 | 86,8 | 0,8 | 894,04 | 8,24 | ||
| Итого по опоре №5 | 19091,51 | 651,151 | ||||||
| Пролетные строения длиной 34,2 м | ||||||||
| 1.Стоимость пролетного строения из низколегированной стали | т | 79,5 | 564 | - | 44838 | - | ||
| 2. Монтаж пролетных строений консольным краном | т | 79,5 | 73,2 | 4,3 | 5819,4 | 341,85 | ||
| 3.Мостовое полотно на балласте | п.м | 18,8 | 123,7 | 2,6 | 2325,56 | 48,88 | ||
| Итого по одному пролетному строению | 52982,96 | 390,73 | ||||||
| Итого по всем пролетным строениям | 211931,8 | 1562,92 | ||||||
| Итого по мосту | 496712,5 | 11838,5 | ||||||
Таблица В.2 – Ведомость подсчета стоимости и трудоемкости строительства моста по варианту №2
| Наименование работ | Ед. изм. | Объем | Цена (руб.) | Трудоемкость (ч-д) | Общая стоимость (руб.) | Общая трудоемкость (ч-д) | ||
| Опора № 1 | ||||||||
| 1.Фундамент |
|
|
|
|
|
| ||
| 1.1.Устройство железобетонных буронабивных столбов с учетом арматуры в тяжелых грунтах | м3 | 151 | 419 | 18,5 | 63269 | 2793,5 | ||
| 1.2.Монолитные железобетонные ростверки | м3 | 69,4 | 89,9 | 1,1 | 6239,06 | 76,34 | ||
| 2.Тело опоры |
|
|
|
|
|
| ||
| 2.1.Монолитная кладка опор железобетонная | м3 | 109 | 86,8 | 0,8 | 9461,2 | 87,2 | ||
| 2.2.Устройство сборных опор из железобетонных блоков | м3 | 20,6 | 245,1 | 0,6 | 5049,06 | 12,36 | ||
| Итого по опоре № 1 | 84018,32 | 2969,4 | ||||||
| Опора № 2 | ||||||||
| 1.Фундамент |
|
|
|
|
|
| ||
| 1. Разработка скважины в тяжелых грунтах | м3 | 160 | 255,4 | 17,9 | 40864 | 2864 | ||
| 1.2.Устройство буроопускных столбов фундамента | м3 | 102,54 | 86,5 | 1,2 | 8869,71 | 123,048 | ||
| 1.3 Монолитные железобетонные ростверки | м3 | 154,6 | 89,9 | 1,1 | 13898,54 | 170,06 | ||
| 2.Тело опоры | м3 |
|
|
|
|
| ||
| 2.1.Монолитная кладка опор железобетонная | м3 | 81,3 | 86,8 | 0,8 | 7056,84 | 65,04 | ||
| Итого по опоре № 2 | 70689,09 | 3222,148 | ||||||
| Опора № 3 | ||||||||
| 1.Фундамент |
|
|
|
|
|
| ||
| 1. Разработка скважины в тяжелых грунтах | м3 | 112,31 | 255,4 | 17,9 | 28683,97 | 2010,349 | ||
| 1.2.Устройство буроопускных столбов фундамента | м3 | 71,8 | 86,5 | 1,2 | 6210,7 | 86,16 | ||
| 1.3 Монолитные железобетонные ростверки | м3 | 164,6 | 89,9 | 1,1 | 14797,54 | 181,06 | ||
| 2.Тело опоры | м3 |
|
|
|
|
| ||
| 2.1.Монолитная кладка опор железобетонная | м3 | 81,3 | 86,8 | 0,8 | 7056,84 | 65,04 | ||
| Итого по опоре №3 | 56749,05 | 2342,609 | ||||||
Продолжение таблицы В.2
| Опора №4 | ||||||||
| 1.Фундамент |
|
|
|
|
|
| ||
| 1.2.Устройство железобетонных буронабивных столбов с учетом арматуры в тяжелых грунтах | м3 | 37,1 | 681 | 28,7 | 25265,1 | 1064,77 | ||
| 1.3.Монолитные железобетонные ростверки | м3 | 169 | 89,9 | 1,1 | 15193,1 | 185,9 | ||
| 2.Тело опоры |
|
|
|
| 0 | 0 | ||
| 2.1. Устройство сборных опор из железобетонных блоков | м3 | 154,6 | 245,1 | 0,6 | 37892,46 | 92,76 | ||
| 2.2.Монолитная кладка опор железобетонная (бетон заполнения тела опоры) | м3 | 205 | 74,9 | 0,8 | 15354,5 | 164 | ||
| Итого по опоре № 4 | 93705,16 | 1507,43 | ||||||
| Пролетные строения длиной 45,7 м | ||||||||
| 1.Стоимость пролетного строения из низколегированной стали | т | 93,4 | 564 | - | 52677,6 | - | ||
| 2. Монтаж пролетных строений консольным краном | т | 93,4 | 73,2 | 4,3 | 6836,88 | 401,62 | ||
| 3.Мостовое полотно на балласте | п.м | 45,7 | 123,7 | 2,6 | 5653,09 | 118,82 | ||
| Итого по одному пролетному строению | 65167,57 | 520,44 | ||||||
| Итого по всем пролетным строениям | 195502,7 | 2081,76 | ||||||
| Итого по мосту | 500664,3 | 11123,35 | ||||||
Таблица В.3 – Ведомость подсчета стоимости и трудоемкости строительства моста по варианту №3
| Наименование работ | Ед. изм. | Объем | Цена (руб.) | Трудоемкость (ч-д) | Общая стоимость (руб.) | Общая трудоемкость (ч-д) |
| Опора № 1 | ||||||
| 1.Фундамент |
|
|
|
|
|
|
| 1.1.Устройство железобетонных буронабивных столбов с учетом арматуры в тяжелых грунтах | м3 | 151 | 419 | 18,5 | 63269 | 2793,5 |
| 1.2.Монолитные железобетонные ростверки | м3 | 69,4 | 89,9 | 1,1 | 6239,06 | 76,34 |
| 2.Тело опоры |
|
|
|
|
| |
| 2.1.Монолитная кладка опор железобетонная | м3 | 109 | 86,8 | 0,8 | 9461,2 | 87,2 |
Продолжение таблицы В.3
| 2.2.Устройство сборных опор из железобетонных блоков | м3 | 20,6 | 245,1 | 0,6 | 5049,06 | 12,36 | ||
| Итого по опоре № 1 | 84018,32 | 2969,4 | ||||||
| Опора № 2 | ||||||||
| 1.Фундамент |
|
|
|
|
|
| ||
| 1.2.Устройство железобетонных буронабивных столбов с учетом арматуры в тяжелых грунтах | м3 | 81,36 | 419 | 18,5 | 34089,84 | 1505,16 | ||
| 1.2.Монолитные железобетонные ростверки | м3 | 110,5 | 89,9 | 1,1 | 9933,95 | 121,55 | ||
| 2.Тело опоры |
|
|
|
| 0 | 0 | ||
| 2.1. Устройство сборных опор из железобетонных блоков | м3 | 239,5 | 245,1 | 0,6 | 58701,45 | 143,7 | ||
| 2.2.Монолитная кладка опор железобетонная (бетон заполнения тела опоры) | м3 | 289 | 74,9 | 0,8 | 21646,1 | 231,2 | ||
| Итого по опоре № 2 | 124371,3 | 2001,61 | ||||||
| Опора № 3 | ||||||||
| 1.Фундамент |
|
|
|
|
|
| ||
| 1.2.Устройство железобетонных буронабивных столбов с учетом арматуры в тяжелых грунтах | м3 | 27,1 | 681 | 28,7 | 18455,1 | 777,77 | ||
| 1.3.Монолитные железобетонные ростверки | м3 | 169 | 89,9 | 1,1 | 15193,1 | 185,9 | ||
| 2.Тело опоры |
|
|
|
| 0 | 0 | ||
| 2.1. Устройство сборных опор из железобетонных блоков | м3 | 144,6 | 245,1 | 0,6 | 35441,46 | 86,76 | ||
| 2.2.Монолитная кладка опор железобетонная (бетон заполнения тела опоры) | м3 | 205 | 74,9 | 0,8 | 15354,5 | 164 | ||
| Итого по опоре № 3 | 84444,16 | 1214,43 | ||||||
Продолжение таблицы В.3
| Пролетные строения длиной 66 м | ||||||||
| 1.Стоимость пролетного строения из низколегированной стали | т | 208 | 564 | - | 117312 | - | ||
| 2.Монтаж пролетного строения в полунавес | т | 208 | 73,2 | 4,3 | 15225,6 | 894,4 | ||
| 3.Мостовое полотно на балласте | п.м | 66 | 123,7 | 23,6 | 8164,2 | 1557,6 | ||
| Итого по одному пролетному строению | 140701,8 | 2452 | ||||||
| Итого по всем пролетным строениям | 281403,6 | 4904 | ||||||
| Итого по мосту | 574237,4 | 11089,4 | ||||||
Таблица В.4 – Ведомость подсчета стоимости и трудоемкости строительства моста по варианту №4
| Наименование работ | Ед. изм. | Объем | Цена (руб.) | Трудоемкость (ч-д) | Общая стоимость (руб.) | Общая трудоемкость (ч-д) |
| Опора № 1 | ||||||
| 1.Фундамент |
|
|
|
|
|
|
| 1. Разработка скважины в тяжелых грунтах | м3 | 291,8 | 155,4 | 17,9 | 45345,72 | 5223,22 |
| 1.2.Устройство буроопускных столбов фундамента | м3 | 251,3 | 86,5 | 1,2 | 21737,45 | 301,56 |
| 1.3 Монолитные железобетонные ростверки | м4 | 279 | 89,9 | 1,1 | 25082,1 | 306,9 |
| 2.Тело опоры |
|
|
|
|
|
|
| 2.1.Монолитная кладка опор железобетонная | м3 | 44,5 | 86,8 | 0,8 | 3862,6 | 35,6 |
| Итого по опоре № 1 | 96027,87 | 5867,28 | ||||
| Опора № 2 | ||||||
| 1.Фундамент |
|
|
|
|
|
|
| 1.2.Устройство железобетонных буронабивных столбов с учетом арматуры в тяжелых грунтах | м3 | 51,36 | 419 | 18,5 | 21519,84 | 950,16 |
| 1.2.Монолитные железобетонные ростверки | м3 | 110,5 | 89,9 | 1,1 | 9933,95 | 121,55 |
| 2.Тело опоры |
|
|
|
| 0 | 0 |
| 2.1. Устройство сборных опор из железобетонных блоков | м3 | 209,5 | 245,1 | 0,6 | 51348,45 | 125,7 |
Продолжение таблицы В.4
| 2.2.Монолитная кладка опор железобетонная (бетон заполнения тела опоры) | м3 | 289 | 74,9 | 0,8 | 21646,1 | 231,2 |
| Итого по опоре № 2 | 104448,3 | 1428,61 | ||||
| Опора № 3 | ||||||
| 1.Фундамент |
|
|
|
|
|
|
| 1.2.Устройство железобетонных буронабивных столбов с учетом арматуры в тяжелых грунтах | м3 | 31,36 | 419 | 18,5 | 13139,84 | 580,16 |
| 1.2.Монолитные железобетонные ростверки | м3 | 110,5 | 89,9 | 1,1 | 9933,95 | 121,55 |
| 2.Тело опоры |
|
|
|
| 0 | 0 |
| 2.1. Устройство сборных опор из железобетонных блоков | м3 | 129,5 | 245,1 | 0,6 | 31740,45 | 77,7 |
| 2.2.Монолитная кладка опор железобетонная (бетон заполнения тела опоры) | м3 | 289 | 74,9 | 0,8 | 21646,1 | 231,2 |
| Итого по опоре № 3 | 76460,34 | 1010,61 | ||||
| Опора № 4 | ||||||
| 1.Фундамент |
|
|
|
|
|
|
| 1. Разработка скважины в тяжелых грунтах | м3 | 28,27 | 155,4 | 17,9 | 4393,158 | 506,033 |
| 1.2.Устройство буроопускных столбов фундамента | м3 | 18,09 | 86,5 | 1,2 | 1564,785 | 21,708 |
| 1.3 Монолитные железобетонные ростверки |
| 104,7 | 89,9 | 1,1 | 9412,53 | 115,17 |
| 2.Тело опоры | м3 |
|
|
| 0 | 0 |
| 2.1.Монолитная кладка опор железобетонная | м3 | 10,3 | 86,8 | 0,8 | 894,04 | 8,24 |
| Итого по опоре №4 | 16264,51 | 651,151 | ||||
| Пролетные строения длиной 88 м | ||||||
| 1.Стоимость пролетного строения из низколегированной стали | т | 332,8 | 564 | - | 187699,2 | - |
| 2.Монтаж пролетного строения в полунавес | т | 332,8 | 73,2 | 4,3 | 24360,96 | 1431,04 |
| 3.Мостовое полотно на балласте | п.м | 89,14 | 123,7 | 2,6 | 11026,62 | 231,764 |
| Итого по одному пролетному строению | 223086,8 | 1662,804 | ||||
Продолжение таблицы В.4
| Пролетные строения длиной 18 м | ||||||
| 1.Стоимость пролетного строения из низколегированной стали | т | 33,2 | 564 | - | 18724,8 | - |
| 2. Монтаж пролетных строений консольным краном | т | 33,2 | 73,2 | 4,3 | 2430,24 | 142,76 |
| 3.Мостовое полотно на балласте | п.м | 18,8 | 123,7 | 2,6 | 2325,56 | 48,88 |
| Итого по одному пролетному строению | 23480,6 | 191,64 | ||||
| Итого по всем пролетным строениям | 270048 | 2046,084 | ||||
| Итого по мосту | 563249,7 | 11003,74 | ||||
Таблица В.5 – Ведомость подсчета стоимости и трудоемкости строительства моста по варианту №5
| Наименование работ | Ед. изм. | Объем | Цена (руб.) | Трудоемкость (ч-д) | Общая стоимость (руб.) | Общая трудоемкость (ч-д) | ||
| Опора № 1 | ||||||||
| 1.Фундамент |
|
|
|
|
|
| ||
| 1.1.Устройство железобетонных буронабивных столбов с учетом арматуры в тяжелых грунтах | м3 | 151 | 419 | 18,5 | 63269 | 2793,5 | ||
| 1.2.Монолитные железобетонные ростверки | м3 | 69,4 | 89,9 | 1,1 | 6239,06 | 76,34 | ||
| 2.Тело опоры |
|
|
|
|
|
| ||
| 2.1.Монолитная кладка опор железобетонная | м3 | 109 | 86,8 | 0,8 | 9461,2 | 87,2 | ||
| 2.2.Устройство сборных опор из железобетонных блоков | м3 | 20,6 | 245,1 | 0,6 | 5049,06 | 12,36 | ||
| Итого по опоре № 1 | 84018,32 | 2969,4 | ||||||
| Опора № 2 | ||||||||
| 1.Фундамент |
|
|
|
|
|
| ||
| 1.2.Устройство железобетонных буронабивных столбов с учетом арматуры в тяжелых грунтах | м3 | 61,36 | 419 | 18,5 | 25709,84 | 1135,16 | ||
| 1.2.Монолитные железобетонные ростверки | м3 | 110,5 | 89,9 | 1,1 | 9933,95 | 121,55 | ||
| 2.Тело опоры |
|
|
|
| 0 | 0 | ||
Продолжение таблицы В.5
| 2.1. Устройство сборных опор из железобетонных блоков | м3 | 139,5 | 245,1 | 0,6 | 34191,45 | 83,7 | ||
| 2.2.Монолитная кладка опор железобетонная (бетон заполнения тела опоры) | м3 | 289 | 74,9 | 0,8 | 21646,1 | 231,2 | ||
| Итого по опоре № 2 | 91481,34 | 1571,61 | ||||||
| Опора № 3 | ||||||||
| 1.Фундамент |
|
|
|
|
|
| ||
| 1.2.Устройство железобетонных буронабивных столбов с учетом арматуры в тяжелых грунтах | м3 | 51,36 | 419 | 18,5 | 21519,84 | 950,16 | ||
| 1.2.Монолитные железобетонные ростверки | м3 | 110,5 | 89,9 | 1,1 | 9933,95 | 121,55 | ||
| 2.Тело опоры |
|
|
|
| 0 | 0 | ||
| 2.1. Устройство сборных опор из железобетонных блоков | м3 | 119,5 | 245,1 | 0,6 | 29289,45 | 71,7 | ||
| 2.2.Монолитная кладка опор железобетонная (бетон заполнения тела опоры) | м3 | 157 | 74,9 | 0,8 | 11759,3 | 125,6 | ||
| Итого по опоре № 3 | 72502,54 | 1269,01 | ||||||
| Опора № 4 | ||||||||
| 1.Фундамент |
|
|
|
|
|
| ||
| 1.2.Устройство железобетонных буронабивных столбов с учетом арматуры в тяжелых грунтах | м3 | 27,1 | 681 | 28,7 | 18455,1 | 777,77 | ||
| 1.3.Монолитные железобетонные ростверки | м3 | 169 | 89,9 | 1,1 | 15193,1 | 185,9 | ||
| 2.Тело опоры |
|
|
|
| 0 | 0 | ||
| 2.1. Устройство сборных опор из железобетонных блоков | м3 | 144,6 | 245,1 | 0,6 | 35441,46 | 86,76 | ||
| 2.2.Монолитная кладка опор железобетонная (бетон заполнения тела опоры) | м3 | 205 | 74,9 | 0,8 | 15354,5 | 164 | ||
| Итого по опоре № 4 | 84444,16 | 1214,43 | ||||||
Продолжение таблицы В.5
| Пролетные строения длиной 44 м | ||||||||
| 1.Стоимость пролетного строения из низколегированной стали | т | 107,2 | 564 | - | 60460,8 | - | ||
| 2.Монтаж пролетного строения в полунавес | т | 107,2 | 73,2 | 4,3 | 7847,04 | 460,96 | ||
| 3.Мостовое полотно на балласте | п.м | 44 | 123,7 | 2,6 | 5442,8 | 114,4 | ||
| Итого по одному пролетному строению | 73750,64 | 575,36 | ||||||
| Итого по всем пролетным строениям | 221251,9 | 1726,08 | ||||||
| Итого по мосту | 553698,3 | 10750,53 | ||||||
Таблица В.6 – Ведомость подсчета стоимости и трудоемкости строительства моста по варианту №6
| Наименование работ | Ед. изм. | Объем | Цена (руб.) | Трудоемкость (ч-д) | Общая стоимость (руб.) | Общая трудоемкость (ч-д) | ||
| Опора № 1 | ||||||||
| 1.Фундамент |
|
|
|
|
|
| ||
| 1.1.Устройство железобетонных буронабивных столбов с учетом арматуры в тяжелых грунтах | м3 | 151 | 419 | 18,5 | 63269 | 2793,5 | ||
| 1.2.Монолитные железобетонные ростверки | м3 | 69,4 | 89,9 | 1,1 | 6239,06 | 76,34 | ||
| 2.Тело опоры |
|
|
|
|
| |||
| 2.1.Монолитная кладка опор железобетонная | м3 | 109 | 86,8 | 0,8 | 9461,2 | 87,2 | ||
| 2.2.Устройство сборных опор из железобетонных блоков | м3 | 20,6 | 245,1 | 0,6 | 5049,06 | 12,36 | ||
| Итого по опоре № 1 | 84018,32 | 2969,4 | ||||||
| Опора № 2 | ||||||||
| 1.Фундамент |
|
|
|
|
|
| ||
| 1.2.Устройство железобетонных буронабивных столбов с учетом арматуры в тяжелых грунтах | м3 | 61,36 | 419 | 18,5 | 25709,84 | 1135,16 | ||
| 1.2.Монолитные железобетонные ростверки | м3 | 110,5 | 89,9 | 1,1 | 9933,95 | 121,55 | ||
| 2.Тело опоры |
|
|
|
| ||||
Продолжение таблицы В.6
| 2.1. Устройство сборных опор из железобетонных блоков | м3 | 189,5 | 245,1 | 0,6 | 46446,45 | 113,7 | ||
| 2.2.Монолитная кладка опор железобетонная (бетон заполнения тела опоры) | м3 | 239 | 74,9 | 0,8 | 17901,1 | 191,2 | ||
| Итого по опоре № 2 | 99991,34 | 1561,61 | ||||||
| Опора № 3 | ||||||||
| 1.Фундамент |
|
|
|
|
|
| ||
| 1.2.Устройство железобетонных буронабивных столбов с учетом арматуры в тяжелых грунтах | м3 | 27,1 | 681 | 28,7 | 18455,1 | 777,77 | ||
| 1.3.Монолитные железобетонные ростверки | м3 | 169 | 89,9 | 1,1 | 15193,1 | 185,9 | ||
| 2.Тело опоры |
|
|
|
| 0 | 0 | ||
| 2.1. Устройство сборных опор из железобетонных блоков | м3 | 144,6 | 245,1 | 0,6 | 35441,46 | 86,76 | ||
| 2.2.Монолитная кладка опор железобетонная (бетон заполнения тела опоры) | м3 | 205 | 74,9 | 0,8 | 15354,5 | 164 | ||
| Итого по опоре № 3 | 84444,16 | 1214,43 | ||||||
| Пролетные строения длиной 66 м | ||||||||
| 1.Стоимость пролетного строения из низколегированной стали | т | 197,7 | 564 | - | 111502,8 | - | ||
| 2.Монтаж пролетного строения в полунавес | т | 197,7 | 73,2 | 4,3 | 14471,64 | 850,11 | ||
| 3.Мостовое полотно на балласте | п.м | 66 | 123,7 | 2,6 | 8164,2 | 171,6 | ||
| Итого по одному пролетному строению | 134138,6 | 1021,71 | ||||||
| Итого по всем пролетным строениям | 268277,3 | 2043,42 | ||||||
| Итого по мосту | 536731,1 | 10880,86 | ||||||
