Стрела, м – 45+18;

Скорость подъема основного крюка, м\мин - 9,15;

Частота вращения поворотной платформы, об/мин - 0,5-0,135;

Мах скорость передвижения, км/ч - 70;

Полная масса крана, т – 42,5.

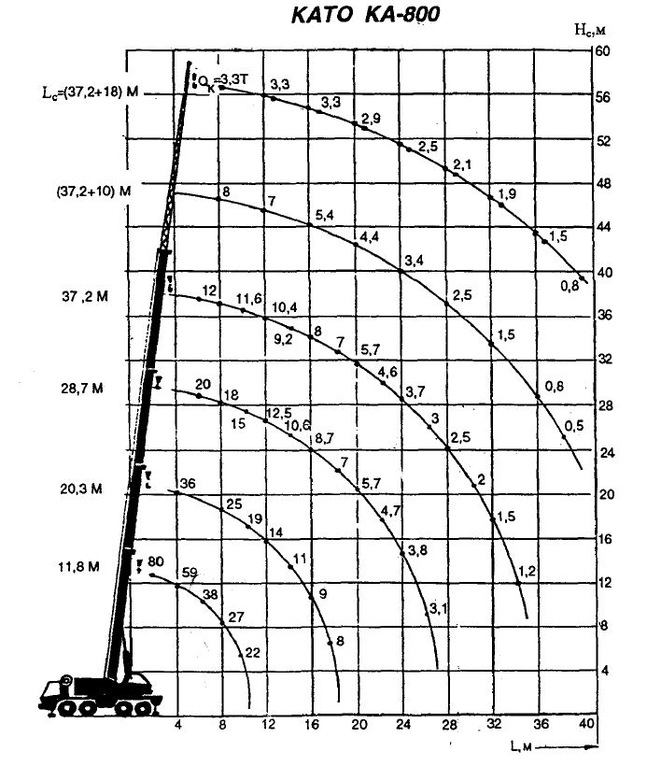

Рисунок Д.3. Характеристика грузоподъемности крана

Бульдозер Т-130

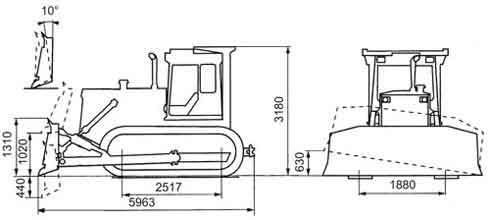

Рисунок Д.4 – Габаритная схема бульдозера Т-130

Характеристики бульдозера Т-130

Номинальная эксплуатационная мощность двигателя, кВт (л.с.)-177,7

Удельный расход топлива при номинальной мощности, г/кВт*ч - 244,3

Вместимость топливного бака, л - 290

Колея, мм - 1880

Продольная база, мм - 2478

Дорожный просвет, мм - 415

Ширина башмаков, мм - 500

Удельное давление на грунт, МПа (кгс/см2) - 0,05 (0,5)

Габаритные размеры, мм - 5193х2475х3085

Масса, кг – 14320

Компрессор НВ-10

Тип - Винтовой

Производительность, м3/мин - 11,2

Избыточное давление, кгс/см2 - 7

Потребляемая мощность, кВт - 73,92

Тип и марка привода - ЯМЗ-236М2

Мощность двигателя, кВт (л.с.) - 132 (180)

Габаритные размеры, мм (длина*ширина*высота) - 3240х1710х1550

Масса, кг – 2730

Дизельная электростанция ДЭС-100

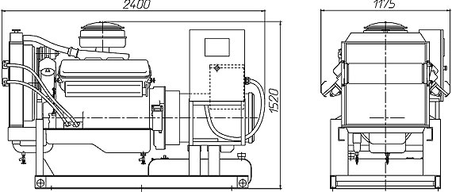

Рисунок Д.5 – Габаритная схема дизельной электростанции ДЭС-100

Номинальная мощность (длительная), кВт/кВА - 100/125

Максимальная часовая мощность, кВт/кВА - 110/137,5

Род тока - переменный трехфазный

Номинальное напряжение, В - 400

Номинальная частота, Гц - 50

Номинальный коэффициент мощности - 0,8

Номинальный ток, А - 180

Частота вращения вала двигателя, мин-1 - 1500

Продолжительность непрерывной работы при номинальной мощности, ч -8

Система топливопитания, л. - 200

Габаритные размеры, мм (длина*ширина*высота) - 2450x1040x1145

Масса сухого электроагрегата, кг – 2050

Бетононасос БС-126

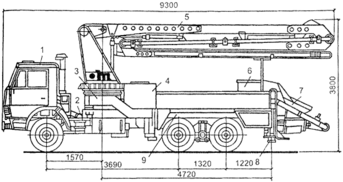

Рисунок Д.6 – Габаритные размеры бетононасоса БС-126

Производительность – 5…65м³/ч

Угол поворота стрелы, град – 18

Наибольшее давление в приводном гидроцилиндре, МПа – 16

Давление, развиваемое в транспортном цилиндре, Мпа – 6

Дальность транспортировки бетонной смеси, м -350

Вместимость приемного бункера, м³ – 0,7

Высота загрузки бетонной смес, мм – 1400

Ход поршня, мм – 1400

Габариты, мм – 10000х2500х3500

Бетоносмеситель

Рисунок Д.7. Бетоносмеситель

Модель миксера – КАМАЗ 65115

Объём цистерны – 6м³

Список чертежей

1. Чертеж №1 – Варианты моста. Фасад, поперечные разрезы;

2. Чертеж №2 – Варианты моста. Фасад, поперечные разрезы;

3. Чертеж №3 – Варианты моста. Фасад, поперечные разрезы;

4. Чертеж №4 – Вид моста. Фасад, поперечные разрезы, спецификация;

5. Чертеж №5 – Конструкция береговой опоры. Общий вид;

6. Чертеж №6 – Конструкция промежуточной опоры. Общий вид;

7. Чертеж №7 – Конструкция береговой опоры. Арматурный чертеж плиты ростверка, арматурные сетки;

8. Чертеж №8 – Конструкция береговой опоры. Опалубочный чертеж столба, арматурный чертеж столба, сечения, узлы;

9. Чертеж №9 – Конструкция промежуточной опоры. Арматурный чертеж плиты ростверка, арматурные сетки;

10. Чертеж №10 – Конструкция промежуточной опоры. Опалубочный чертеж стойки, арматурный чертеж стойки, сечения, узлы

11. Чертеж №11 – Проект производства работ. Технологическая схема сооружения береговой опоры №1;

12. Чертеж №12 – Проект производства работ. Технологическая схема сооружения промежуточной опоры №2;

13. Чертеж №13 – Проект производства работ. Технологическая схема монтажа пролётных строений;

14. Чертеж №14 – Организация строительства. Строительная площадка;

15. Чертеж №15 – Организация строительства. Линейный график производства работ.
