Рис. Установка объемной идентификации.
Принцип визирной линии используется для оптического декодера.
Рис. Структура оптического декодера и многоразрядный диск.
Вид отклика формирует ЛС:
- бинарный выходной сигнал (есть/нет или 0/1) быстро отрабатывается с помощью ПЛК,
- аналоговый сигнал (амплитуда, частота, фаза) требует для обработки микроЭВМ.
Цветовой код.

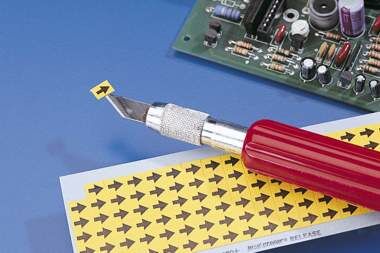

Цветовые метки в виде самоклеящихся дисков помещаются на край платы после окончания операции как свидетельство ее выполнения. Наличие полного набора цветных дисков позволяет очень быстро удостовериться в завершении цикла изготовления. Цветные ярлыки могут использоваться для идентификации электронных компонентов, требующих осторожного обращения. Ярко желтая этикетка предупреждает об опасности электростатического разряда.

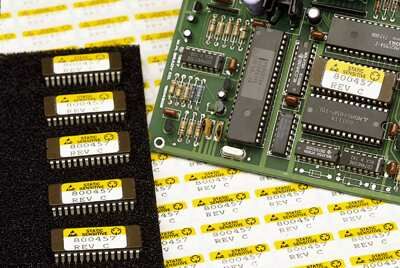

Этикетки предназначены для предупреждения возможности повреждения электронных устройств статическим зарядом.
Предназначены для оперативной маркировки при отбраковке, контроле, маркировка мест на печатной плате для контроля параметров и т.п.
Фотоэлектрический метод может быть использован для считывания маркировки объекта в виде цветового кода, который включает последовательность полос разного цвета. Идентификационный признак кодируется цветом и местом расположения полосы относительно базы.
Рис. Пример цветовой метки.
Каждый цвет выделяется оптическим фильтром. Для распознавания цвеа изображения используются 3 фотодиода с фильтрами основных цветов или 3-элементный датчик (MAZeT). Перед диодами установлено 3 диэлектрических спектральных фильтра, каждый из которых пропускает только один цвет: красный или зеленый или синий.
Этот же метод применяется для сортировки изделий по цвету. Датчик цветовой метки или грань двух цветов может активизировать исполнительные устройства: например, остановки ленты для последующей разрезки.
Рис. 3-элементный датчик (MAZeT): конструктивы, частотная характеристика и структурная схема обработки сигнала.
Определять сигнал можно с помощью градиента серого цвета отраженного луча светодиодов различных цветов..

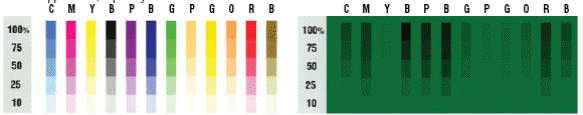

Рис. Отраженные сигналы белого, зеленого, синего и красного светодиодов. (Свой цвет проходит беспрепятственно, поэтому не видим.)
