Видом алфавита называют способ кодирования информации. Среди
многочисленных способов кодирования при конструировании РЭС наи-
более часто пользуются условными знаками, буквами, цифрами, цветом
и яркостью. При выборе алфавита учитываются многие особенности
решения конкретных задач, качественные и количественные характери-
стики, степень важности и сложности, время поиска, опознания, деко-
дирования и т.д. Кроме этого, конструктор обязательно должен учиты-
вать те знания, которые сложились и прочно закрепились в опыте лю-
дей, использующих данную аппаратуру. Это помогает быстрому воз-
никновению ассоциаций и повышает точность кодирования [42, 43].

Цифры используются для количественной оценки, буквы — для пе-
редачи информации о названии, цвет — о значимости. Геометрические
фигуры применимы для качественных характеристик, когда требуется
наглядность при быстрой переработке информации.

В задачах опознания наибольший эффект дает кодирование формой
и цветом. Использование цвета обеспечивает минимальное время по-
иска объекта, тогда как яркость и размер символа требуют больших
временных затрат для чтения информации. При использовании в каче-
стве кодов формы, размера, цвета и расположения символов наиболь-
шую наглядность обеспечивают цвет и форма знака.

Под длиной алфавита понимается количество знаков, которое при-
надлежит тому или иному способу кодирования. Длина алфавита опре-
деляет динамический объем характеристик объекта, который можно
описать с помощью данного алфавита. Примеры визуальных кодов при-
ведены в табл. 8.3.

Под мерностью кода понимается количество значимых и меняющих-
ся параметров сигнала. С помощью многомерных сигналов можно пере-
дать одновременно значительно больше информации, чем с помощью
одномерного.

Мера абстрактности кода характеризует приближение кодового зна-
ка к кодируемому объекту. Возможны два варианта абстрагирования:
абсолютный код, не связанный с содержанием сообщения (рис. 8.4, а),
и код, отражающий в большей или меньшей мере физическую сущ-
ность объекта (рис. 8.4,6). Мера абстракции кода имеет большое значе-
ние при кодировании формой. Высокая точность опознания наблюдает-
ся там, где форма знака имеет признаки или характерные черты коди-
руемого объекта. Например, режим работы генератора можно предста-
вить двояко (рис. 8.5). Легко видеть, что сокращение слова и его замена

317

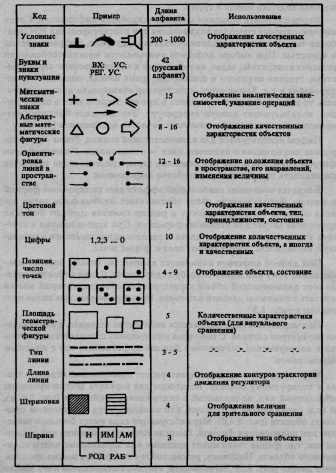

Таблица 8.3

318

Рис. 8.4. Условные знаки с различной степенью
абстракции: а — полный; б — частичный

Рис. 8.5. Оформление кодовой группы: а — текстом; б — символами

на абстрактное изображение амплитуды сигнала ускоряют процесс по-
нимания и, следовательно, улучшают управление прибором:

непрерывный (непр.) — ~;

постоянный (пост.) — =;

импульсный (имп.) —J1 ;

меандровый (меандр.) — ^J\T .

Проблема компоновки кодовых знаков возникает тогда, когда коди-
рование информации ведется несколькими способами. Присутствие
сигналов, принадлежащих разным алфавитам на одной лицевой пане-
ли, заставляет более строго и внимательно относиться как к их разме-
щению, так и к четкому различию их признаков. Причем требуется,, что-

319

бы разграничение шло не только между способами кодирования, но и
по четкой последовательности символов внутри алфавита. Конструк-
тору нужно соблюдать ряд выработанных опытом правил:

основной классификационный знак объекта кодируется контурным
знаком, который должен представлять собой замкнутую фигуру;

знак может иметь не только контур, но и дополнительные детали,
которые не должны пересекать или искажать основной символ;

не следует перегружать знак деталями, кроме того, использование
букв снаружи и внутри контура затрудняет чтение знака;
предпочтительно использование симметричных символов.
Самым универсальным средством представления информации на
зрительных индикаторах является кодирование условными знаками.
Они обладают самым большим алфавитом различных символов, хоро-
шо используют предшествующий опыт, на который может опираться
конструктор при разработке символов. Легко различаются и распозна-
ются простые геометрические фигуры, состоящие из небольшого коли-
чества элементов. Фигуры, составленные из прямых линий, различают-
ся лучше, чем фигуры, имеющие много углов и криволинейных элемен-
тов. На этом основании треугольник более удобная фигура для кодиро-
вания, чем квадрат, квадрат лучше, чем шестигранник, шестигранник
— чем восьмигранник и т.д.

Условные знаки могут быть контурными и силуэтными.
Предпочтение отдается силуэтным, однако имеется ряд ограниче-
ний. Во-первых, нельзя использовать внутренние детали для кодирова-
ния дополнительной информации; во-вторых, недопустимо сочетание
контурных и силуэтных знаков, так как увеличивается время поиска в
2-3 раза.

Рис. 8.6. Примеры условных знаков различной
сложности

Время считывания ус-
ловного знака зависит от
его углового размера, све-
товых характеристик и
сложности. Чем сложнее
знак, тем больше времени
требуется на его опознание.
Принято все множество
знаков разделять на три ка-
тегории: простые (а), сред-
ней сложности (б), слож-
ные (в) (рис. 8.6). Из приве-
денных примеров видно, что простые знаки имеют для опознания толь-
ко внешний контур. Знаки средней сложности обладают дополнитель-
ными деталями внутри или снаружи контура, а сложные знаки имеют

320

наружные и внутренние детали. Для чтения условных знаков различной
сложности требуются разные предельные угловые размеры и различ-
ная величина контраста. Чем сложнее знак, тем больше у него деталей,
тем больше контраст требуется для его опознания. Усредненные харак-
теристики знаков приведены в табл. 8.4.

Таблица 8.4

На рис. 8.6 приведены принятые в нашей стране условные обозначе-
ния на органах управления различных радиоустройств [42, 43].

Качественные характеристики информации чаще всего кодируются
буквами в виде надписей. Буквы, как и знаки, делятся на простые, сред-
ней сложности, сложные. Простые буквы: Г, Л, П, Т, О,' С, У, X; к знакам
средней сложности следует отнести: А, Б, В, 3, Е, И, К, Н, Р, Ц, Ч, Э, Ь;
сложными считаются: Д, Ж, М, Щ, Ш, Ю, Ъ, Ы, И, Ф, Я.

Для выполнения надписей на приборах существуют специальные
шрифты [44]. Наиболее распространенным для выполнения надписей
на лицевых панелях является прямой рубленый шрифт (ГОСТ 2330-76,
ГОСТ 3489-71).

Для улучшения внешнего вида прибора конструктор может отка-
заться от формально-равнодушного рубленого шрифта и использовать
так называемые свободные стилизованные шрифты. Обычно их исполь-
зуют в рекламных целях для оформления бытовой аппаратуры. Приме-
ры таких шрифтов представлены на рис. 8.7 и 8.8.

Пояснительные надписи могут выполняться полностью, сокращен-
но или в виде аббревиатур. Одна и та же надпись должна быть либо
полной, либо сокращенной. По возможности ее следует делать макси-
мально краткой, но понятной. Если делается сокращение, то оно долж-
но заканчиваться согласной буквой. Сокращается столько букв, сколь-
ко необходимо для сохранения в оставшейся части смысла слова. Дру-
гими словами код должен быть таким, чтобы его нельзя было спутать с
общепринятыми и другими сокращенными словами. Например, ВКЛЮ-
ЧЕНИЕ — ВКЛ, АВТОМАТ — АВТ, КАЛИБРОВКА — КАЛИБР. Надписи аббревиатуры составляются из начальных букв слов, составляющих полное наименование прибора или объекта: ВТОРИЧНЫЙ ИСТОЧНИК ПИТАНИЯ — ВИП, ГЕНЕРАТОР СТАНДАРТНЫХ СИГНАЛОВ — ГСС.

321

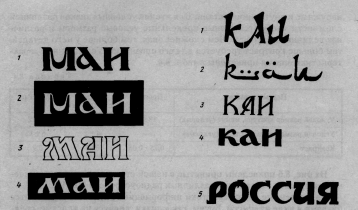

Рис. 8.7. Примеры стилизован- р_ис.8.8. Примеры надписей в нацио-

ных надписей: 1 — славянский нальном стиле:1 — арабский;

устав, прямой контраст; 2 — сла- 2 — стилизация арабского;

вянский устав, обратный конт- 3_ старославянский;

раст; 3 — русский сувенир, кон- 4 — полуустав; 5 — украинский

турное начертание; 4 — стилиза-
ция полуустава, обратный

контраст

Можно пользоваться буквенными сокращениями надписей, образован-
ных из сложных слов. В этом случае в аббревиатуру включаются первые
буквы корней, составляющих сложное слово: РАДИОКОМПАС — РК,

ВОЛЬТ-АМПЕРНАЯ ХАРАКТЕРИСТИКА —
ВАХ, ШИРОТНО-ИМПУЛЬСНАЯ МОДУЛЯ-
ЦИЯ — ШИМ. Правила сокращения и состав-
ления подобных надписей регламентируются
[45].

К надписям разрешается добавлять обозна-
чение физических величин, цифры, условные
знаки: СЕТЬ -220 В или -220 В, ВЫСОКАЯ
ЧАСТОТА или ВЧ.МГЦ, ОСЛАБЛЕНИЕ или
ОСЛАБ.ДБ (рис. 8.9).

Рис. 8.9. Примеры оформ-
ления надписей, содержа-
щих буквы — цифры —символы

322

Надписи наносятся в непосредственной
близости от соответствующего органа управ-
ления, индикации или коммутации в удобном
для чтения месте. Предпочтительно горизон-

322

тальное расположение над элементом, к
которому относится надпись, или на са-
мом торце (рис. 8.10).

Рис. 8.10. Размещение надписей
относительно регулятора

Цифры на лицевой панели выполня-
ются по тем же правилам, что и буквы.
Важным условием различимости букв и
цифр является выбор их формы. При раз-
работке шрифта конструктор, прежде
всего, должен избегать сходных знаков и

Рис. 8.11. Способы начерта-
ния цифр: а — шрифт Берге-
ра; б — шрифт Макворта;
в — шрифт Слейта

выделять характерные признаки, отличающие цифры друг от друга.
Арабский цифровой алфавит состоит из знаков, многие из которых не
удовлетворяют требованиям хорошей различимости. Такие цифры, как
7и9, 5и6, Зи5 отличаются друг от друга только одним или двумя
признаками. Поэтому возможны ошибки при их чтении. Хорошо разли-
чаются цифры: 1, 2, 4, 8, 0. Такие цифры, как
1, 4, 7 имеют в своем составе прямые линии,
которые обеспечивают наибольшую скоро-
сть и точность опознания. Чтобы исключить
ошибки при чтении и написании, использу-
ются специальные конфигурации цифр.
Так, читаемость и опознание цифр зависят
от взаимного расположения линий, образую-
щих знак. Наличие острых углов и прямых
линий ускоряет процесс опознания, поэтому
легче и быстрее опознаются цифры, образо-
ванные прямыми линиями, например шрифт
Бергера (рис. 8.11, а). При написании цифр удобно пользоваться вол-
нистыми линиями и по возможности отказаться от резких перепадов в
форме, например острых углов. Примером удобного для написания
шрифта является шрифт Макворта (рис. 8.11, б). Если цифровой код
предъявляется с высокой частотой, целесообразно каждой цифре при-
давать неповторимую форму и максимальное количество признаков от-
личия. Таким требованиям отвечает шрифт Слейта (рис. 8.11, в).

8.5. Выбор формы, композиции, фактуры и цвета лицевой панели

Под композицией лицевой панели понимается расположение, соот-
ношение, сочетание основных элементов и частей формы лицевой па-
нели, выполненные в определенной последовательности и придающие
ей законченный целостный вид. Основными элементами и частями
формы здесь, прежде всего, являются площади и формы, занимаемые
функциональными группами. Функциональная группа может быть пол-
