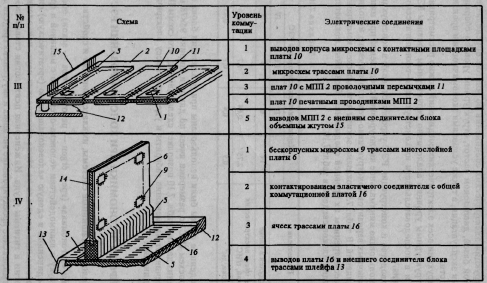

Таблица 7.9

Окончание табл. 7.9

Примечание. На схемах позициями 5,12 и 14 соответственно обозначены места коммутационных переходов от ячейки к пакету ячеек, несущие основания пакета ячеек и одной из них.

Конструкции электрических соединений во многом определяются
элементной базой, диапазоном частот, структурным уровнем сборки и
условиями эксплуатации, а также условиями экономичности и произво-
дительности.

Конструкции всех электрических соединений можно рассматривать
как по структурным уровням аналогично структурным уровням РЭС
[37], так и в последовательности их конструктивно-технологического
ислолнения.

Производство и конструкция РЭС упростятся, если в конструкции
будет использовано минимальное число уровней соединений при мини-
муме различных вариантов конструктивно-технологического исполне-

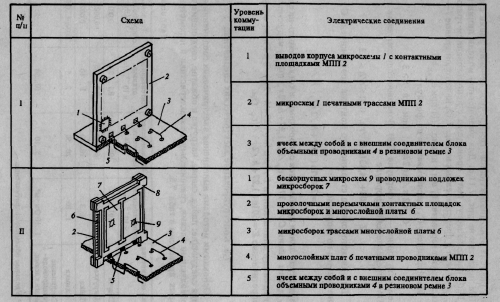

ния соединений. В табл. 7.9 показаны эскизы четырех схем компоновки
РЭС с рассмотрением их уровней соединений. Основные показатели
конструкций блоков сведены в табл. 7.10.

Таблица 7.10

Приведенные схемы были использованы при реализации блока на
800 микросхем (ИС) с размерами ячеек по длине и ширине 95x78 мм
[36]. Анализ данных табл. 7.10 позволяет сделать вывод, что схемы II и
IV обеспечивают наименьшие габариты и удельную массу электриче-
ских соединений.

8. ВОПРОСЫ ЭРГОНОМИКИ ПРИ КОНСТРУИРОВАНИИ РЭС
