Паровоз состоит из следующих основных частей (см. рисунок, 4а): парового котла 2, паровой машины 3, кривошипно-шатунного механизма 4, экипажной части.
Паровой котел паровоза предназначен для преобразования внутренней химической энергии топлива (угля) в тепловую энергию пара. Он состоит из трех главных частей: топки 1, цилиндрической части котла 2 и дымовой коробки 7. В нижней части топки 1 расположена колосниковая решетка 8, через которую в топку поступает воздух, необходимый для горения (окисления) топлива. Центральная часть топки имеет два ряда стенок — наружный и внутренний. Наружный ряд стенок образует кожух 9 топки, а внутренний, который облицовывается огнеупорным кирпичом, — огневую коробку 10. Оба ряда стенок соединены между собой связями. В задних стенках топки сделано шуровочное отверстие 11, через которое забрасывают уголь на колосниковую решетку. Передней стенкой топки служит трубная решетка 12.
Цилиндрическая часть котла изготавливается из стальных листов. В ней размещаются дымогарные 13 и жаровые 14 трубы, через которые газы проходят из топки в дымовую коробку 7. В жаровых трубах 14 дополнительно установлены элементы пароперегревателя. Все пространство котла вокруг дымогарных и жаровых труб заполнено водой.
На самом высоком месте цилиндрической части котла 2 размещается сухопарник 15. В верхней части дымовой коробки 7 установлена труба 16, через которую удаляются отработавшие газы.

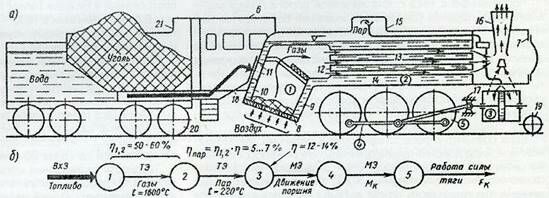

Рис.4 Схема общего устройства и принцип работы паровоза:
1 — топка; 2 — паровой котел; 3 — паровая машина; 4 — кривошипно-шатунный механизм; 5 — ведущее колесные пары; 6 — кабина машиниста; 7 — дымовая коробка; 8 — колосниковая решетка; 9 — кожух топки; 10 — огневая коробка; 11 — шуровочное отверстие; 12 —трубная решетка; 13 —дымогарные трубы; 14 —жаровые трубы; 15 — сухопарник; 16 — трубы для отработавших газов; 17 —ползун; 18 — рама; 19 — бегунковая колесная пара; 20 — поддерживающие колесные пары; 21 — тендер
Паровая машина 3 паровоза состоит из цилиндра, поршня и штока. Шток поршня паровой машины соединен с ползуном 17, через который механическая энергия передается на кривошипно-шатунный механизм 4.
Рекомендуемые материалы
Экипажная часть паровоза состоит из кабины (будки) машиниста 6, рамы 18, колесных пар с буксами и рессорного подвешивания. Колесные пары паровоза выполняют различные функции и, соответственно, называются: бегунковые 19, ведущие 5 и поддерживающие 20.
Неотъемлемой, хотя и самостоятельной, частью магистрального паровоза является тендер 21, на котором находятся запасы топлива, воды и смазочных материалов, а также углеподающий механизм.
Принцип работы паровоза основан на следующем (см. рисунок, 4,б). Топливо подается углеподающим механизмом из тендера 21 через шуровочное отверстие 11 на колосниковую решетку 8 огневой коробки топки.
Углерод и водород топлива взаимодействуют с кислородом воздуха, который поступает в топку через колосниковую решетку 8 — идет процесс горения топлива. В результате внутренняя химическая энергия топлива (ВХЭ) преобразуется в тепловую (ТЭ), носителем которой являются газы.
Газы, имея температуру 1000 — 1600 °С, проходят по жаровым и дымогарным трубам и нагревают их стенки. Тепло от стенок топки и труб передается воде. В результате нагрева воды образуется пар, который собирается вверху цилиндрической части котла. Из сухопарника 15 котла пар, имея давление 1,5 МПа (15 кгс/см2) и температуру около 220 °С, поступает в паровую машину 3 (см. рисунок, 4,а).
В паровой машине энергия пара преобразуется в механическую энергию (МЭ) поступательного движения поршня (см. рисунок, 4,б). Далее через шток и ползун энергия передается на кривошипно-шатунный механизм, где преобразуется в крутящий момент Мк, который приводит в движение ведущие колесные пары паровоза. При взаимодействии колес с рельсами крутящий момент Мк реализуется в силу Fк (движущую силу), обеспечивающую движение паровоза.
Паровозы отличают, прежде всего, простота конструкции и, следовательно, высокая надежность в работе, а также потребление самого дешевого топлива (уголь, торф и др.). Однако этот тип локомотивов имеет ряд серьезных недостатков, которые и предопределили его замену на другие виды тяги: очень низкая экономичность паровоза, высокая трудоемкость работы локомотивной бригады, особенно при удалении шлака из топки, высокая стоимость текущего обслуживания и ремонта котла по отношению к затратам на изготовление и эксплуатацию паровоза, небольшой (100 — 150 км) пробег без пополнения запасов угля и до 70 — 80 км — без набора воды.
В чем же причины низкой экономичности паровозов? Перечислим основные пути потерь энергии в паровом котле работающего паровоза:
· часть угля (мелкие кусочки), попадая в топку, не сгорает, а проваливается через колосниковую решетку или вместе с газами через трубу выбрасывается в атмосферу;
· большие потери тепловой энергии при взаимодействии поверхности котла и окружающего воздуха, особенно в зимнее время;
· от газов, уходящих через трубу, которые имеют достаточно высокую температуру (около 400 °С|.
Для повышения эффективности процесса теплоотдачи от газов к воде котла потребовалось бы в несколько раз увеличить длину жаровых труб и котла, что в принципе невозможно из-за массогабаритных ограничений локомотива. По этим причинам лишь 50—60 % внутренней химической энергии топлива идет на образование и перегрев пара в котле паровоза. Следовательно, кпд топки и котла вместе взятых составляют 50—60 % (см. рисунок, 4,б).
И, наконец, принципиальный недостаток паровых машин паровозов — конструктивная невозможность получения их кпд более 15 — 20 %. Пар, совершая работу, т.е. перемещая поршень, должен расшириться е объеме, пока его давление не сравняется с атмосферным. Для этого надо многократно увеличить рабочий ход поршня в цилиндре, что в условиях массогабаритных ограничений локомотива сделать невозможно. На отечественных паровозах реально удавалось достигнуть значений кпд паровой машины 12 — 14 %.
Люди также интересуются этой лекцией: Деловые игры и хозяйственные ситуации.
В целом кпд паровоза, определяемый через произведение кпд отдельных элементов энергетической цепи, может составить 5 — 7 %, т.е. из каждых 100 т угля лишь 5 — 7 т. идет на создание движущей силы, остальное безвозвратно теряется (идет на нагревание и загрязнение окружающей среды).
Какими же путями можно повысить эффективность паровозной тяги?
Первый. Если котлы отдельных паровозов объединить и поставить на землю, теплоизолировать их от окружающей среды (построить здание), существенно повысить давление пара в котлах, а паровую машину заменить на более экономичный двигатель, например, на паровую турбину, энергию которой передать электрическому генератору, то в результате получим тепловую электростанцию. От нее можно электрическую энергию передать к локомотивам, снабдив их колесные пары электродвигателями. Так возникла идея использования для тяги электрических локомотивов — электровозов.
Второй. Если вместо пароэнергетической установки внешнего сгорания (котла и паровой машины) поставить на локомотив двигатель внутреннего сгорания — получится тепловоз; если газотурбинный двигатель — газотурбовоз; атомный реактор — атомный локомотив.
И третий. Если заменить на паровозе паровую машину и кривошипно-шатунный механизм на турбогенератор (паровую турбину и электрический генератор) и снабдить колесные пары электродвигателями — возникнет паротурбовоз.
Общее устройство и принципы работы перечисленных выше типов локомотивов будут рассмотрены в следующих параграфах.
