Объёмные счетчики
2. Объёмные счетчики
Объемные счетчики предназначены для измерения объема жидких продуктов при малых скоростях движения, в том числе высоковязких продуктов (до 3000 мм2/с). При учете нефти и нефтепродуктов наибольшее распространение получили два типа объемных счетчиков - лопастные (камерные) и с овальными шестернями. Рассмотрим некоторые типы счетчиков зарубежных фирм.

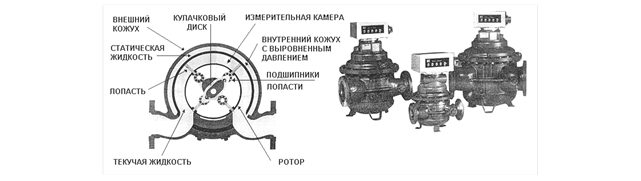

На рис.3.8 приведена схема и общий вид лопастных счетчиков фирмы “Smith Meter Inc”, которые считаются одними из лучших в мире.
Счетчик состоит из корпуса, ротора, в пазах которого находятся лопасти и устройства преобразования. Внутри ротора находится кулачковый диск специального профиля, к которому прижаты лопасти (через подшипники качения). Корпус выполнен с двойными стенками, в полости между которыми находится жидкость для уравновешивания давления и сохранения постоянного объема внутренней камеры. Счетчик работает по принципу вытеснения (переноса) равных объемов жидкости из входа в выход корпуса.
Рис.3.8. Лопастные счетчики фирмы “Smith Meter Inc”.
Это происходит следующим образом. Когда жидкость проходит через счетчик под воздействием потока на лопасти ротор вращается и под воздействием кулачкового диска лопасти то выдвигаются из ротора, достигая внутренней стенки, то возвращаются внутрь ротора. Кулачковый диск выполнен так, что две лопасти в определенном положении выдвинуты и образуют камеру, в которой определенный объем жидкости переходит из входа в выход счетчика (см.рис.3.8). При этом ни ротор, ни лопасти не касаются неподвижных частей корпуса, что исключает их износ. Герметичность измерительной камеры достигается за счет гидравлического уплотнения в капиллярных зазорах между лопастями и корпусом.
Вращение ротора преобразовывается в объем жидкости при помощи механических счетчиков или в электрические импульсы с помощью магнитоиндукционных или фотоэлектрических датчиков. Лопастные счетчики имеют большой диапазон измерений - до 100:1, причем, чем больше вязкость жидкости, тем шире диапазон.
Лекция "Программа диагностики психологической зрелости старших дошкольников" также может быть Вам полезна.
Фирма “Bopp & Reuther” поставляет объемные счетчики с овальными шестернями. Измерительный элемент счетчика состоит из двух прецизионных овальных шестерен, расположенных в корпусе. При прохождении жидкости шестерни вращаются и при этом одному обороту их соответствует точно одинаковый объем протекающей жидкости.

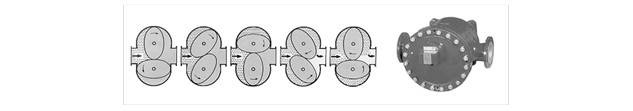

На рис.3.9 показаны схема работы и общий вид счетчика с электрическим датчиком импульсов.
Вращение шестерен преобразовывается в выходной сигнал в виде объема, накапливаемого и индуцируемого на механическом счетчике, или в виде частотно-импульсного сигнала с помощью электрических датчиков. Фирма поставляет счетчики условным диаметром от 25 до 400 мм, охватывающим диапазон расходов от 0,015 до 400 м3/ч.
Рис. 3.9. Объемные счетчики с овальными шестернями фирмы “Bopp & Reuther”.
Диапазон расходов для конкретного размера счетчика зависит от вязкости жидкости. Счетчики с овальными шестернями могут измерять объем жидкостей, имеющих вязкость до 3000 мм2/с.
