Дождеприемники устанавливаются:
· в пониженных местах и в конце улиц с затяжными спусками,
· на перекрестках и у пешеходных переходов,
· на затяжных спусках – в промежуточных точках,
· при плоском рельефе местности – в пониженных местах лотков улиц,
· внутри кварталов, дворов и парков.

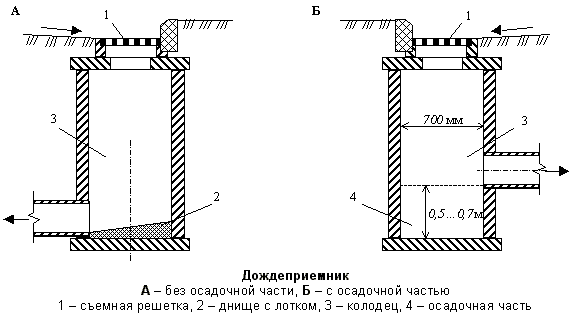

Конструктивно дождеприемник представляет собой колодец, состоящий из съемной решетки, стакана и днища с лотком. Он бывает без осадочной части и с осадочной частью (см. рис).
Дождеприемники с осадочной частью целесообразно применять при плоском рельефе местности и малоблагоустроенных территориях. Для нормальной эксплуатации такого колодца необходима регулярная его прочистка.
Рекомендуемые материалы
Дождеприемные колодцы обычно собирают из железобетонных колец диаметром 0,7 и 1 м. Глубина зависит от глубины промерзания грунтов и составляет от 910 до 2020 мм (по типовым проектам). Длина присоединения (ветки) от дождеприемника до коллектора должна быть не более 40 м. На одной ветке можно располагать 2–4 дождеприемника.
Кроме решеток, в дождеприемниках для стока воды могут устраиваться вертикальные отверстия в бордюрном камне.
Расчет дождеприемника заключается в подборе решетки по ее пропускной способности. Существуют ГОСТы на дождеприемные решетки, которые могут круглые диаметром 0,675 м и прямоугольные двух марок: ДБ (большая решетка) – 0,80x0,40 м и ДМ (малая) – размером 0,58x0,30 м.
Пропускная способность решеток зависит от схемы расположения их в уличном лотке. Различают два принципиально различных варианта размещения:
1. Установка решеток в пониженных местах. Дождеприемники в этом случае принимают весь объем сточных вод. Обычно эта схема применяется в городах с плоским рельефом.
2. Установка решеток на участках с продольным уклоном одного знака, т.е., например, на участке затяжного спуска или подъема. При этом в одном лотке располагается последовательно несколько решеток. Часть водного потока, которая проскакивает мимо первой решетки, улавливается следующими. По это схеме работает большая часть решеток в городах с пересеченным рельефом.
При установке решетки по первому варианту она не покрывается слоем воды и работает как водослив в широким порогом – вода переливается по периметру решетки. В этом случае пропускная способность определяется по формуле:
Вам также может быть полезна лекция "23 Консервы".
,
где lреш – длина периметра решетки,
H – глубина воды в лотке.
При расположении решетки по второму варианту, когда она вся покрыта слоем воды, ее пропускная способность находиться по формуле истечения из отверстия:
,
где ωреш – площадь отверстий в решетке.
При сравнении решеток рекомендуется выбирать решетку типа ДМ при плоском рельефе местности (уклон < 0,005), а решетку ДБ – в городах с пересеченным рельефом.
