Схемы наружных водоотводящих сетей

Имеются 4 основные схемы начертания наружных водоотводящих сетей населенных пунктов:

· Перпендикулярная

· Пересеченная

· Зонная

· Радиальная

Выбор той или иной схемы зависит от принятой системы водоотведения и особенностей рельефа местности

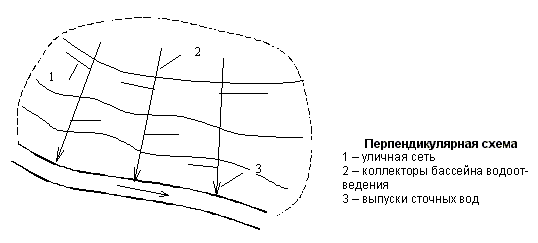

1. Перпендикулярная схема применяется для дождевой канализации. По этой схеме коллекторы трассируются по рельефу местности к водному потоку по наикратчайшему расстоянию.

Эта схема применяется тогда, когда или нет необходимости в очистке сточных вод, либо такая возможность отсутствует.

Рекомендуемые материалы

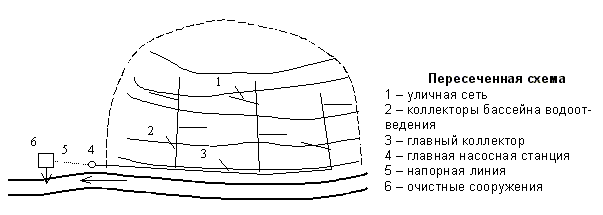

2. Пересеченная схема предусматривает прокладку главного коллектора по пониженной части объекта обычно вдоль водного потока. Эта схема применима при раздельной и общесплавной системах водоотведения.

Пересеченная схема применяется тогда, когда необходима очистка сточных вод.

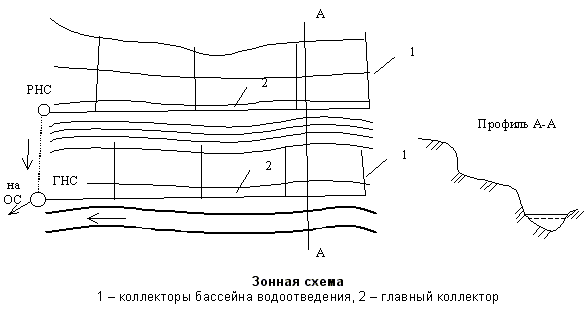

3. Зонная схема применяется на объектах со значительной разницей отметок поверхности земли по террасам. Встречается редко.

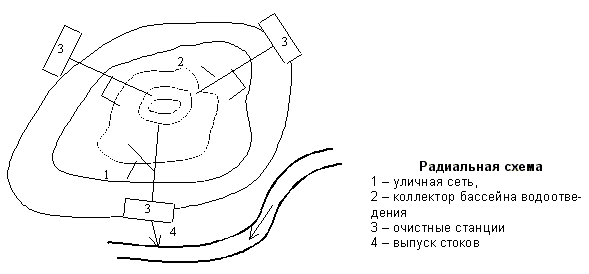

4. Радиальная схема предусматривает трассировку коллекторов от центра населенного пункта, при этом может быть устроено несколько очистных станций.

Эта схема применяется при условии возможности использования двух или более приемников сточных вод. Кроме четырех наиболее распространенных схем водоотведения, известны и другие, например:

· местная – сеть, которая обслуживает одно или группу зданий с самостоятельными очистными сооружениями,

В лекции "29 Блоки, изменяющие маршруты транзактов" также много полезной информации.

· веерная – применяется при очень больших уклонах местности к водоему, поэтому коллекторы располагаются почти параллельно друг другу.

На территории промышленных предприятий обычно устраивают полную раздельную систему водоотведения, в которой имеются производственная, бытовая и дождевая сеть.

Если рассматривать соотношение числа очистных станций и населенных пунктов, все схемы водоотведения можно разделить на централизованные, децентрализованные и районные.

При централизованной схеме водоотведения сточные воды со всего города собираются и отводятся единой сетью на одну очистную станцию.

При децентрализованной схеме устраивают районную канализацию с самостоятельными очистными сооружениями.

Для нескольких близко расположенных населенных пунктов или предприятий применяют районную схему водоотведения, при этом устраивают одну очистную станцию большой мощности вместо нескольких маломощных станций очистки.
