После трассировки сети ее разбивают на расчетные участки для последующего расчета.

Расчетный участок – это участок водоотводящей сети между двумя точками (колодцами), на котором расход сточных вод постоянен. Длину расчетного участка принимают равной длине квартала или от одного бокового присоединения до другого.

Полный расход на расчетном участке складывается из следующих расходов:

1. Попутный или путевой расход q_поп – расход, поступающий в участок от жилой застройки, примыкающей к участку.

2. Боковой расход q_бок – расход сточных вод, поступающих в участок от боковых присоединений.

3. Транзитный расход q_тр – расход, поступающий в участок от выше расположенных участков.

4. Сосредоточенный расход q_соср - расход, поступающий в участок от крупных потребителей воды (например, от коммунально-бытовых предприятий, промышленных предприятий и т.д.).

Тогда суммарный расход q_расч на участке выразится следующей формулой:

q_расч = q_поп + q_бок + q_тр + q_соср.

Рекомендуемые материалы

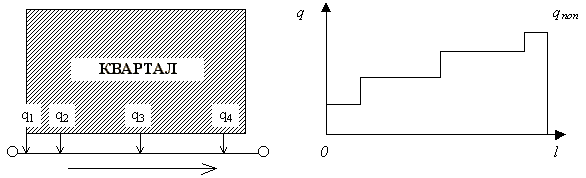

Попутный расход является переменным по длине расчетного участка. Поэтому для упрощения расчетов условно считают, что попутный расход от жилых кварталов поступает в начало участка:

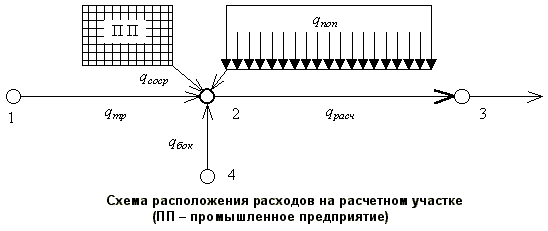

Остальные виды расходов постоянны. Все составляющие расхода на расчетном участке 2-3 показаны на этом рисунке:

В зависимости от вида начертания сети, площади кварталов, примыкающих к участкам водоотводящей сети, разбивают по-разному:

1. При объемлющей схеме в расчетный участок стоки поступают только с части площади квартала, которая примыкает к участку.

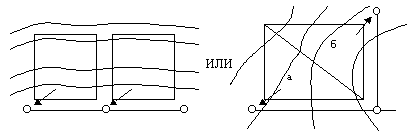

Площади разбивают или биссектрисами или диагоналями из углов квартала.

2. При начертании по пониженной грани или по внутриквартальной схеме, стоки поступают со всей площади квартала, поэтому дополнительная разбивка часто не нужна.

Попутный расход можно определять двумя способами:

I способ. Самый распространенный - по модулю стока:

q_1-2 = F_1-2q₀, л/с,

где q_1-2 - попутный расход на участке 1-2,
q₀ - модуль стока,
F_1-2 - площадь, относящаяся к участку 1-2.

Модуль стока (удельный расход) – это средний расчетный расход с единицы площади стока, определяется по формуле:

q₀ = q_ост∙p/86400, л/с∙га,

где q_ост - остаточная норма водоотведения,
p - плотность населения.

Остаточная норма водоотведения – норма водоотведения, получающаяся при исключении из общей нормы водоотведения расхода от зданий коммунально-бытового назначения

,

где q_н - действительная норма водоотведения,
- суммарный расход от зданий коммунально-бытового назначения, входящих в общую норму водоотведения,
N - количество жителей.

Сосредоточенный расход от зданий коммунально-бытового назначения определяется по формуле:

, м³/сут,

где q_i - нормы расхода воды для бань, прачечных, столовых и т.д.,
a_i - среднее число посетителей, блюд и т.д.

Окончательная формула для максимального секундного расхода на расчетном участке:

q = (q_поп + q_тр + q_бок)K_gen.max + q_соср,

где K_gen.max - общий максимальный коэффициент неравномерности притока.

II способ. По удельному расходу на единицу длины трубопровода.

Определяется удельный расход на единицу длины сети:

, м²/с,

где q_mid.s - средний секундный расход, определяемый по норме водоотведения,
Σ_L - суммарная длина сети.

Затем определяется сумма бокового, транзитного и попутного расходов:

Вместе с этой лекцией читают "28 Ответ на вопрос".

,

здесь Σ_l - суммарная длина всех вышележащих участков, включая и расчетный.

Максимальный секундный расход на расчетном участке определяют по формуле:

q = Σq_{поп, бок, тр}∙K_gen.max + q_соср,

где q_соср – в данном случае это расходы, не входящие в общую норму водоотведения.

Данный способ расчета применяется в основном при проектировании сетей с помощью ЭВМ.
