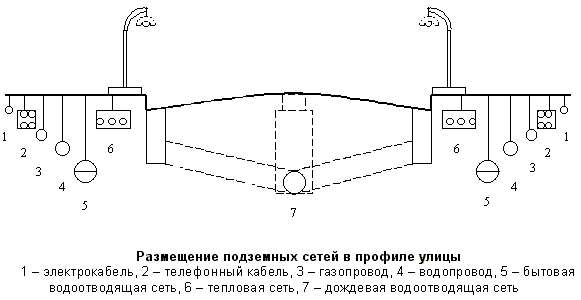

Водоотводящие сети различных систем в крупных городах при развитом подземном хозяйстве должны трассироваться с учетом других подземных сооружений. Кроме этого, также необходимо учитывать возможности размещения механизмов при строительно-монтажных работах.
Согласно требованиям СНиП трассировку бытовой водоотводящей сети ведут параллельно “красным” линиям застройки, при этом сеть по возможности прокладывают в зеленых или технических зонах, т.е. вне территории проезжей части. На проездах шириной 30 метров и более допускается прокладывать 2 нитки трубопроводов по разным сторонам проезда. Дождевую сеть, наоборот, трассируют по середине проезда.
Расстояние в плане от напорных водоотводящих сетей до обрезов фундаментов зданий, туннелей и т.д. не должно быть менее 5 метров, а для безнапорных – не менее 3 м. Минимальное расстояние от различных подземных сетей необходимо принимать по следующей таблице:
| Сети | Водопровод | Канализация | Дренажи и водостоки | Газопроводы с давлением, МПа | Кабели | Рекомендуемые материалыFREE Одноэтажное промышленное здание с железобетонным каркасом FREE 14-этажный 84-квартирный жилой дом FREE Проектирование 9-этажного дома FREE Расчёт железобетонных конструкций FREE Технологічна карта на влаштування монолітного перекриття FREE Строительство здания "Реабилитационный центр" Теплопроводы | ||||||
| < 0,05 | < 0,3 | 0,3–0,6 | 0.6-1,2 | силовые | связи | |||||||
| Самотечная канализация | --- | 0,7 | 0,7 | 1 | 1,5 | 2 | 5 | 0,5 | 1 | 1 | ||
| Напорная канализация | --- | 1,5 | 1,5 | 0,5 | 1,5 | |||||||
| Дренажи и водостоки | 1,5 | 0,7 | 0,7 | 1 | 1 | |||||||
Для водопровода расстояние до водоотводящей сети (напорной и самотечной) принимается при диаметре водопровода до 200 мм – 1,5 м, при диаметре более 200 мм – не менее 3 м.
При очень развитом подземном хозяйстве под магистральными проездами все инженерные сети, кроме газопроводов, прокладывают в общих коллекторах–туннелях.
Кроме трассировки в плане, водоотводящие сети необходимо зонировать и по глубине заложения. При подземной прокладке подземные сети должны быть уложены на наименьшей технически оправданной глубине. В плане сети желательно укладывать от оси застройки к оси проезжей части по возрастающей глубине.
Для внутридворовой водоотводящей сети минимальная глубина заложения определяется по двум условиям:
1. h’min = hпром – a,
Лекция "13.1 Исторические предпосылки возникновения ренессансной культуры" также может быть Вам полезна.
где hпром – нормативная глубина промерзания грунта,
a = 0,3 м – для труб диаметром не более 500 мм,
a = 0,5 м – для труб больших диаметров.
2. h’’min = d + 0,7,
где d – диаметр трубы, м.
Наибольшую из этих двух величин принимают за минимальную глубину заложения внутридворовой сети
