22. Устройство набивных свай
Набивные сваи устраивают на месте их проектного положения путем укладки (набивания) в полости (скважины), образуемые в грунте, бетонной смеси или песка (грунта). Сваи часто делают с уширенной нижней частью пятой. Уширение получают путем разбуривания грунта специальными бурами, распирания грунта усиленным трамбованием бетонной смеси в нижней части скважины или путем взрывания заряда взрывчатого вещества.
В зависимости от способов создания в грунте полости и методов укладки в уплотнения материала забивки сван подразделяют на буронабивные, пневмонабивные, вибротрамбованные и частотрамбоваяные.
Устройство буронабивных бетонных и железобетонных свай. Характерной особенностью технологии устройства буронабивных свай являются предварительное бурение скважин до заданной отметки и последующее формирование ствола сваи.
В зависимости от грунтовых условий буронабивные сваи устраивают одним из следующих трех способов: без крепления стенок скважин (сухой способ), с применением глинистого раствора для предотвращения обрушения стенок скважины, с креплением скважин обсадными трубами.

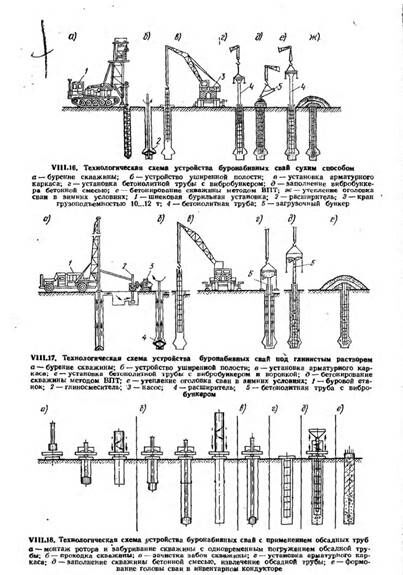

Сухой способ (рис. УIII. 16) применим в устойчивых грунтах, которые могут держать стенки скважины (просадочные и глинистые твердой, полутвердой и тугопластичной консистенции) - Технология устройства таких свай состоит в следующем. Методами вращательного бурения (шнековая колонна или ковшовый бур) в грунте разбуривают скважину необходимого диаметра и на заданную глубину. После достижения забоем скважины проектной отметки в необходимых случаях нижнюю часть скважины расширяют с помощью специальных расширителей, закрепленных на буровой штанге я входящих в комплект бурового станка. Принцип работы расширителя следующий: давление, передаваемое через штангу, раскрывает шарнирную систему ножей расширителя; при вращении штанги ножи срезают грунт, попадающий в бадью, расположенную под расширителем. За 4—5 операций срезывания и извлечения грунта образуется уширенная полость диаметром до 1,6 м. После приемки скважины в установленном порядке при необходимости в ней монтируют арматурный каркас и бетонируют методом вертикально перемещающейся трубы (ВПТ). Применяемые в строительстве бетонолитные трубы, как правило, состоят из отдельных секций я имеют стыки, позволяющие быстро и надежно соединять трубы. В приемную воронку бетонную смесь подают непосредственно из автобетоносмесителя или с помощью специального загрузочного бункера. По мере укладки бетонной смеси бетоволитную трубу извлекают из скважины. Уплотняют бетонную смесь в скважине с помощью вибраторов, укрепленных на приемной воронке бетонолитной трубы. По окончании бетонирования скважины голову сваи формуют в специальном инвентарном кондукторе и в зимнее время защищают утеплителем. Чаще всего этой технологии изготовляют буронабывные сван диаметром 400, 500, 600, 1000 и 1200 мм и длиной до 30 м.
Глинистый раствор для удержания стенок скважин от обрушения применяют при устройстве буронабивных свай (рис. УIII. 17) в неустойчивых обводненных грунтах. В этом случае скважины бурят вращательным способом. Однако при проходке по скальным включениям и прослойкам используют сменные рабочие органы ударного типа (грейферы, долота). Глинистый раствор поступает в скважину по пустотелой буровой штанге. За счет гидростатического давления, оказываемого ЭТИМ раствором, плотность которого 1,2...1,3г/сма, устраивают сван без обсадных труб. Глинистый раствор готовят па месте производства работ преимущественно из бентонитовых глин, и ПО мере бурения его нагнетают в скважину. Поднимаясь по скважине вдоль ее стенок, глиняный раствор попадает в зумпф откуда возвращается насосом в буровую штангу для дальнейшей циркуляции. Затем в скважину устанавливают арматурпый каркас. Бетонную смесь подают с помощью вибробункера с бетонолитной трубой, которую опускают в скважину. Вибрируемая бетонная смесь, поступая в скважину, вытесняет глинистый раствор. По мере заполнения скважины бетонной смесью бетоновод извлекают.
Рассмотренный метод крепления стенок скважин является наиболее простым. Однако он недостаточно надежен и весьма трудоемок при производстве работ зимой.
Устройство буронабивных свай с креплением стенок скважин обсадными трубами (рис. УIII. 18) возможно в любых геологических и гидрогеологических условиях. Обсадные трубы можно оставлять в грунте или извлекать из скважин в процессе изготовления свай (инвентарные трубы). Секции обсадных труб, как правило, соединяют стыками специальной конструкции или с помощью сварки. Погружают обсадные трубы в процессе бурения скважины гидродомкратами, а также посредством забивки трубы в грунт или вибропогружением. Бурят скважины вращательным или ударным способом специальными установками.
Рекомендуемые материалы
При ударном бурении осадная труба погружается в грунт по мере разработки скважины. При этом отдельные секции обсадных труб наращивают по мере необходимости.
Затем бурят следующий участок скважины, после чего наращивают и погружают в скважину очередную секцию обсадной трубы. Эти операции повторяют до окончания бурения скважины на проектную отметку.
После зачистки забоя и установки в скважине арматурного каркаса скважину бетонируют методом ВПТ. По мере заполнения скважины бетонной смесью инвентарную обсадную трубу извлекают. При этом специальная система домкратов, смонтированных на установке, сообщает обсадной трубе возвратно-поступательное и полувращательное движение, дополнительно уплотняя бетонную смесь. По окончании бетонирования скважины голову сваи формуют в специальном инвентарном кондукторе.

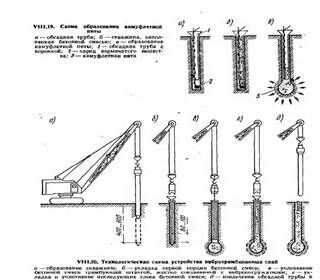

Для устройства уширения в основаниях свай, как правило, применяют взрывной способ. для этого (рис. УIII. 19) в пробуренной скважине устанавливают обсадную трубу так, чтобы ее нижний конец не доходил до дна скважины на 1,2...1,5 м, т. е был за пределами действия камуфлетного взрыва. В обсадную трубу опускают на дно скважины заряд взрывчатки расчетной массы и выводят проводники от детонатора к подрывной машине. Трубу заполняют бетонной смесью и производят взрыв. Энергия взрыва уплотняет грунт и создает сферическую полость, которая немедленно заполняется бетонной смесью из обсадной трубы.
Окончательно заполняют скважину описанным выше способом.
В СССР буронабивные сван изготовляют диаметром 880...1200мм, длиной до 35 м. для устройства буронабивнмх свай используют литую бетонную смесь с осадкой конуса 1б...20 см.
Пневмонабивные сваи применяют при устройстве свайных фундаментов в грунтах с большим притоком воды, затрудняющим сооружение буронабивных свай. В этом случае бетонную смесь укладывают в полость обсадной трубы при постоянном повышенном давлении воздуха (0,25...0,3 МПа), который подается от компрессора через ресивер. Бетонную смесь подают небольшими порциями через специальное устройство — шлюзовую камеру, действующую по принципу пневмонагнетательных установок, применяемых для транспортирования бетонной смеси. Шлюзовые камеры состоят из двух отрезков труб, соединенных фланцами, которые имеют верхние и нижние отверстия, закрываемые клапанами. При подаче смеси через воронку в верхнюю камеру закрыт ее нижний клапан; после подачи порции верхний клапан верхней камеры закрывается, а нижний открывается и т. д. В целях экономии сжатого воздуха применяют герметизированные бетоносмесителя.
Армируют пневмонабивные сваи путем погружения стержней арматуры в свежий бетон.
Вибротрамбованные сваи (рис. УIII. 20) используют в сухих связных грунтах, в которых можно укладывать бетонную смесь в открытую скважину глубиной 4...6 м.
Такие сваи устраивают следующим образом. В грунт с помощью вибропогружателя, подвешенного к экскаватору погружают стальную обсадную трубу, имеющую на конце съемный железобетонный башмак.
После погружения трубы вибропогружатель снимают и внутреннюю полость трубы заполняют на 0,8... 1 м бетонкой смесью. С помощью трамбующей штанги, подведенной к вибропогружателю, смесь трамбуют, в результате чего она вместе с башмаком вдавливается в грунт, образуя при этом уширенную пяту. Заполнив бетонной смесью обсадную трубу, ее извлекают из грунта с помощью
— экскаватора при работающем вибропогружателе. После извлечения трубы устанавливают арматурный каркас для связи головы сваи с железобетонным ростверком.
В лекции "Часть 2" также много полезной информации.
Частотрамбованные сваи устраивают путем забивки обсадных труб, опирающихся на металлический (обычно чугунный) наконечник. Затем в полости, образованной обсадной трубой, устраивают армированную (или неармированную) сваю, уплотняя бетонную смесь с помощью ударов паровоздушного молота двойного действия, передающихся через трубу.

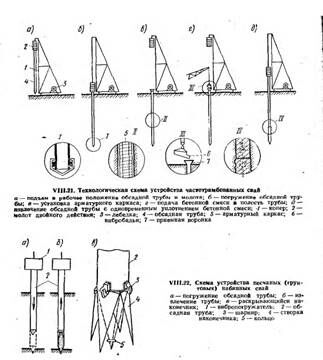

Частотрамбованные сваи (рис. У11121) устраивают с помощью специально оборудованного копра в такой последовательности. На копер лебедкой поднимают паровоздушный молот двойного действия и обсадную трубу, которая в верхней части имеет оголовок. На нижний конец обсадной трубы насаживают металлический башмак со смоляным канатом, чтобы исключить проникание в трубу воды. Под действием ударов молота обсадная труба погружается до проектной отметки. Погружаясь, труба раздвигает частицы грунта и уплотняет его. Затем молот поднимают и в полость трубы опускают арматурный каркас (если сваи армируются). Из вибробадьи с помощью каната через воронку подают в полость обсадной трубы бетонную смесь с осадкой конуса 8...10 см.
Параллельно с укладкой смеси извлекают (вытягивают) обсадную трубу из грунта, причем металлический башмак остается у основания сваи. В это время молот двойного действия соединенный с обсадной трубой, уплотняет бетонную смесь. При этом сила его погружающего удара в 2 раза меньше выдергивающих усилий, передаваемых на обсадную трубу. При ударах молота, направленных вверх, труба должна извлекаться на 4...5 см из грунта, а при ударах, направленных вниз,— погружаться на 2...3 см. Удары, направленные вниз, наряду с вибрационным воздействием трубы значительно уплотняют бетонную смесь, впрессовывая ее в стенки скважины, что в свою очередь дополнительно уплотняет грунт.
Песчаные (грунтовые) набивные и грунтобетонные сваи применяют для уплотнения слабых грунтов. В этих случаях используют самоходные стреловые краны со специальными приспособлениями в виде стальной обсадной трубы с киническим четырехлопастным раскрывающимся наконечником. Трубу заполняют песком (грунтом) и с Помощью вибропогружателя погружают на проектную глубину (рис. У1!1.22). Когда труба движется вверх, кольцо, открывающее лепестки наконечника, спадает и остается в грунте, а песок (сухой грунт) заполняет скважину. Песок уплотняют за счет вибрации от погружателя или трамбовками с помощью легкого копра. Таким способом выполняют набивку скважин на глубину до 7м.
В последние годы стали устраивать грунтобетонные сваи, для чего применяют бурильно-крановые машины с пустотелой буровой штангой, имеющей на конце смесительный бур с режущими и перемешивающими лопастями. Через штанги нагнетают растворонасосом водоцементную суспензию, изготовляемую в растворосмесителе. Смесительный бур при обратном вращении и извлечении послойно уплотняет грунт, насыщенный водоцементной эмульсией в результате образуется грунтобетонная свая, изготовленная на месте без выемки грунта.
