Технология погружения свай и устройства набивных свай

Лекция № 9: «Технология погружения свай и устройства набивных свай»

6.4. Конструкции забивных свай и шпунта

Сваи подразделяют по целому ряду признаков на несколько групп :

по материалу - деревянные, металлические, бетонные и железобетонные, комбинированные, грунтовые;

по конструкции - квадратные, трубчатые, прямоугольные и многоугольные, с уширением и без него, цельные и составные, призматические и конические, сплошного сечения и пустотелые, винтовые и сваи-колонны;

по способу устройства - забивные, изготовляемые на заводе или на самой площадке и погружаемые в грунт, и набивные, устраиваемые непосредственно в грунте (в заранее пробуренной скважине);

по характеру работы (по способу передачи нагрузки на основание) - сваи-стойки, которые передают нагрузку от здания своими концами на скальный или практически несжимаемый грунт, и висячие сваи, передающие нагрузку за счет трения грунта по боковой поверхности сваи;

по виду воспринимаемой нагрузки - центральная, вертикально действующая нагрузка, нагрузка с эксцентриситетом, и усилия выдергивания;

по виду армирования железобетонных свай - с напрягаемой и не-напрягаемой продольной арматурой, с поперечным армированием и без него.

Свайный куст - несколько рядом расположенных свай, совместно воспринимающих общую нагрузку; ростверк - конструкция, объединяющая сверху сваи для их совместной работы.

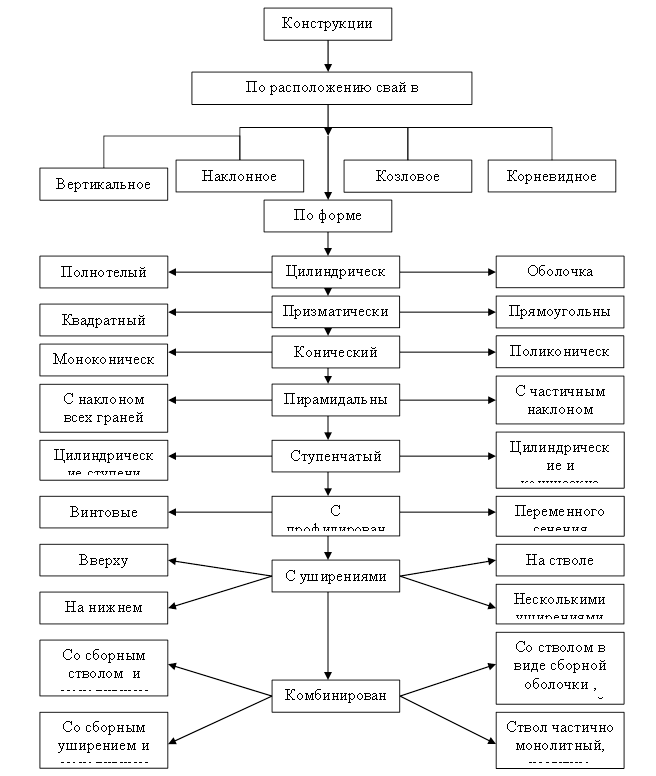

Рисунок 6.4. Классификация свай по конструктивным признакам

Деревянные сваи изготовляют из древесины сосны, ели, лиственницы, кедра, пихты, дуба. Длина свай 4... 12 м, диаметр в тонком конце 18...34 см. В нижнем конце свая заострена на 3...4 грани, острие должно совпадать с осью сваи, отклоненное от оси острие может увести при забивке от проектного положения. При забивке в плотные грунты и предохранения острия от разрушения на него надевают металлический башмак - наконечник, а на верхнюю часть - железное кольцо-бугель, предохраняющий голову сваи от разрушения (размочаливания) при забивке.

Когда требуются длинные сваи (> 12 м), их сплачивают из нескольких бревен - в торец, вполдерева или накладками. Для предохранения свай от гниения их пропитывают антисептиками или погружают так, чтобы вся свая располагалась ниже самого низкого уровня грунтовых вод.

Деревянные шпунты изготовляют из брусьев, на одной грани устраивают гребень, на другой - паз, преимущественно прямоугольного сечения. Перед забивкой шпунтины соединяют по 2...3 шт. в пакет, делают общий скос на острие и надевают общий бугель. Обычно толщина шпунтин 5... 14 см, но может доходить до 26 см.

Металлические сваи применяют в портовом, мостовом, энергетическом и промышленном строительстве, при возведении высотных сооружений (радиомачт, телебашен). Используют стальные трубы диаметром 25...100 см, рельсы, двутавры, винтовые сваи со специальным наконечником, завинчиваемые в грунт.

Сваи-оболочки - металлические трубчатые сваи диаметром 1,2...2 м и более, длиной до 14 м, при необходимости их наращивают и соединяют на сварке. Сваи с открытым нижним торцом по мере заглубления заполняют грунтом, который, уплотняясь, увеличивает несущую способность сваи. Сваи-оболочки с закрытым нижним торцом в виде съемного наконечника забивают в грунт. Металлический наконечник всегда остается в грунте, сама свая может быть оставлена и заполнена бетонной смесью для повышения несущей способности или извлечена. В процессе извлечения сваи-оболочки ее полость заполняется бетонной смесью.

Стальной шпунт применяют для устройства водонепроницаемых стенок котлованов, подпорных стенок, пирсов, набережных. Для шпунта выпускают специальные профили - плоские, корытообразные, зетобразные длиной до 30 м, в отдельных случаях используют обычный стальной прокат.

Железобетонные сваи выпускают сечением от 20 х 20 до 60 х 60 см и длиной от 3 до 16 м с обычной и предварительно напряженной арматурой. Предварительное напряжение позволяет сократить расход бетона на 15...20%, металла до 50...60% по сравнению с обычным армированием. Армирование необходимо для транспортирования и забивки свай, для нормальной работы на сжатие достаточно косвенного армирования. Предварительное напряжение при забивке препятствует возникновению деформаций, трещин, стягивает имеющиеся трещины.

Полые сваи квадратного и трубчатого сечения длиной 2...6 м применяют в плотных грунтах и малых нагрузках от строящегося сооружения, наружный диаметр может доходить до 80 см.

Устройство свайных фундаментов является комплексным процессом, включающим на примере метода забивки:

§ подготовку территории для ведения работ;

§ геодезическую разбивку с выносом в натуру положения каждой сваи;

§ доставку на стройплощадку, монтаж, наладку и опробование оборудования для погружения свай;

§ транспортировку готовых свай от места их изготовления к месту их погружения;

§ забивку свай;

§ срезку готовых свай по заданной отметке;

§ вывоз со строительной площадки срезанных остатков свай;

§ устройство монолитного или сборного ростверка;

§ демонтаж оборудования.

Анализ грунтов, их несущей способности показывает, что для большей части территории России плотные грунты залегают на сравнительно небольшой глубине, что позволяет использовать сваи длиной 3...7 м.

6.5. Технология погружения свай

С предприятий стройиндустрии сваи доставляют в готовом для погружения в грунт виде. В зависимости от характеристик грунта существует ряд методов устройства свай, в том числе ударный, вибрационный, вдавливанием, завинчиванием, с использованием подмыва и электроосмоса, а также различными комбинациями этих методов.

Ударный метод основан на использовании энергии удара (воздействия ударной нагрузки), под действием которой свая своей нижней заостренной частью внедряется в грунт. По мере погружения она смещает частицы грунта в стороны, частично вниз или наверх. В результате погружения свая вытесняет объем грунта, практически равный - объему ее погруженной части. Меньшая часть этого грунта оказывается на дневной поверхности, большая - смешивается с окружающим грунтом и значительно уплотняет грунтовое основание. Зона заметного уплотнения грунта вокруг сваи составляет 2...3 диаметра сваи.

Ударную нагрузку на оголовок сваи создают специальные механизмы:

паровоздушные молоты, которые приводятся в действие силой сжатого воздуха или пара, непосредственно воздействующих на ударную часть молота;

дизель-молоты, работа которых основана на передаче энергии сгорающих газов ударной части молота;

вибропогружатели - передача колебательных движений рабочего органа на сваю (использование вибрации);

вибромолоты - сочетание вибрации и ударного воздействия на сваю.

Вибропогружатели и вибромолоты чаще используют при погружении трубчатых свай-оболочек большого диаметра, при погружении в грунт и извлечении шпунтовых свай.

Рабочий цикл молотов всех типов состоит из двух тактов: холостого хода, в течение которого происходит подъем ударной части на определенную высоту, и рабочего хода, в течение которого ударная часть с большой скоростью движется вниз до момента удара по свае. В ряде свайных молотов рабочий ход происходит только под действием массы ударной части, такие молоты называются молотами одиночного действия.

В молотах двойного действия в точке максимального подъема ударная часть получает дополнительную энергию, на сваю действуют эта энергия, и масса ударной части молота. В процессе работы молота корпус его остается неподвижным на голове погружаемой сваи, ударная часть молота движется внутри корпуса. Энергия сгорания не только поднимает ударную часть молота на предельную высоту, но и воздействует на нее ударом, когда она под действием силы тяжести падает вниз. Подача топлива и его возгорание в зависимости от положения ударной части выполняются автоматически.

Дизель-молоты, по сравнению с паровоздушными, отличаются более высокой производительностью, простотой в эксплуатации, автономностью действия и более низкой стоимостью. Автономность обеспечивается путем подъема за счет рабочего хода двухтактного дизельного двигателя.

На строительных площадках применяют штанговые и трубчатые дизель -молоты . Ударная часть штанговых дизель-молотов - подвижный цилиндр, открытый снизу и перемещающийся в направляющих штангах. При падении цилиндра на неподвижный поршень в камере сгорания воспламеняется смесь воздуха и топлива. Образовавшиеся в результате сгорания смеси газы подбрасывают цилиндр вверх, после чего происходит новый удар и цикл повторяется.

В трубчатых дизель-молотах неподвижный цилиндр, имеющий пяту, является направляющей всей конструкции. Ударная часть - подвижный поршень с головкой. Воспламенение смеси происходит при ударе головки поршня по поверхности сферической впадины цилиндра.

Главное преимущество дизель-молота трубчатого типа над штанговым в том, что при одинаковой массе ударной части они обладают значительно большей (в 2...3 раза) энергией удара. Рекомендуется следующее отношение массы ударной части молота к массе сваи: для штанговых молотов 1,25; для трубчатых - 0,5...0,7. Для молотов одиночного действия количество ударов в 1 минуту составляет 45... 100, масса ударной части до 2500 кг. Аналогично для молотов двойного действия количество ударов в 1 минуту до 300, масса ударной части до 1200 кг.

В комплект молота входит наголовник, необходимый для закрепления сваи в направляющих сваебойной установки, предохранения головы сваи от разрушения ударами молота и равномерного распределения удара по площади сваи. В этой связи внутренняя полость наголовника должна соответствовать очертанию и размерам головы сваи и жестко Вша ней быть закрепленной.

Для подъема и установки сваи в заданное положение и для забивки свай с обеспечением передачи усилия от молота сваи строго в вертикальном положении применяют специальные устройства –копры. Основная рабочая часть копра - его стрела, вдоль которой устанавливают перед погружением молот, опускают и поднимают его по мере забивки сваи. Наклонные сваи погружают в грунт копрами с наклонной стрелой. Копры бывают на рельсовом ходу (универсальные металлические копры башенного типа) и самоходные - на базе кранов, тракторов, экскаваторов и автомашин стрелой длиной 9...18 м.

Универсальные копры имеют значительную собственную массу до 20 т. Монтаж и демонтаж таких копров, устройство для них подкрановых путей - достаточно трудоемкие процессы, поэтому универсальные копры применяют для забивки свай длиной более 12 м при большом объеме свайных работ на объекте.

Наиболее распространены в промышленном и гражданском строительстве сваи длиной 6...10 м, которые забивают с помощью самоходных сваебойных установок. Такие установки маневренны и имеют механические устройства для подтаскивания и подъема на необходимую высоту сваи, закрепления головы сваи в наголовнике, в вертикальном выравнивании стрелы со сваей перед забивкой.

Забивка свай состоит из трех основных повторяющихся операций:

§ передвижка и установка копра на место забивки сваи;

§ подъем и установка сваи в позицию для забивки;

§ забивка сваи.

Центр тяжести свайного молота должен совпадать с направлением забивки сваи. Свайный молот поднимают на высоту, достаточную для установки сваи, с некоторым запасом на ход молота и в таком положении закрепляют. При забивке стальных и железобетонных свай молотами одиночного действия обязательно применение наголовников для смягчения удара и предохранения головы сваи от разрушения.

В процесс забивки свай входят установка сваи в проектное положение, надевание наголовника, опускание молота и первые удары по свае с высоты 0,2...0,4 м, после погружения сваи на глубину 1м- переход г к режиму нормальной забивки. От каждого удара свая погружается на определенную глубину, которая уменьшается по мере заглубления сваи. В дальнейшем наступает момент, когда глубина забивки сваи практически незаметна. Практически свая погружается в грунт на одну и ту же малую величину, называемую отказом.

Отказ - глубина погружения сваи за определенное количество ударов обычно молота одиночного действия или за единицу времени для молотов двойного действия. Величина отказа - среднее от 10 или серии ударов в единицу времени.

Залог - серия ударов, выполняемых для замера средней величины отказа: для паровоздушных молотов в залоге 20...30 ударов; для дизель-молотов в залоге 10 ударов; для дизель-молотов двойного действия отказ определяют за 1 мин. забивки.

Замеры проводят с точностью до 1 мм, забивку прекращают при получении заданного по проекту отказа (расчетного). Если средний отказ в трех последовательных залогах не превышает расчетного, то провес забивки сваи считается законченным.

Если при погружении свая не дошла до проектной отметки, но уже получен заданный отказ, то этот отказ может оказаться ложным, вследствие возможного перенапряжения в грунте от забивки предыдущих свай. Через 3...4 дня свая может быть погружена до проектной отметки.

Погружение свай вибрированием осуществляют с использованием вибрационных механизмов, оказывающих на сваю динамические воздействия, которые позволяют преодолеть сопротивление трения на боковых поверхностях сваи, лобовое сопротивление грунта, возникающее под острием сваи, и погрузить сваю на проектную глубину. На скорость погружения и амплитуду колебаний влияют масса вибрирующих частей сваи и вибратора, его эксцентриситет, плотность грунта, участвующего в колебаниях, частота колебаний вибропогружателя. Благодаря вибрации для погружения свай в грунт требуется усилия иногда в десятки раз меньшие, чем при забивке. При этом происходит частичное виброуплотнение грунта, в том числе и под головкой сваи. Зона уплотнения для разных грунтов составляет 1,5...3 диаметра сваи.

Для погружения свай в грунт вибрированием используют вибропогружатели, которые подвешивают к мачте сваепогружающей установки и жестко соединяют с наголовником сваи. Действие вибропогружателя основано на принципе, при котором вызываемые дисбалансами вибратора горизонтальные центробежные силы взаимно ликвидируются, в то время как вертикальные силы суммируются. Амплитуда виброколебаний и масса вибросистемы, в которую входят свая, наголовники и вибропогружатель, должны обеспечить вибрацию примыкающим слоям грунта, включение их в эту систему, в результате происходит раздвижка зерен грунта под контуром погруженной части сваи.

Способ наиболее приемлем в песчаных грунтах, водонасыщенных мелких и пылеватых грунтах, где скорость погружения может достигать 3,5...7 м/мин. Этим методом погружают сплошные и полые железобетонные сваи, сваи-оболочки, металлический шпунт.

При глинистых и тяжелых суглинистых грунтах под острием сваи может возникнуть глинистая подушка, которая снижает несущую способность сваи до 40%. Поэтому на заключительной стадии погружения, на последние 15...30 см свая погружается в грунт ударным способом.

При выборе низкочастотных погружателей (до 420 кол/мин), применяемых при погружении тяжелых железобетонных свай и трубчатых свай диаметром 1000 мм и более, необходимо, чтобы момент эксцентриков превышал массу вибросистемы не менее чем в 7 раз для легких грунтов и в 11 раз для средних и тяжелых грунтов.

Для погружения легких свай массой до 3 т и металлического шпунта в грунты, не оказывающие большого лобового сопротивления под острием сваи, применяют высокочастотные (от 1500 кол/мин) вибропогружатели с подрессорной пригрузкой, состоящие из самого вибратора и присоединенного к нему с помощью системы пружин дополнительного пригруза с расположенным на нем электродвигателем.

Вибрационный метод наиболее эффективен при несвязных водонасыщенных грунтах. Применение метода для погружения свай в маловлажные плотные грунты возможно лишь при устройстве лидирующих скважин, т. е. при предварительном пробуривании скважин.

Более универсальным является виброударный способ погружения свай с помощью вибромолотов. При работе вибромолота наряду с вибрационным воздействием на сваю периодически опускается ударник, оказывая и динамическое воздействие на голову сваи.

Наиболее распространены пружинные вибромолоты. В них при вращении валов с дебалансами в противоположных направлениях создаются постоянные колебания. Когда зазор между ударником и наковальней сваи оказывается меньше амплитуды колебаний, ударник периодически ударяет через наковальню по свае. Вибромолоты могут самонастраиваться, т. е. увеличивать энергию удара с повышением сопротивления грунта погружению сваи. Масса ударной части вибромолота применительно к погружению железобетонных свай должна быть не менее 50% от массы сваи и составлять 650... 1350 кг.

Виброударный способ применим в связанных плотных грунтах, и позволяет в 3...8 раз быстрее при одинаковой мощности с вибрационным способом осуществлять погружение свай в грунт за счет одновременной вибрации и забивки. При этом должно быть обеспечено жесткое соединение вибропогружателя со сваей.

Метод вибровдавливания основан на комбинации вибрационного или виброударного воздействия на сваю и статического пригруза. Вибровдавливающая установка состоит из двух рам. На задней раме находятся электрогенератор, работающий от тракторного двигателя, и двухбарабанная лебедка, на передней раме размещены направляющая стрела с вибропогружателем и блоки, через которые проходит к вибропогружателю вдавливающий канат от лебедки. В рабочем положении вибропогружатель, расположенный над местом погружения сваи, поднимает сваю и устанавливает ее вместе с закрепленным наголовником на место ее забивки. При включении вибропогружателя и лебедки свая погружается за счет собственной массы, массы вибропогружателя и части массы трактора, передаваемой вдавливающим канатом через вибропогружатель на сваю. Одновременно на сваю действует вибрация, создаваемая низкочастотным погружателем с подрессоренной плитой.

Метод вибровдавливания не требует устройства путей для передвижки рабочего агрегата, исключает повреждение и разрушение свай. Особенно эффективен при погружении свай длиной до 6 м.

Погружение свай вдавливанием применяют для коротких свай сплошного и трубчатого сечения (3...5 м). Статическое вдавливание осуществляется в такой последовательности: сваю устанавливают в вертикальное положение в направляющей стреле агрегата. Далее на голову сваи опускают и закрепляют оголовник, передающий давление от базовой машины (трактора, экскаватора) через систему блоков и полиспастов непосредственно на сваю, которая благодаря этому давлению постепенно погружается в грунт. После достижения сваей проектной отметки погружение прекращают, снимают наголовник, агрегат переезжает на новую позицию. Применимо статическое вдавливание с использованием одновременно задействованных двух механизмов .

Погружение свай завинчиванием основано на завинчивании стальных и железобетонных свай со стальным наконечником с помощью мобильных установок, смонтированных на базе автомобилей или других самоходных средств. Метод применяют чаще всего при устройстве фундаментов под мачты линий электропередачи, радиосвязи и других сооружений, где в достаточной мере могут быть использованы несущая способность винтовых свай и их сопротивление выдергиванию .

Установка для завинчивания состоит из рабочего органа, приводов вращения и наклона рабочего органа, гидросистемы, пульта управления, четырех гидравлических выносных опор и вспомогательного оборудования. Рабочий орган кабестан - механизм, состоящий из двух пар захватов и электродвигателя. Захваты обжимают сваю и передают ей вращение от электродвигателя. В зависимости от назначения (передачи нагрузки на большую площадь или заглубления в плотные грунты) винтовые лопасти наконечников могут иметь в диаметре до 3 м, минимальный диаметр лопастей составляет 30 см; длина свай может превышать 20 м.

Конструкция рабочего органа позволяет выполнять следующие операции: втягивать винтовую сваю внутрь трубы рабочего органа (предварительно на сваю надевают инвентарную металлическую оболочку), обеспечивать заданный угол погружения сваи в пределах 0...45⁰ от вертикали, погружать сваю в грунт путем вращения с одновременным использованием осевого усилия. Это усилие при необходимости можно использовать при вывертывании сваи из грунта. Вращение рабочего органа осуществляют от коробки отбора мощности через соответствующие редукторы.

Рабочие операции при погружении сваи методом завинчивания аналогичны операциям, выполняемым при погружении свай методами забивки или вибропогружения. Только вместо установки и снятия наголовника при этом методе одевают и снимают металлическую оболочку.

После завинчивания винтовой сваи (диаметр труб достигает 1 м), ее внутренняя полость заполняется бетоном. Скорость погружения винтовых свай зависит от диаметра лопасти и характеристик грунта и находится в пределах 0,2...0,6 м/мин.

Достоинства винтовых свай в их высокой несущей способности, возможности плавного погружения в грунт, восприятии отрицательных усилий.

Погружение свай подмывом грунта применяют в несвязных и малосвязных грунтах - песчаных и супесчаных. Целесообразно подмыв использовать для свай большого поперечного сечения и большой длины, но недопустимо для висячих свай. Способ заключается в том, что под действием воды, вытекающей под напором у острия сваи из одной или нескольких труб, закрепленных на свае, грунт разрыхляется и частично вымывается. При этом сопротивление грунта у острия сваи снижается, а поднимающаяся вдоль сваи вода размывает прилегающий грунт, уменьшая тем самым трение по боковым поверхностям сваи. В результате свая погружается в грунт под действием в собственной массы и массы установленного на ней молота.

Расположение трубок для подмыва грунта диаметром 38...62 мм может быть боковым, когда две или четыре трубки с наконечниками находятся по бокам сваи, и центральным, когда одно- или многоструйный наконечник размещен в центре пустотелой забиваемой сваи. При псовом подмыве, по сравнению с центральным подмывом, создаются шее благоприятные условия для уменьшения сил трения по боковой поверхности свай. При боковом расположении подмывные трубки крепят таким образом, чтобы наконечники находились у свай на 30...40 см выше острия.

Для подмыва грунта воду в трубки подают под давлением не мере 0,5 МПа. При подмыве нарушается сцепление между частицами грунта под подошвой и частично по боковой поверхности свай, что может в последующем привести к снижению несущей способности свай. Учитывая, что свая должна будет в дальнейшем воспринимать нагрузку, погружение с подмывом осуществляют только до заданного уровня, а затем с помощью сваебойной установки ее забивают до проектной глубины (на 0,5...2,0 м). При этом способе погружения производительность возрастает на 30...40% по сравнению с чистой забивкой, экономится горючее. После прекращения подачи воды и стабилизации уровня грунтовых вод, грунт уплотняется и плотно сжимает сваю.

Рис.6 10 Подмыв грунта для погружения свай

Ппогружение квадратных свай с подмывом грунта;

1- молот, 2 - трос, поддерживающий подмывные трубки, 3 - напорный шланг,

4 - подмывные трубки, 5 - свая, 6 -расположение подмывных трубок,

Применение метода подмыва не допускается, если имеется угроза просадки близлежащих сооружений, а также в целом на просадочных грунтах.

Погружение свай с использованием электроосмоса применяют в водонасыщенных плотных глинистых грунтах, в моренных суглинках и глинах. Для практической реализации метода уже погруженную в грунт сваю присоединяют к положительному полюсу (аноду) электрической сети постоянного тока, а соседнюю с ней, подготовленную для погружения в грунт - к отрицательному полюсу (катоду). При включении тока вокруг сваи с положительным полюсом резко снижается влажность грунта, а у соседней с отрицательным полюсом она наоборот резко увеличивается. В более влажной среде свая быстрее погружается в грунт, что позволяет применять сваебойное оборудование меньшей мощности.

После окончания забивки и отсоединения свай от источника тока в грунте быстро восстанавливается былая стабилизация грунта и его влажностного состояния. Благодаря этому, только за счет уменьшения влажности вокруг забитой сваи ее несущая способность значительно возрастает.

Если железобетонные сваи при методе осмоса дополнительно оснастить металлическими полосами, которые будут занимать 20...25% боковой поверхности свай, и также, уже забитую сваю подсоединить к аноду, а погружаемую с металлическими полосами к катоду, то только это позволит на 20...30% сократить трудозатраты и продолжительность погружения по сравнению с чистым методом электроосмоса. По сравнению с забивкой свай, использование дополнительно особенностей электроосмоса позволяет на 25...40% ускорить процесс погружения свай в грунт.

6.6 Технология устройства набивных свай

Набивные сваи устраивают на месте их будущего положения путем заполнения скважины (полости) бетонной смесью или песком. В настоящее время применяют большое количество вариантов решения таких свай. Их основные преимущества:

§ возможность изготовления любой длины;

§ отсутствие значительных динамических воздействий при устройстве свай;

§ применимость в стесненных условиях;

§ применимость при усилении существующих фундаментов.

Набивные сваи изготовляют бетонными, железобетонными и грунтовыми, причем имеется возможность устройства свай с уширенной пятой. Способ устройства свай прост - в предварительно пробуренные скважины подается для заполнения бетонная смесь или грунты, в основном песчаные.

Применяют следующие разновидности набивных свай - сваи Страуса, буронабивные, пневмонабивные, вибротрамбованные, частотрамбованные, вибронабивные, песчаные и грунтобетонные. Длина свай достигает 20...30 м при диаметре 50... 150 см. Сваи, изготовляемые с применением установок фирм Като, Беното, Либхер могут иметь диаметр до 3,5 глубину до 60 м, несущую способность до 500 т.

Буронабивные сваи. Характерной особенностью устройства буронабивных свай является предварительное бурение скважин до заданой глубины.

Самими первыми в нашей стране, на основе которых применяются существующие разновидности буронабивных свай, являются сваи Страуса, которые были предложены в 1899 г. Изготовление свай включает следующие операции:

§ пробуривание скважины;

§ опускание в скважину обсадной трубы;

§ извлечение из скважины осыпавшегося грунта;

§ заполнение скважины бетоном отдельными порциями;

§ трамбование бетона этими порциями;

§ постепенное извлечение обсадной трубы.

В пробуренную до проектной отметки (5... 12 м) скважину осторожно опускают трубу диаметром 25...40 см и далее загружают бетонной смесью. После заполнения скважины на глубину около 1 м бетонную смесь трамбуют и медленно поднимают вверх обсадную трубу до тех пор, пока высота смеси в трубе не уменьшится до 0,3...0,4 м. Снова загружается бетонная смесь и процесс повторяется. Учитывая, что диаметр скважины больше диаметра обсадной трубы и поверхность пробуренного грунта оказывается неровной, шероховатой, при наполнении бетонной смесью обсадной трубы, ее подъеме и уплотнении смеси, бетон заполнит весь свободный объем, включая и зазор между стенками скважины и обсадной трубой. Часть бетона и цементного молока проникнет в грунт, повысив его прочность.

Недостатки способа - невозможность контролировать плотность монолитность бетона по всей высоте сваи, возможность размыва несхватившейся бетонной смеси грунтовыми водами.

Армирование свай производят только в верхней части, где на глубину 1,5 .2,0 м в свежеуложенный бетон устанавливают металлические стержни для их последующей связи с ростверком.

В зависимости от грунтовых условий буронабивные сваи устраивают одним из следующих способов - сухим способом (без крепления стенок скважин), с применением глинистого раствора (для предотвращения обрушения стенок скважины) и с креплением скважины обсадной трубой.

Сухой способ применим в устойчивых грунтах (просадочные и глинистые твердой полутвердой и тугопластичной консистенции), которые могут держать стенки скважины (рис. 6.13). Скважина необходимого диаметра разбуривается методом вращательного бурения в грунте на заданную глубину. После приемки скважины в установленном порядке при необходимости в ней монтируют арматурный каркас и бетонируют методом вертикально перемещающейся трубы.

Используемые в строительстве бетонолитные трубы, как правило, состоят из отдельных секций и имеют стыки, позволяющие быстро и надежно соединить трубы. Секции бетонолитных труб длиной 2,4...6 м в стыках скрепляют болтами или замковыми соединениями, у первой секции крепится приемный бункер, через который бетонная смесь подается в трубу. В скважину опускается бетонолитная труба до самого низа, в приемную воронку подается бетонная смесь из автобетоносмесителя или с помощью специального загрузочного бункера, на этой же воронке закреплены вибраторы, которые уплотняют укладываемую бетонную смесь. По мере укладки смеси бетонолитная труба извлекается скважины. По окончании бетонирования скважины голову сваи формуют в специальном инвентарном кондукторе, в зимнее время дополнительно надежно защищают. Сухим способом по рассмотренной технологии изготовляют буронабивные сваи диаметром от 400 до 1200 мм, длина свай достигает 30 м.

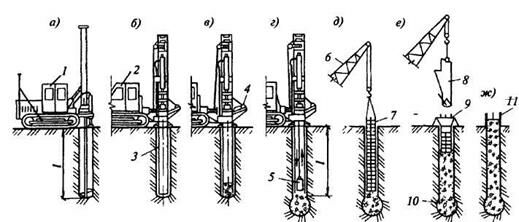

Рис 613 Технологическая схема устройства буронабивных свай сухим способом

а - бурение скважины; б - разбуривание уширенной полости; в - установка арматурного каркаса;г - установка бетонолитной трубы с вибробункером; д - бетонирование скважины методом вертикально перемещаемой трубы (ВПТ); е - подъем бетонолитной трубы; 1 - буровая установка; 2 -привод 3 - шнековый рабочий орган; 4 – скважина; 5 – расширитель; 6 - уширенная полость; 7 - арматурный каркас; 8 - стреловой кран; 9 - кондуктор-патрубок; 10 – вибробункер; 11 - бето-нолитная труба; 12 - бадья с бетонной смесью; 13 - уширенная пята сваи;

Применение глинистого раствора. Устройство буронабивных свай в слабых водонасыщенных грунтах требует повышенных трудозатрат, что обусловлено необходимостью крепления стенок скважины для предохранения их от обрушения (рис. 6.14). В таких неустойчивых грунтах для предотвращения обрушения стенок скважин применяют насыщенный глинистый раствор бентонитовых глин плотностью 1,15...1,3 г/см³, который оказывает гидростатическое давление на стенки, хорошо временно скрепляет отдельные грунты, особенно обводненные и неустойчивые, при этом хорошо удерживает стенки скважин обрушения. Этому же способствует образование на стенках скважины глинистой корки вследствие проникновения раствора в грунт.

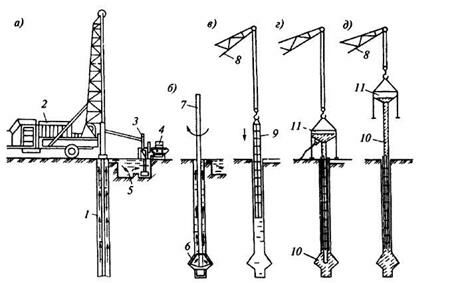

Рис. 6 14 Технологическая схема устройства буронабивных свай под глинистым раствором

а- бурение скважины; б - устройство расширенной полости; в - установка арматурного каркаса; г- установка вибробункера с бетонолитной трубой; д - бетонирование скважины методом ВПТ; 1 скважина; 2 - буровая установка; 3 – насос; 4 – глиносмеситель; 5 - приямок для глинистого; 6 – расширитель; 7 – штанга; 8 - стреловой кран; 9 - арматурный каркас; 10 - бетонолитная труба; 11 - вибробункер;

Скважины бурят вращательным способом. Глинистый раствор готовят на месте выполнения работ и по мере бурения подают в скважину по пустотелой буровой штанге под давлением. По мере бурения находящийся под гидростатическим давлением раствор от места забуривания, встречая сопротивление грунта, начинает подниматься вверх вдоль стенок скважины, вынося разрушенные бурами грунты, и выходя на поверхность, попадает в отстойник-зумпф, откуда снова насосом подается в скважину для дальнейшей циркуляции.

Глинистый раствор, находящийся в скважине под давлением, цементирует грунт стенок, тем самым препятствуя проникновению воды, что позволяет исключить применение обсадных труб. После завершения проходки скважины в нее при необходимости устанавливается арматурный каркас, бетонная смесь из вибробункера по бетонолитной трубе попадает на дно скважины, поднимаясь вверх, бетонная смесь вытесняет глинистый раствор. По мере заполнения скважины бетонной смесью производят подъем бетоновода.

Крепление скважин обсадными трубами. Устройство свай этим методом возможно в любых гидрогеологических условиях; обсадные трубы могут быть оставлены в скважине или извлечены из нее в процессе изготовления сваи (рис. 6.15). Обсадные трубы соединяют между собой при помощи замков специальной конструкции (если это инвентарные трубы) или на сварке. Пробуривают скважины вращательным или ударным способом. Погружение обсадных труб в грунт в процессе бурения скважины осуществляют гидродомкратами.

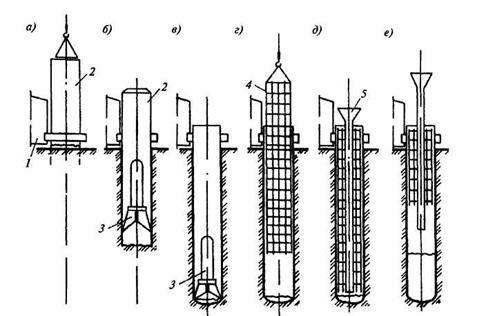

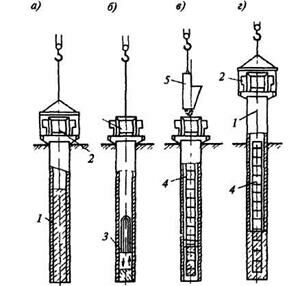

Рис. 6.15. Технологическая схема устройства буронабивных свай с применением обсадных труб

а - установка кондуктора и забуривание скважины; б - погружение обсадной трубы; в - проходка скважины; г - наращивание следующего звена обсадной трубы; д - зачистка забоя скважины; е -установка арматурного каркаса; ж - заполнение скважины бетонной смесью и извлечение обсадной трубы; 1 - рабочий орган для бурения скважины; 2 – скважина; 3 – кондуктор; 4 - буровая установка; 5 - обсадная труба; 6 - арматурный каркас; 7 - бетонолитная труба; 8 - вибробункер

После зачистки забоя и установки арматурного каркаса скважину бетонируют методом вертикально перемещаемой трубы. По мере заполнения скважины бетонной смесью могут производить извлечение инвентарной обсадной трубы. Специальная система домкратов, смонтированных на установке, сообщает трубе возвратно-поступательное движение, за счет чего бетонная смесь дополнительно уплотняется. По завершении бетонирования скважины осуществляют формирование головы сваи. Находят применение установки по изготовлению набивных свай с использованием обсадных труб с извлечением грунта трубы виброгрейфером (рис. 6.16).

В настоящее время проходит успешное испытание специальный полимерный концентрат на основе полиакриламида, который в процесс гидратации образует коллоидный буровой раствор, создающий защитную пленку на стенках скважины, что в сочетании с избыточным гидростатическим давлением предотвращает их осыпание. Бурение в сложных геологических условиях без применения обсадных труб показало целостность буронабивной сваи по всей глубине после закачивания в нее бетона и отсутствие каких-либо наплывов или впадин бетона на боковой поверхности сваи. Использование коллоидного раствора позволяет существенно увеличить производительность буровых работ, снизить их себестоимость и трудоемкость, резко сократить потребность в обсадных трубах без снижения качества работ.

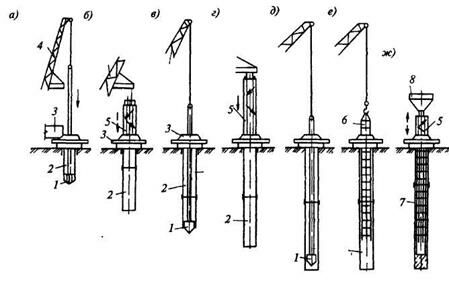

Рис. 6.16. Технологическая схема изготовления набивных свай с выемкой грунта подзащитой обсадных труб

а - погружение обсадной трубы виброустаиовкой; б - извлечение грунта из обсадной трубы виброгрейфером; в - бетонирование сваи; г - извлечение обсадной трубы виброустаиовкой; 1 - обсадная труба; 2 – виброустановка; 3 – виброгрейфер; 4 - арматурный каркас; 5 - бадья с бетонной смесью;

Буронабивные сваи с уширенной пятой. Диаметр таких свай 0,6...2,0 м, длина 14...50 м. Существуют три способа устройства уширений свай. Первый способ - распирание грунта усиленным трамбованием бетонной смеси в нижней части скважины, когда невозможно оценить качество работ, форму (какой стала пята уширения), насколько бетон перемешался с грунтом и какова его несущая способность.

При втором способе скважину пробуривают станком, имеющим на буровой колонке специальное устройство в виде раскрывающегося ножа, для образования уширения скважины диаметром до 3 м (рис. 6.17). Нож раскрывается гидравлическим механизмом, управляемым с поверхности земли. При вращении штанги ножи срезают грунт, который попадает в бадью, расположенную над расширителем. За несколько операций срезания ножами грунта и извлечения его на поверхность в грунте образуется уширенная полость. В скважину подают глинистый раствор из бентонитовых глин, который непрерывно циркулирует и обеспечивает устойчивость стенок скважины. При устройстве уширений разбуривание полости осуществляют одновременно с подачей в скважину свежего глинистого раствора до полной замены раствора, загрязненного грунтом. После завершения бурения скважины на проектную глубину буровую колонку с уширителем извлекают, в скважину устанавливают арматурный каркас. Бетонирование ведут методом вертикально перемещающейся трубы, когда одновременно в трубу подают бетонную смесь и поднимают ее. Бетонная смесь, соприкасаясь с вязким глинистым раствором, не снижает своей прочности, цементное вяжущее из смеси не вымывается. Бетонная смесь выжимает глинистый раствор вверх по трубе и через зазор между трубой и скважиной. Нижний конец бетонолитной трубы должен быть постоянно заглублен в бетонную смесь на глубину порядка 2 м; бетонирование осуществляют непрерывно, чтобы не возникали прослойки глинистого раствора в бетоне.

Р и с 6 17 Разбуривание полости в грунте уширителем

а - положение уширителя во время разбуривания скважины; б - то же, в процессе разбуривания полости; 1 - грунто-сборник; 2 - режущие ножи; 3 – скважина; 4 – штанга; 5 - уширенная полость;

Взрывной способ устройства уширений (рис. 6.18). В пробуренную скважину устанавливают обсадную трубу. На дно скважины опускают заряд взрывчатого вещества расчетной массы и выводят провода от детонатора к взрывной машинке, находящейся на поверхности. Скважину заполняют бетонной смесью на 1,5...2,0 м, поднимают на 0,5 м общую трубу и производят взрыв. Энергия взрыва уплотняет грунт создает сферическую полость, которая заполняется бетонной смесью из обсадной трубы. После этого порциями и с необходимым уплотнением заполняют обсадную трубу бетонной смесью доверху.

Буронабивная свая с башмаком. Особенность метода в том, что пробуренную скважину опускают обсадную трубу, имеющую на конце свободно опертый чугунный башмак, оставляемый в грунте после погружения обсадной трубы на требуемую глубину. Порционно загружая бетонную смесь, регулярно ее уплотняя и постепенно извлекая зубу из скважины, получают готовую набивную бетонную сваю.

Трубобетонные сваи. Принципиальное отличие метода в том, что обсадная труба длиной до 40...50 м имеет в нижней части жестко за крепленный башмак. После достижения дна скважины труба остается там, не извлекается, а заполняется бетонной смесью.

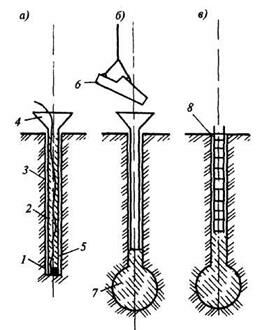

Рис. 6 18 Технологическая схема устройства свай с камуфлетным уширением.

а- опускание заряда ВВ и заполнение скважины бетонной смесью; б- подъем бетонной трубы и образование уширенной пяты взрывом; в - готовая набивная свая с камуфлетным уширением; 1- заряд ВВ; 2 - провод к подрывной машине; 3 - обсадная труба; 4 - приемная воронка; 5 – бетонная смесь; 6 - бадья с бетонной смесью; 7 -уширенная пята; 8 - арматурный каркас;

Подводное бетонирование применяют для предохранения бетонной смеси от размыва при высоком уровне малоподвижных грунтовых вод. Бетонную смесь подают в обсадную трубу не по лотку, а под давлением по трубопроводу, погруженному до самого низа скважины. Благодаря давлению смесь выдавливается из трубы, заполняет снизу пространство скважины и начинает подниматься вверх, оттесняя наверх и находящуюся в скважине воду. В процессе заполнения бетонной смесью скважины необходимо следить, чтобы бетонолитная труба поднималась с одной скоростью с обсадной трубой, низ трубы постоянно был ниже верха уложенной бетонной смеси на 30...40 см. После полного заполнения скважины верхний слой бетонной смеси толщиной 10...20 см, находившийся в контакте с водой, срезают.

В обводненных грунтах может быть использовано напорное бетонирование набивных свай, которое заключается в непрерывном нагнетании бетонной смеси на всю высоту скважины под воздействием гидростатического давления, создаваемого бетононасосами. Напорное бетонирование исключает смешивание бетонной смеси с водой, глинистым раствором или шлаком (материалами разбуривания). Скорость нагнетания устанавливается исходя из условий непрерывности процесса бетонирования сваи и беспрепятственного извлечения обсадной трубы после заполнения скважины бетоном до начала схватывания. Подвижность нагнетаемых бетонных смесей должна быть в пределах 18...24 см.

Пневмотрамбованные сваи. Сваи применяют при устройстве фундаментов в насыщенных водой грунтах с большим коэффициентом фильтрации. В этом случае бетонную смесь укладывают в полость обсадной трубы при постоянном повышенном давлении воздуха (0,25...0,3 МПа), который подается от компрессора через ресивер, служащий для сглаживания колебаний давления. Бетонную смесь подают небольшими порциями через специальное устройство - шлюзовую камеру, действующую по принципу пневмонагнетательных установок, применяемых для транспортирования бетонной смеси. Шлюзовая камера закрывается специальными клапанами. Подача бетонной смеси в камеру осуществляется при закрытом нижнем клапане и открытом верхнем; при заполнении камеры смесью верхний клапан закрывается, нижний, наоборот, открывается, смесь выжимается в скважину.

Набивные сваи любого типа следует бетонировать без перерывов. При расположении свай одна от другой менее чем на 1,5 м их выполняют через одну, чтобы не повредить только что забетонированные. Пропущенные скважины бетонируют при второй проходке бетонолитной установки, после набора ранее забетонированными сваями достаточной прочности и несущей способности. Такая последовательность работ предусматривает предохранение как готовых скважин, так и свежезабетонированных свай от повреждения.

Буронабивные сваи обладают рядом недостатков, которые сдерживают их более широкое применение. К таким недостаткам можно отнести небольшую удельную несущую способность, высокую трудоемкость буровых работ, необходимость крепления скважин в неустойчивых грунтах, сложность бетонирования свай в водонасыщенных грунтах и трудность контроля качества выполненных работ.

Устройство свай в продавленных скважинах достаточно эффективно в сухих грунтах. При устройстве таких свай в грунте создается уплотненная зона, повышается прочность грунта и снижается его деформативность. Устройство набивных свай в уплотненных скважинах производят методами продавливания без извлечения грунта на поверхность.

Данная технология работ базируется на образовании скважины путем многократного сбрасывания с высоты чугунного конуса, в результате чего пробивается скважина. Затем скважину порционно заполнят бетонной смесью, щебнем или песком и уплотняют до образования уширенной части в основании сваи. В верхней части при укладке бенной смеси ее уплотняют вибрированием. Разработано много модификаций этого метода. Образование скважин и полостей в грунте без го выемки осуществляют: пробивкой сердечниками и обсадными трупами с помощью молотов, продавливанием вибропогружателями вибромолотами, пробивкой снарядами и трамбовкой, пробивкой пневмопробойниками, расширением гидравлическими уплотнителями, продавливанием с помощью винтовых устройств.

Нашел применение метод выштамповывания с использованием станка ударно - канатного бурения (рис. 6.19). Сначала на глубину до ½ длины будущей сваи пробуривают скважину-лидер, затем скважину пробивают ударным снарядом на требуемую глубину. Загружают в нижнюю часть скважины жесткую бетонную смесь столбом 1,5...2 м и ударами трамбовки устраивают в основании сваи уширенную пяту. В устье скважины устанавливают обсадную трубу, монтируют арматурный каркас и осуществляют бетонирование верхней части сваи.

Метод виброформирования свай характерен наличием виброформователя. Его полый наконечник имеет лопасти в нижней части и соединяется через жесткую штангу с вибропогружателем. Под действием последнего наконечник погружается в грунт и образует скважину, которая по мере погружения наконечника заполняется бетонной смесью из бункера, установленного над устьем скважины. После пробуривания скважины наконечник немного приподнимают, при этом его лопасти раскрываются, сквозь полость наконечника бетонная смесь попадает на дно скважины. Вместо самораскрывающихся створок может быть использован теряемый чугунный башмак.

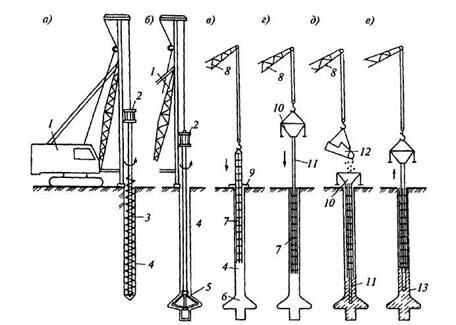

Рис 6.19 Технологическая схема устройства буронабивных свай с выштампованной пятой

а - бурение скважины; б - установка в скважину обсадной трубы; в - засыпка в скважину жесткой бетонной смеси; г - втрамбовывание бетонной смеси в основание; д - извлечение обсадной трубы и установка арматурного каркаса; е - бетонирование ствола сваи с уплотнением глубинным вибратором; ж - устройство опалубки оголовка сваи; 1 - буровая машина; 2 - рабочий механизм с навесным оборудованием для устройства уширенной пяты; 3 - обсадная труба; 4 - лоток для загрузки жесткой бетонной смеси; 5 – трамбовка; 6 - стреловой кран; 7 - арматурный каркас; 8 -бадья с бетонной смесью; 9 – воронка; 10 - выштампованная уширенная пята; 11- опалубка оголовка;

Вытрамбованные сваи используют в сухих связанных грунтах. В пробуренную скважину с помощью вибропогружателя, закрепленного на экскаваторе, погружают до проектной отметки стальную обсадную трубу, имеющую на конце съемный железобетонный башмак. Полость трубы заполняют на 0,8... 1,0 м бетонной смесью, уплотняют ее с помощью специальной трамбующей штанги, подвешенной к вибропогружателю (рис. 6.20). В результате башмак вместе с бетонной смесью вдавливается в грунт, при этом образуется уширенная пята. Обсадная труба заполняется бетонной смесью порциями с постоянным уплотнением. По мере заполнения скважины бетонной смесью осуществляется подъем обсадной трубы экскаватором при работающем вибропогружателе, который значительно снижает адгезию трубы с бетоном в процессе ее извлечения.

Часто трамбованные сваи устраивают путем забивки обсадной трубы в пробуренную скважину вместе с надетым на конце чугунным башмаком, который остается в грунте (рис. 6.21). Загружение бетоной смеси в обсадную трубу осуществляют порциями за 2...3 приема. Сечение сваи формируется и обсадная труба извлекается из скважины помощью молота двойного действия, передающего усилия через общую трубу.

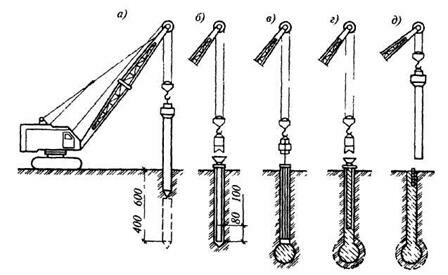

Рис. 6.20. Технологическая схема устройства вытрамбованных свай

а - образование скважины; б - укладка первой порции бетонной смеси; в - уплотнение бетонной смеси трамбующей штангой, жестко соединенной с вибропогружателем; г - укладка и уплотнение последующих слоев бетонной смеси; д - извлечение обсадной трубы и установка арматурного каркаса в голове сваи;

Обсадную трубу с чугунным башмаком под действием ударов молота погружают в грунт до проектной отметки. Погружаясь, труба раздвигает частицы грунта и уплотняет его. Когда труба достигает нижней точки в ее полость опускают арматурный каркас (при необходимости), далее через воронку из вибробадьи падают в полость обсадной трубы жесткую бетонную смесь с осадкой' конуса 8... 10 см.

После заполнения обсадной трубы на высоту 1 м ее начинают под-шать, при этом башмак соскальзывает под действием давящей на ;го бетонной смеси, которая начинает заполнять скважину. Молот шного действия, соединенный с обсадной трубой при этом произво- частые парные удары, направленные попеременно вверх и вниз, ударов, направленных вверх за 1 мин труба извлекается из грунта 4...5 см, а от ударов, направленных вниз, труба осаживается на ...3 см. Трамбование бетонной смеси, поступающей в скважину под зйствием собственной массы, осуществляется за счет ударов нижней >мки обсадной трубы и трения бетона о стенки трубы в результате 5рационного воздействия молота, в связи с чем вся бетонная смесь по- стоянно находится в процессе вибрации и в итоге оказывается хорошо уплотненной. В результате уплотняется грунт в нижней части скважи­ны, часть бетонной смеси впрессовывается в стенки скважины, повы­шая их прочность.

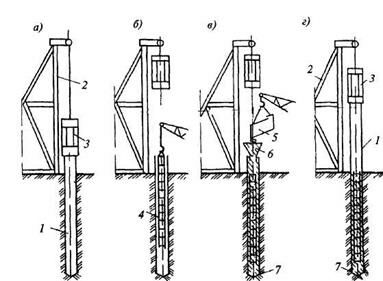

Р и с. 6.21. Технологическая схема устройства частотрамбованных свай

а - погружение обсадной трубы; б - установка арматурного каркаса; в - подача бетонной смеси в полость трубы; г - извлечение обсадной трубы с одновременным уплотнением бетонной смеси; 1 - обсадная труба; 2 – копер; 3 - молот двойного действия; 4 - арматурный каркас; 5 – бадья с бетонной смесью; 6 - приемная воронка; 7 - чугунный башмак;

Такое трамбование бетона в обсадной трубе продолжают до полного извлечения трубы из грунта. При необходимости на извлекаемую обсадную трубу закрепляют наружные вибраторы, которые позволяют более качественно уплотнить верхние слои бетонной смеси. Частотрамбованные сваи можно изготовлять армированными. Армирование осуществляется по расчету, но в большинстве случаев арматурный каркас применяют только в верхней части сваи для соединения с армированием монолитного ростверка. Если армирование предусмотрено на всю высоту сваи, то арматурный каркас опускают в обсадную трубу до начала бетонирования.

Песчаные набивные сваи - наиболее дешевый способ уплотнения слабых грунтов. Стальная обсадная труба с башмаком погружается в грунт с помощью вибропогружателя (рис. 6.22). Достигнув проектной отметки, она частично заполняется песком, при подъеме обсадной трубы за счет массы песка она отделяется от башмака, и с помощью вибропогружателя извлекается на поверхность, при этом грунт от вибросотрясений уплотняется. Дополнительное и эффективное уплотнение может быть достигнуто проливом скважины водой. Применяют трубы диаметром 32...50 см; при извлечении в трубе всегда должен находиться слой песка высотой 1,0... 1,25 м. Способ применим для скважин глубиной до 7 м.

Рис. 6.22. Схема устройства песчаных (грунтовых) набивных свай

а - погружение обсадной трубы; б - извлечение трубы; в - раскрывающийся наконечник; 1 – вибропогружатель; 2 - обсадная труба; 3 – шарнир; 4 - створка наконечника; 5 –кольцо;

Грунтобетонные сваи. Нашли применение грунтобетонные сваи, которые устраивают с помощью бурильных установок с пустотелой буровой штангой, имеющей на конце смесительный бур со специальными режущими и одновременно перемешивающими смесь лопастями. После пробуривания скважины в слабых песчаных грунтах до нужной отметки в пустотелую штангу под давлением из растворосмесительной установки подают водоцементную суспензию (раствор). Буровая штанга медленно при обратном вращении начинает подниматься вверх, грунт насыщается цементным раствором и дополнительно уплотняется буром. В результате получается цементно-песчаная свая, изготовленная на месте без выемки грунта.

Бурозавинчивающиеся сваи. Нередко котлованы под заглубленные сооружения приходится устраивать вблизи существующих зданий. Забивка свай и шпунта может привести к их деформациям из-за возникающих динамических воздействий. При устройстве буронабивных свай, где погружение обсадной трубы происходит с опережающей выборкой грунта из полости трубы, возможна утечка грунтового массива из-под рядом стоящих фундаментов, что также может привести к деформациям существующих строений. Использование методов «стена в грунте» или применение глинистого раствора для погружения труб приводит к удорожанию проекта.

Рис 6 23 Схема бурозавинчивающейся сваи

1- металлическая труба; 2 - сварка навивки с трубой; 3 - навивка из арматуры диаметром 10 16 мм с шагом 200 400 мм; 4 - крестообразный глухой или теряемый наконечник; 5 – крестовина; 6 - диск из металла;

При этих методах происходит нарушение естественной подземной среды и ее равновесия, которое может привести к нежелательным результатам или к серьезному удорожанию строительства.

В случаях плотной застройки целесообразно применять метод бурозавинчивающихся свай. Сущность метода в том, что металлическая труба не забивается в грунт, а завинчивается (рис. 6.23). На трубу в заводских условиях навивается узкий шнек из арматуры диаметром 10... 16 мм с шагом 200...500 мм. В зависимости от грунтовых условий труба может быть оснащена заглушкой с рыхлителями, глухими или теряемыми, позволяющими при необходимости не допустить воду в тело трубы. При завинчивании трубы окружающий грунт частично уплотняется, около 15...25% его выдавливается наружу.

Если труба ближней части глухая, то после завинчивания до проектной отметки в нее вставляется арматурный каркас и она заполняется бетонной смесью. Для труб с теряемым наконечником в нее вставляется арматурный каркас, труба заполняется бетоном, в процессе схватывания бетона труба вывинчивается, в грунте остается башмак, на который опирается железобетонная буронабивная свая. При особо плотных грунтах возможно предварительное пробуривание скважины на несколько меньшую глубину (до 1 м) и диаметр скважины должен быть меньше диаметра трубы. Диаметр завинчиваемых труб 300...500 мм, длина от 4 до 20 м. Важно, что технология позволяет выполнять работы вблизи существующих зданий при высоте в 5 этажей на расстоянии около 40 см., при большей высоте - около 70 см.

В последние годы получили широкое распространение фундаменты в виде мощных опор глубокого заложения с большой несущей способностью, сооружаемых с помощью специальных станков (рис. 6.24). Разработка грунта осуществляется с помощью грейферного ковша внутри опускаемой обсадной трубы. Во время разработки грунта нижний конец трубы должен быть ниже забоя скважины. Зачистка забоя производится грейферным ковшом. После установки в скважину арматурного каркаса осуществляется бетонирование методом вертикально перемещаемой трубы; заглубление бетонолитной трубы в бетонную смесь должно быть не менее 1 м.

Рис 624 Технологическая схема устройства буронабивных свай диаметром 2..3,5 м а - установка бурового станка; б - проходка скважины; в - зачистка забоя; г - установка арматурного каркаса; д - установка бетонолитной трубы; е - бетонирование сваи; 1 - буровая установка; 2 - обсадная труба; 3 - грейферный ковш; 4 - арматурный каркас; 5 - бетонолитная труба;

6.10. Приемка свайных работ. Контроль качества.

Приемка свайных работ сопровождается освидетельствованием свайного основания, проверкой соответствия выполненных работ проекту, инструментальной проверкой правильности положения свай или шпунта, контрольными испытаниями свай. Отклонение положения свай от проектного не должно превышать в ростверке ленточного типа родного диаметра сваи, в свайных полях двойных размеров сваи.

При осуществлении контроля качества в процессе и при окончании устройства свайных фундаментов руководствуются следующими критериями:

от качества выполнения свайных работ зависит несущая способность свайных фундаментов, что имеет важнейшее значение для всего здания или сооружения;

устройство свай относится к скрытым работам, требующим пооперационного контроля качества в процессе их устройства.

В общем случае контролируют:

§ соответствие поступающих на строительную площадку изделий и материалов проекту;

§ соблюдение утвержденной технологии погружения забивных или устройства набивных свай;

§ несущую способность свай;

§ соответствие положения свай в плане геодезической разбивке;

Основным контролируемым параметром является обеспечение несущей способности свай. Несущую способность погруженных свай определяют статическим и динамическим методами, а набивных – только статическим.

Определение несущей способности сваи. Для свай-стоек, опирающихся на прочный грунт, главным фактором является прочность материала сваи, так как их забивают в плотные грунты до проектной отметки. Для висячих свай их несущую способность определяют спосо-10ами пробных нагрузок и динамическим (рис. 6.30).

Статическим методом несущую способность определяют после окончания работ по забивке всех свай. Для этого на сваю сверху воздействуют гидравлическими домкратами до момента смещения ее относительно окружающего грунта. При этом способе пробных нагрузок на сваю передают нагрузку, возрастающую ступенями в ^1/₁₀...¹/₁₅ предельной расчетной нагрузки, измеряют осадки и строят график зависимости между ними. За предельно допустимую нагрузку принимают Ступень, предшествующую нагрузке, в результате которой свая погрузилась в грунт на величину, более чем в 5 раз превышающую предыдущее погружение. Этот способ надежен, но весьма трудоемок и для оценки прочностных характеристик свайного поля требуется большой промежуток времени (4... 12 сут).

Динамический метод основан на косвенной оценке несущей способности забиваемой сваи по значению отказа, поэтому для погружаемых свай этот метод вполне заменяет статический.

Динамический способ основан на равенстве работы, совершаемой молотом при падении, и сваей на пути ее погружения. За основу принимают контрольный отказ, назначаемый проектной организацией. Отказы замеряют отказомерами, которые можно ставить на грунт или подвешивать на сваю с помощью хомута. Отказомер представляет собой мерную линейку, вдоль которой перемещаются указатели отказов. При погружении сваи в грунт один из указателей движется вниз и показывает на мерной линейке суммарное значение остаточного отказа. При наличии обратного движения сваи вверх за счет упругой реакции грунта второй указатель также перемещается вверх и показывает на мерной линейке суммарное значение упругого отказа. При отсутствии отказомеров величину отказа сваи при забивке за расчетный отрезок времени можно определить нивелиром, гидравлическим уровнем, натянутой над уровнем земли проволокой.

Учитывая, что в процессе забивки сваи грунт находится в напряженном состоянии, следует иметь в виду, что несущая способность сваи оказывается завышенной. Проверку несущей способности свай производят после отдыха свай и стабилизации грунта, а именно: в супесях - через 5...8 сут, в суглинках - через 15...25 сут и в глинистых грунтах — через 30...35 сут.

Бесплатная лекция: "2.3 Различия между культурой и цивилизацией" также доступна.

При контроле положения сваи в плане следят, чтобы не были превышены допустимые отклонения: - 0,2d для забивных свай при их однорядном расположении и 0,3d при расположении свай в два и три ряда в лентах или кустах свай (d - диаметр круглой или максимальный размер прямоугольной сваи). Приемка готовых свайных фундаментов оформляется актом с приложением следующих документов:

§ паспорта на сваи и сборный ростверк заводов-изготовителей;

§ паспорта на бетон набивных свай и монолитных ростверков;

§ приемка арматурных каркасов набивных свай и монолитных ростверков;

§ акты сдачи свайного поля и готового ростверка;

§ результаты динамических или статических испытаний свай.
