Основные понятия и положения технологии

Лекция № 1: «Основные понятия и положения технологии

строительного производства»

1. Технология строительных процессов определяет теоретические основы, методы и способы выполнения строительных процессов, обеспечивающих обработку строительных материалов и полуфабрикатов с качественным изменением их состояния с целью получения конечной продукции (здания, сооружения). Строительные процессы классифицируют в две группы – внеплощадочные и внутриплощадочные (рис. 1):

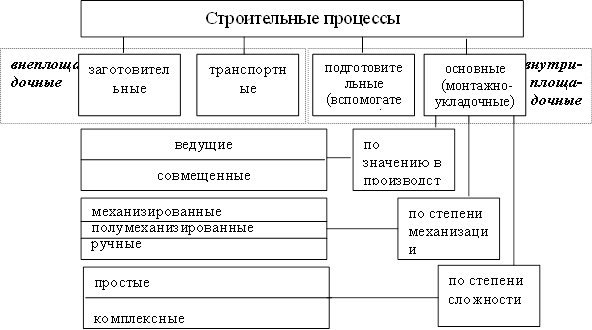

Строительные процессы последовательно делятся на комплексные процессы, простые рабочие процессы и рабочие операции.

Рабочая операция – технологически неделимый элемент строительного процесса. Ее результатом является изменение не менее одного из свойств или характеристик исходного материала, полуфабриката (например, операция по выпрямлению арматурных стержней). Рабочая операция состоит из рабочих приемов – ее частей, включающих последовательные рабочие движения, объединенных одной целью (например, рабочий прием «укладка арматурного стержня на станок для гнутья» состоит из рабочих движений: движение к стержню; взятие стержня; движение к станку; укладка).

Простые рабочие процессы – совокупность рабочих операций, объединенных в определенной технологической последовательности (например, процесс заготовки арматуры).

Совокупность организационно взаимосвязанных рабочих процессов, в результате которых создается конечная продукция, образует комплексный процесс (например, комплексный процесс возведения ж/б плотины).

Строительные процессы осуществляются на рабочих местах, т.е. в пространстве, в пределах которого перемещаются рабочие, машины и механизмы. Участок работы, выделяемый одному рабочему или звену, называют делянкой, а участок, выделяемый бригаде, – захваткой.

При возведении зданий и сооружений выполняются комплексы работ, объединяемых в 3 группы:

1. Общестроительные работы (земляные, бетонные, монтажные, свайные, отделочные, кровельные и т.д.).

2. Специальные работы (цементация, силикатизация, «стена в грунте» и т.п.).

3. Вспомогательные работы (транспортные и погрузочно-разгрузочные).

2. Материальными элементами строительных процессов являются:

1. Природные и искусственные строительные материалы (пиломатериалы, кирпич, цемент и др.).

2. Полуфабрикаты (бетонная смесь, растворы), приготавливаемые в заводских условиях или на стройплощадке.

3. Детали и изделия, выпускаемые на предприятиях стройиндустрии и пром. оборудование, поставляемое предприятиями различных отраслей хоз-ва. Их соответствие предъявляемым требованиям должно подтверждаться техническими паспортами и соответствующей маркировкой.

Технические средства строительных процессов разделяют на основные, вспомогательные и транспортные.

К основным относят строительные машины (бульдозера, экскаваторы, грейдеры и т.д.), механизмы (не имеющие собственного двигателя тали, лебедки, катки и т.д.), подручные технические средства (лопаты, молотки, пилы и т.п.), подсобные приспособления (зажимы, шаблоны, уровни и т.п.).

Вспомогательные технические средства выполняют роль: технологической оснастки (контейнеры, кассеты, струбцины и т.п.), энергетической оснастки (компрессоры, трансформаторы, кабели и т.п.), эксплуатационной оснастки (подкрановые пути, точильные станки и т.п.) и персональной оснастки (люльки, стремянки, лестницы и. т.п.).

Транспортные технические средства – это автомобили, вагоны, краны, транспортеры и т.п.

3. Разнообразие строительных процессов требует привлечения рабочих различных профессий, специальностей и квалификации. Профессия определяется видом и характером выполняемых строительных процессов (например, плотник или каменщик). Единый тарифно-квалификационный справочник (ЕТКС) работ и профессий в строительстве включает 179 профессий. Рабочий может иметь более узкую специальность по данному виду работ (например, плотник-опалубщик, каменщик по кирпичной кладке). Уровень подготовки рабочего определяется его квалификацией (от 1 разряда до 6 разряда).

Строительные процессы выполняются группами рабочих:

Звено – группа рабочих (обычно 2-5 чел.) одной профессии, но разной квалификации.

Бригада – несколько звеньев рабочих, объединенных для совместного производства одного вида работ. Распространены специализированные и комплексные бригады. Специализированная бригада (до 25-30 чел.) состоит из звеньев рабочих одной профессии, выполняющих работы одного вида. Комплексная бригада (до 40-50 чел.) создается из рабочих разных профессий, связанных единством конечной продукции (например, бригада отделочников – штукатуры, маляры и плиточники, бригада бетонщиков - опалубщики, плотники, арматурщики, бетонщики). Комплексная бригада «конечной продукции» (до 60-70 чел.) создается для проведения работ, предусматривающих выполнение отдельных законченных работ или всего строительства сооружения в целом.

Производительность труда строительных рабочих определяется выработкой и трудоемкостью выполняемых работ. Выработка — количество строительной продукции, выработанной за единицу времени (за час, смену и т. д.); трудоемкость - затраты рабочего времени (чел.-ч, чел.-дн. и т. д.) на единицу строительной продукции (м² штукатурки, м³ кирпичной кладки и т. д.). Количественно трудоемкость регламентируется техническим нормированием. Техническое нормирование - разработка норм затрат рабочего или машинного времени и расхода материалов на единицу строительной продукции.

Норма выработки (Н_выр.) - количество продукции, которое должен произвести рабочий в единицу времени (м³/см, м²/ч и т.д.).

Норма времени (Н_вр) - количество рабочего времени, достаточное для изготовления единицы продукции (чел.-ч, чел.-дн.).

Норма машинного времени (Н_маш) - количество рабочего времени машины, достаточное для изготовления единицы продукции (маш.-ч, маш.-дн.).

Тарифное нормирование - система определения размера заработной платы в зависимости от количества затраченного труда в соответствии с его количеством, качеством и с учетом квалификации исполнителя. В основу положена тарифная сетка, по которой устанавливается размер зарплаты в зависимости от разряда рабочего. Каждому разряду соответствует тарифный коэффициент, показывающий соотношение оплаты труда между разрядами:

Разряды........ 1 2 3 4 5 6

Коэффициенты.. 1,0 1,08 1,19 1,34 1,54 1,8

В строительстве применяют несколько систем оплаты труда.

Повременную оплату используют при оплате за фактически отработанное время в соответствии с установленной ставкой или тарифным коэффициентом.

Прямая сдельная оплата предусматривает оплату за фактически выполненный объем работ в соответствии с присвоенными разрядами и трудовым участием. Применение этой системы требует учета выработки рабочих и оформления нарядов. Наряд - это производственное задание на выполнение работ. Наряд является основным документом учета объема выполненных работ и расчета с рабочими.

Аккордная оплата производится на основании заранее подготовленных калькуляций на определенный комплекс работ или на единицу объема.

В строительстве нашел применение расчет с комплексной бригадой за сданный в эксплуатацию объект. Подготавливается наряд-заказ на весь объем строительно-монтажных работ, промежуточные расчеты - авансы оформляются ежемесячно, исходя из объемов выполненных работ. При окончательном расчете дополнительно учитывается: досрочный ввод объекта в эксплуатацию; качество выполненных работ; премирование за снижение себестоимости работ и экономию строительных материалов.

Безнарядная система оплаты - заработная плата начисляется бригадам и звеньям от стоимости выполненных работ.

4. Качество СМР регламентируется требованиями СНиП (часть 3). Контроль качества выполняют визуальным осмотром, натурным измерением линейных размеров, испытаний конструкций разрушающими и неразрушающими методами.

Механический (разрушающий) метод контроля применяют для определения технического состояния конструкций.

Физический (неразрушающий) метод используют для определения основных характеристик физико-механических свойств материалов конструкций. Метод базируется на импульсном и радиационном способах.

Импульсный акустический способ заключается в измерении скорости распространения и рассеивания звука в материале. Импульсный вибрационный способ базируется на замере затухания собственных колебаний.

Радиационный способ основан на определении изменения интенсивности потоков γ-лучей при просвечивании материала.

Обеспечение качества строительно-монтажных работ достигается систематическим контролем - внутренним и внешним. Внутренний контроль - функция административно-технического персонала строительной организации. Внешний контроль выполняют государственные органы и заказчик. Государственные органы - инспекции архитектурно-строительного надзора (ИГАСН) и административно-технические инспекции (АТИ) осуществляют контроль не только за процессом строительства, но и за взаимодействием с окружающей средой (вывоз мусора, обеспечение проездов и др.).

Заказчик осуществляет технический контроль. Контролирующие функции возлагают на специального представителя, который следит за обеспечением качества работ, оформлением надлежащим образом скрытых работ, соблюдением сроков работ, проверяет выполненные объемы.

Авторский надзор осуществляет проектная организация, контролирующая соблюдение строителями проектных решений и качество выполнения строительно-монтажных работ.

Окончательная приемка здания Госкомиссией предусматривает не только визуальную оценку сооружения и всех его помещений, но и наличие всех оформленных актов выполнения работ.

5. Целью технологического проектирования является разработка оптимальных технологических и организационных условий для выполнения строительных процессов, обеспечивающих выпуск строительной продукции в намеченные сроки при минимальном использовании всех видов ресурсов.

Проектированием строительных процессов при возведении зданий и сооружений последовательно предусматриваются:

- разработка технологических вариантов выполнения строительных процессов и принятие наиболее эффективного по технико-экономическим показателям;

- выполнение строительного процесса в пространстве и времени;

- расчет технологической надежности строительного процесса;

- документирование строительного процесса.

При вариантном проектировании первоначально устанавливают номенклатуру и состав строительных процессов, объем работ. Исходными данными являются условия возведения объекта и его конструктивные решения. Для различных вариантов рассчитывают эффективность по основным технико-экономическим показателям: себестоимости, трудоемкости работ и продолжительности выполнения процесса.

Себестоимость работ определяют по формуле

С=(3+М+Э+Тр) К_н,

где 3 — заработная плата рабочих; М — стоимость материалов, изделий и конструкций, включая заготовительно-складские расходы и стоимость доставки на приобъектный склад; Э—затраты на эксплуатацию машин, механизмов и уста­новок; Т_р — транспортные расходы; К_н — коэффициент, учитывающий накладные расходы.

Трудоемкость работ в зависимости от их номенклатуры определяется по сборникам действующих производственных норм и расценок (НИР).

Организация строительного процесса в пространстве обеспечивается разделением на участки, захватки и делянки. Участками называют конструктивную часть сооружения, в пределах которого существуют одинаковые производственные условия (например, участок – этаж здания, температурный блок сооружения). Участки делятся на захватки, и далее на делянки.

Число захваток на участке равно:

m = Ф_р/Ф_з,

где Ф_р - общий фронт работ; Ф_з – фронт работ на захватке. Фронтом работ называют участок объекта, выделяемый бригаде или звену.

Фронт работ на захватке должен быть достаточным для одновременной расстановки всей бригады:

Ф_з = НФ_з/N,

где Н – число звеньев (рабочих) в бригаде; Ф_з – фронт работ звена (делянка); N – число рабочих смен.

Организация строительного процесса во времени осуществляется 3 методами. При последовательном методе все технологические циклы ведутся сначала на первой захватке, затем на второй и т.д. При параллельном методе все технологические циклы осуществляются одновременно на всех захватках. При поточном методе каждый технологический цикл выполняют сначала на первой захватке, затем на второй и т.д.

Технологическая надежность строительного процесса характеризуется коэффициентом готовности, как отношение времени безотказной работы ко времени за весь период наблюдений (для тех. средств – К_г.тс = 0,86-0,92; для мат. элементов – К_г.мэ = 0,8-0,85; для трудовых ресурсов – К_г.тр = 0,78-0,83). Надежность процесса в общем случае равна:

К_{г. пр.} = К_г.тс× К_г.мэ × К_г.тр.

Документирование строительного процесса осуществляется с помощью технологических карт и карт трудовых процессов. Технологическая карта – основной документ ТСП, входящий в проект производства работ (ППР). ППР определяет наиболее эффективные методы выполнения СМР, и в отличие от проектов организации строительства (ПОС) разрабатывается не проектной, а строительно-монтажной организацией или специализированной организацией типа «Оргтехстрой». Бывают следующие технологические карты:

а) типовые, не привязанные к объекту и местным условиям;

б) типовые, привязанные к объекту, но не привязанные к местным условиям;

в) рабочие, привязанные и к объекту, и к местным условиям.

Технологическая карта состоит из 8 разделов:

- область применения (природно-климатические, гидрогеологические и др. условия);

- организация и технология выполнения строительного процесса (требования подготовительного периода, комплекты машин, состав звеньев и бригад, состав операций, схемы производства работ и т.п.);

- требования к качеству и приемке работ (виды и способы контроля, приборы и оборудование, допуски и т.п.);

- калькуляция затрат труда, времени работы машин, зарплаты;

- график производства работ (как правило, линейный график);

- материально-технические ресурсы;

- техника безопасности;

- технико-экономические показатели (затраты труда и машинного времени, выработка рабочих, зарплата, продолжительность осуществления).

Карту трудовых процессов разрабатывают для указания рациональных приемов труда при выполнении отдельных видов технологических операций.

Обратите внимание на лекцию "3.3.5 Структурно-антропологическая парадигма".

В ней указывают наиболее рациональный состав рабочего звена, распределение операций между рабочими; приводят режимы труда и отдыха.

Карты трудовых процессов содержат четыре раздела:

- область и эффективность применения карты;

- подготовка и условия выполнения процесса;

- исполнители, предметы и орудия труда;

- технология процесса и организация труда (с обязательным поминутным графиком выполнения трудового процесса).
