4. Копровая установка на базе гусеничного трактора с трубчатым дизель-молотом.
Самоходные копровые установки представляют собой навесное и сменное копровое оборудование, смонтированное на гусеничных тракторах, экскаваторах и грузовых автомобилях. Такие установки обладают энергетической автономностью, полной механизацией вспомогательных операций, достаточными мощностью и маневренностью, высокими технико-экономическими показателями.
Тракторные копровые установки используют для погружения вертикальных и наклонных свай длиной до 16 м при возведении фундаментов в крупнопанельном и каркасно-панельном домостроении, кирпичных зданий гражданского и промышленного назначения. Копровое оборудование навешивается сбоку и сзади базовой машины. Наибольшее распространение в строительстве получили навесные копровые установки СП-9Д, базирующиеся на тракторах класса 10. Копровое оборудование этих установок аналогично по конструкции, имеет гидравлический привод и навешивается сбоку базовой машины. Оно предназначено для подъема, передвижения и удерживания сваепогружателя на мачте; подтаскивания, подъема и установки сваи под сваепогружатель на точку забивки необходимое положение (наклонное или вертикальное); выдвижения, мачты сваепогружателем и поднятой сваей; навешивания устройств для скручивания (срезки) голов забитых свай.
Ещё посмотрите лекцию "114 Оже-спектроскопия" по этой теме.
Навесной копер СП-49Д

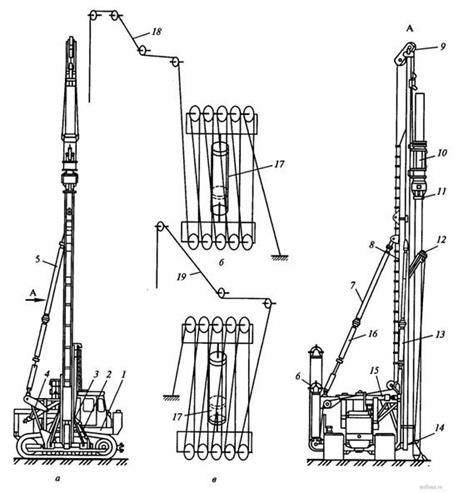

Копровая установка СП-49Д включает базовый трактор Т, дизель-мопот 10 с наголовником 11, несущую раму 4, подвижную раму 2, гидравлические полиспасты 6 для подъема молота и сваи, двухсекционную мачту 8 с оголовком 9 и направляющими для свайного молота, боковой 5 и задний 7 гидравлические раскосы, гидрооборудование 3, свайную стрелку 12 для установки свай под молот, упор 13, устройство 14 для подтаскивания свай. Навесное оборудование с гидравлическим приводом обеспечивает выполнение следующих операций: подтаскивание, подъем, установку сваи на точку забивки и под молот, наклоны мачты в двух взаимно перпендикулярных плоскостях, выдвижение мачты, подъем и опускание молота, опускание мачты в транспортное и подъем ее рабочее положение.
Гидрополиспасты для подъема молота и сваи приводятся в действие гидроцилиндрами 17 и обеспечивают через десятикратную запасовку подъем сваи канатом 19 и молота канатом 18. Гидрополиспасты смонтированы на тракторе со стороны, противоположной молоту, и выполняют роль противовесов, придающих копру устойчивость.
Для наклонов мачты в двух взаимно перпендикулярных плоскостях, установки ее вертикально, независимо от неровностей и уклонов строительной площадки или котлована, а также перевода мачты из транспортного (горизонтального) положения в рабочее и наоборот служат одинаковые по конструкции боковой 5 и задний 7 гидравлические раскосы, состоящие соответственно из гидроцилиндров 13 и 16 и стоек.
Перемещение мачты в направлении, перпендикулярном продольной оси машины (на расстояние до 0,4 м), осуществляется при выдвижении подвижной рамы 2 гидроцилиндром 15, что позволяет достаточно точно без дополнительных маневров базовой машины наводить сваю на точку забивки без нарушения вертикальности мачты. На нижней секции мачты смонтированы выдвижная свайная стрелка 12, управляемая гидроцилиндром, упор 13 для наведения сваи на точку забивки и установлены отводные блоки каната подъема молота и сваи. С помощью стрелки с изменяемым вылетом верхний конец сваи заводят в наголовник молота. Нижний конец сваи упором отталкивается от мачты, чтобы придать свае вертикальное положение. При забивке сваи стрелка гидроцилиндром убирается в нишу мачты. Гидроцилиндры копрового оборудования обслуживаются гидросистемой базовой машины. Пульт управления копровым оборудованием находится в кабине машиниста.
Навесное копровое оборудование на базе экскаваторов позволяет забивать несколько свай с одной стоянки экскаватора, что очень важно при погружении свай кустами и при двухрядном их расположении. Различают подвесные копровые мачты и сменное копровое оборудование к экскаваторам.
