4. Буровая машина типа СО-2 для бурения скважин под буронабивные сваи.
Буровая установка СО-2 предназначена для бурения скважин в условиях устойчивых нескальных грунтов под буронабивные сваи длиной до 30 м и диаметром до 600 мм, для чего используется шнековый бур с уширением до 1600 мм. Устройство буронабивных свай в неустойчивых грунтах возможно под защитой глинистого раствора.
Расширение основания производится только в устойчивых сухих грунтах при помощи специального расширителя.
Установка состоит из базовой машины-крана и бурового навесного оборудования, которое включает трубчатую направляющую с движущейся по ней кареткой с электроприводом. К выходному валу электропривода прикреплена телескопическая буровая колонна с очистителем. Колонна, в свою очередь, состоит из двух телескопических секций. Нижняя секция по всей длине имеет шнековые лопатки. Для разрушения грунта на конце шнека устанавливают буровую коронку.
Для бурения скважин глубиной до 22 м раздвигают нижнюю секцию буровой колонны, при бурении на глубину до 30 м раздвигают обе секции.

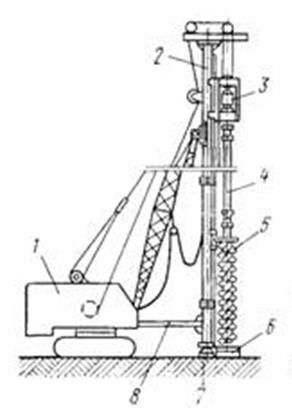

Схема буровой установки СО-2:
1 - базовая машина; 2 - трубчатая копровая стойка;
3 - электропривод; 4 - телескопическая буровая колонна; 5 - шнек;
6 - кондуктор; 7 - домкрат; 8 – распорка.
