Стреловой кран на шасси автомобиля
4. Стреловой кран на шасси автомобиля.

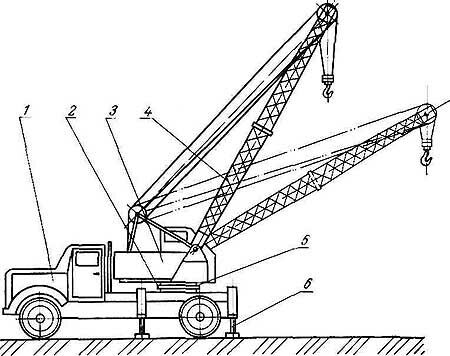

Автомобильный кран представляет собой грузоподъёмную машину, смонтированную на шасси автомобиля 1, которая состоит из неповоротной части 2, опорно-поворотного устройства 5 и поворотной платформы 3 со стрелой 4 и силовыми механизмами с приводом от двигателя автомобиля 5, с выносными опорами 6.
Краны состоят из механизмов подъёма груза, изменения вылета крюка, поворота платформы и передвижения. Для выигрыша в силе механизмы подъёма груза и изменения вылета крюка имеют полиспасты. Механизмы кранов, кроме механизма передвижения, размещаются на поворотной платформе.
Привод механизмов крана может осуществляться от двигателя машины или от индивидуальных двигателей. Краны комплектуют наоборот сменного рабочего оборудования: стрелами разной длины, вставками, крюками, грейферами и др.
Автомобильные краны являются наиболее распространёнными самоходными стреловыми кранами и предназначаются для различных монтажных и перегрузочных работ со штучными и сыпучими грузами, преимущественно при разбросанности обслуживаемых объектов, что позволяет наиболее целесообразно использовать высокую мобильность этих кранов. Автомобильные краны изготавливаются грузоподъёмностью от 2,5 до 16 т. Работа автомобильного крана с максимальной грузоподъёмностью допустима только на выносных опорах. При работе без выносных опор грузоподъёмность крана резко снижается.
