Лекция 4
4.1. Классификация систем отопления

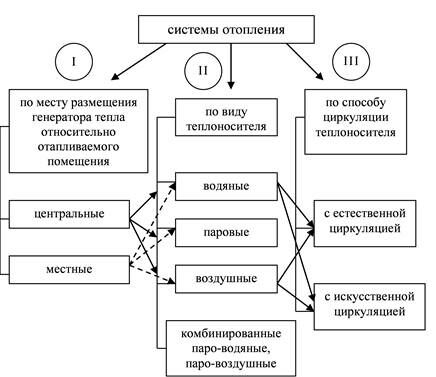

Системы отопления различаются по трем основным классификационным признакам:
Центральными называют системы отопления, предназначенные для отопления нескольких помещений (зданий) из одного теплового пункта, расположенного вне отапливаемых помещений (зданий) (котельная, ТЭЦ).
В таких системах теплота вырабатывается за пределами помещений, а затем с помощью теплоносителя по теплопроводам транспортируется в отдельное помещение здания.
Например: система отопления здания с собственной местной котельной.
Центральными могут быть:
Рекомендуемые материалы
· система парового отопления;
· система водяного отопления;
· система воздушного отопления.
Местными называют такие системы отопления, где все три основных конструктивных элемента (генератор, теплопроводы, О.П.). Системы отопления объединены в одном устройстве, установленном непосредственно в отапливаемом помещении.
Например: местная система отопления – отопительная печь, где теплогенератором является топка,
теплопроводы – газоходы
отопительная печь – стенки печи.
К местному отоплению относят отопление газовыми и электрическими приборами, воздушно–отопительными агрегатами.
По способу циркуляции теплоносителя.
Система с естественной циркуляцией – циркуляция теплоносителя осуществляется за счет разности плотностей холодного и горячего теплоносителя
кг/м3
кг/м3
Система с искусственной циркуляцией – где циркуляция теплоносителя осуществляется при помощи циркуляционных насосов.
Центральные паровые системы отопления имеют искусственную циркуляцию за счет давления пара (т.е. насосов нет в паровых системах с искусственной циркуляцией).
По виду теплоносителя центральные на:
- водяные (для жилья, школ, домов отд., больниц и т.д.);
- паровые (для жилья, школ, домов отд., больниц, спортивных сооружений, бассейнов, залов);
- воздушные (спортивные сооружения, бассейны, залы);
- комбинированные (паро-воздушные).
Водяные | |
преимущества | недостатки |
а) обеспечивает равномерность нагрева помещения | расход металла |
б) невысокая температура поверхностей отопительных приборов | опасность размораживания приборов отопления |
в) простота центрального регулирования | |
г) бесшумная | |
Паровые | |
преимущества | недостатки |
а) теплоотдача отопительных приборов ® | температура на поверхности труб > 1000С |
б) ® ¯ площадь поверхности приборов ® ¯ расход металла | невозможность центрального качественного регулирования |
в) меньшая опасность замораживания | сложная эксплуатация ¯ долговечность (коррозия, шум, гидр. удары) |
г) быстрый нагрев помещений. | |
Воздушные | |
преимущества | недостатки |
а) нет отопительных приборов, так как с системой вентиляции. | большие сечения каналов (воздуховодов) в случае отклонения помещение быстро остывают. |
б) быстрый прогрев помещений | |
в) возможность центрального регулирования. |
4.2. Виды и типы отопительных приборов
Отопительный прибор – это элемент системы отопления, служащий для передачи тепла от теплоносителя к воздуху отапливаемого помещения.

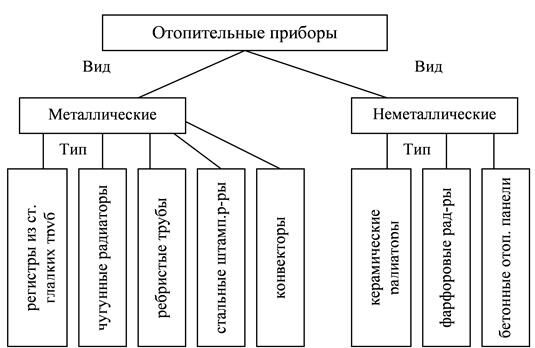

Классификация

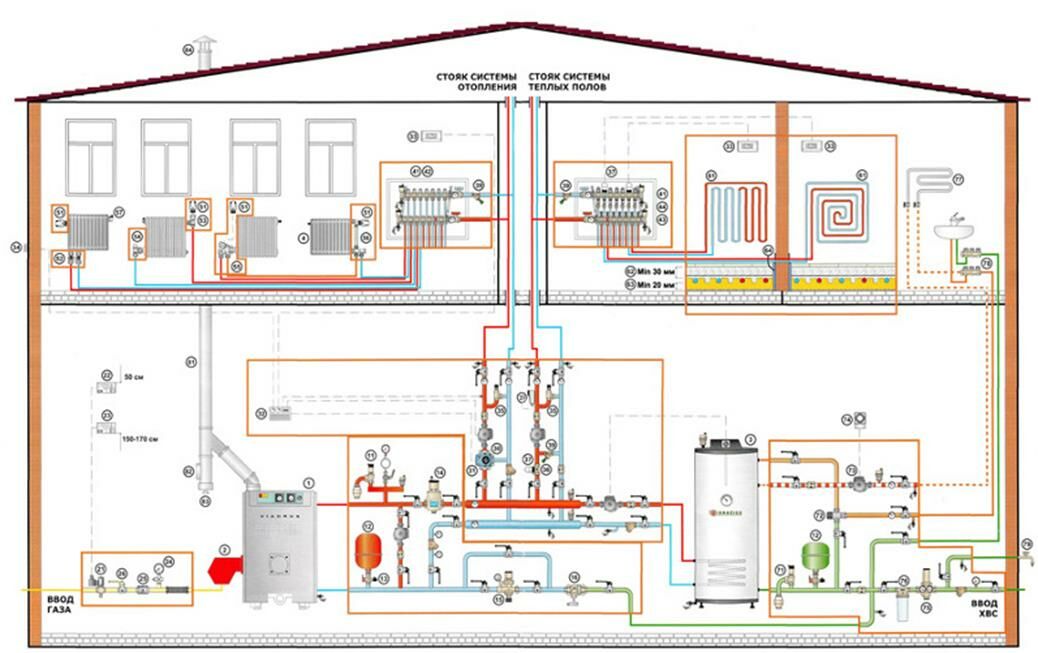

Рис. 4.1. Схема установки оборудования в система отопления
Регистры из гладких труб. Представляют собой пучок труб, расположенный в 2 ряда и объединенный с двух сторон 2 трубами – коллекторами, снабженных штуцерами для подачи и отвода теплоносителя.
Применяют регистры из гладких труб в помещениях, где предъявляются повышенные санитарно–технические и гигиенические требования, а также в производственных зданиях, повышенной степенью пожароопасности, где недопустимо большое скопление пыли. Приборы гигиеничны, легко очищаются от пыли и грязи. Но не экономичны, металлоемки. Расчетная поверхность нагрева 1м гладкой трубы.
при Æ 40 мм 0,244 экм
Æ 50 мм 0,3 экм
ЭКМ – это эквивалентный квадратный метр – это поверхность прибора с теплоотдачей 435х1,163 Вт при разности температур теплоносителя и воздуха помещения , расходе воды 17,4 кг/ч и подаче теплоносителя по схеме «сверху вниз».
Чугунные радиаторы. Блок чугунных радиаторов состоит из секций, отлитых из чугуна соединенных между собой ниппелями.
Они бывают 1–2 и многоканальными. В России в основном 2–х канальные радиаторы.
По монтажной высоте радиаторы подразделяют на высокие 1000 мм, средние – 500 мм и низкие 300 мм.
У радиаторов М-140-АО имеется межколонное оребрение, что увеличивает их теплоотдачу, но снижает эстетические и гигиенические требования.
Чугунные радиаторы имеют ряд преимуществ.
Это:
1. Коррозионностойкость.
2. Отлаженность технологии изготовления.
3. Простота изменения мощности прибора путем изменения количества секций.
4. Большая.
Недостатками этих типов ОП являются:
1. Большой расход металла.
2. Трудоемкость изготовления и монтажа.
3. Их производство приводит к загрязнению окружающей среды.
Ребристые трубы.
Представляют собой отлитую из чугуна трубу с круглыми ребрами.
Ребра увеличивают поверхность прибора и снижают температуру поверхности.
Ребристые трубы применяют, в основном, на промышленных предприятиях.
Достоинства:
1. Дешевые нагревательные приборы.
2. Большая поверхность нагрева.
Недостатки:
Не удовлетворяют санитарно–гигиеническим требованиям (трудно очищаются от пыли).
Стальные штампованные радиаторы.
Представляют собой два шпатлеванных стальных места, соединенных между собой контактной сваркой.
Различают: колончатые радиаторы РСВ 1 и змеевиковые радиаторы РСГ 2.
Колончатые радиаторы – образуют ряд параллельных каналов, объединенных между собой сверху и снизу горизонтальными коллекторами.
Змеевиковые радиаторы – образуют ряд горизонтальных каналов для прохода теплоносителя.
Стальные пластинчатые радиаторы изготавливаются однорядными и двухрядными.
Двухрядные изготавливаются тех же типоразмеров, что и однорядные, но состоят из двух пластин.
Достоинства:
1. Маленькая масса прибора.
2. Дешевле чугунных на 20–30%.
3. Меньше затраты на транспортирование и монтаж.
4. Удобны в монтаже и отвечают сан.–гигиеническим требованиям.
Недостатки:
1. Небольшая теплоотдача.
2. Требуется специальная обработка теплофикационной воды, так как обычная вода коррозирует с металлом.
Нашли широкое применение в жилье в общественных зданиях. В связи с удорожанием металла выпуск ограничен. В стоимость.
Конвекторы.
Представляют собой ряд стальных труб, по которым перемещается теплоноситель и насаженных на них стальных пластин оребрения.
Конвекторы бывают с кожухом или без кожуха.
Их изготавливают различных типов:
Например:
Конвекторы «Комфорт». Их подразделяют на 3 типа: настенные (навешиваются на стену h=210 м), островные (устанавливаются на полу) и лестничные (встраиваются в строительные конструкцию).
«Аккорд», «Север», КВ «Универсал», «Ритм».
Конвекторы изготавливают концевые и проходные.
Конвекторы применяют для отопления зданий различного назначения.
Используют в основном в средней полосе России.
Рис. 4.2. Водяной конвектор
4.3. Неметаллические отопительные приборы.
Керамические и фарфоровые радиаторы.
Представляют собой панель, вылитую из фарфора или керамики с вертикальными или горизонтальными каналами.
Применяют такие радиаторы в помещениях, предъявляющих повышенные санитарно–гигиенические требования к отопительным приборам.
Применяются такие приборы очень редко.
Они очень дороги, процесс изготовления трудоемок, недолговечны, подвержены механическому воздействию.
Очень сложно осуществить подключение этих радиаторов к металлическим трубопроводам.
Бетонные отопительные панели.
Представляют собой бетонные плиты с заделанными в них змеевиками из труб. Толщина 40–50 мм.
Они бывают: подоконные и перегородочные.
Отопительные панели могут быть приставными и встроенными в конструкцию стен и перегородок. Бетонные панели отвечают самым строгим санитарно-гигиеническим требованиям, архитектурно-строительным требованиям.
Недостатки: трудность ремонта, большая тепловая инерция, усложняющая регулирование теплоотдачи, увеличение теплопотерь через дополнительно обогреваемые наружные конструкции зданий.
Применяют преимущественно в лечебных учреждениях в операционных и в родильных домах в детских комнатах.
Т.О. сантехнические отопительные приборы должны удовлетворят теплотехническим, санитарно–гигиеническим и эстетическим требованиям.
Теплотехническая оценка отопительных приборов определяется его коэффициентом теплоотдаче.
Санитарно–гигиеническая оценка - характеризуется конструктивным решением прибора, облегчающим содержание его в чистоте. Температура внешней поверхности прибора должна удовлетворять санитарно–гигиеническим требованиям. Во избежание интенсивного пригорания пыли эта температура не должна превышать для помещений жилых и общественных зданий 950С, для лечебных и детских учреждений 850С.
Эстетическая оценка – отопительный прибор не должен портить внутреннего вида помещения, не должен занимать много места.
4.4. Схему присоединения отопительных приборов к трубопроводам.
Односторонняя подводка.
По схеме питания отопительного прибора односторонняя подводка бывает:
а) сверху вниз одно, двухсторонняя с верх. пан. коэффициент теплоотдачи;
б) снизу вверх в односторонней с нижн. развод.
Достоинства:
Односторонняя подводка имеет лучший вид и требует меньшего расхода металла.
Недостатки:
Если количество секций велика, до 20 секций более удаленные от стояка секции плохо прогреваются.
Схему сверху вниз применяют в двух и двухсторонней системы отопления с верхней разводкой коэффициент теплоотдачи.
Разносторонняя подводка.
По схеме питания отопительного прибора бывает:
а) сверху – вниз
б) снизу – вверх
в) снизу – вниз в горизонтальных односторонних системах.
Разносторонняя подводка применяется при количестве секций в приборе 20 и более.
На сцепке. Присоединение приборов на сцепке позволяет ¯ число стояков. Такое присоединение допускается в пределах одного помещения, или в случаях, когда присоединенный прибор находится на кухне, в коридоре, сан. узле или другом вспомогательном помещении.
Соединять на сцепке можно не более двух приборов. Приборы, соединенные «на сцепке» в теплотехнических и гидравлических расчетах рассматриваются как один прибор.
Основные принципы теплотехнического расчета отопительных приборов (практика). После выбора вида нагревательных приборов, определения мест их установки и способа присоединения к трубопроводам системы отопления выполняют теплотехнический расчет отопительных приборов.
Теплотехнический расчет приборов заключается в определении площади внешней нагревательной поверхности каждого прибора, обеспечивающий необходимый тепловой поток от теплоносителя в помещение.
Для поддержания в отапливаемом помещении нужной температуры надо, чтобы количество тепла, отдаваемого нагревательными приборами, равнялось теплопотерям помещения.
Т.е. тепловая мощность прибора (его расчетная теплоотдача) определяется теплопотребностью помещения за вычетом теплоотдачи теплопроводов, проложенных в этом помещении.
где, – теплопотребность помещения (т.е.) теплопотери, Вт;
– поправочный коэффициент, учитывающий долю теплоотдачи трубопроводы полезную для поддержания заданной температуры воздуха в помещении;
– при открытой прокладке трубопровода =0,9;
– при скрытой прокладке трубопровода = 0,5;
– теплоотдача трубопроводов, Вт.
определяют по формуле:
где, – теплоотдача 1 м горизонтально и вертикально проложенных труб, Вт/м;
– длина вертикальных и горизонтальных трубопроводов, проложенных в пределах помещения, м.
Теплоотдача (тепловая мощность прибора) д.б. пропорциональна его площади нагревательной поверхности, т.е.
Отсюда, площадь нагревательной поверхности прибора, м2
где, – поверхностная плотность теплового потока прибора, Вт/м2.
Для теплоносителя пар:
Для теплоносителя вода:
где, – коэффициент теплопередачи прибора, зависит от вида теплоносителя и разности температур определяется экспериментальным путем и для каждого вида прибора имеет свое значение.
– температурный напор, 0С
– коэффициент, учитывающий изменение теплоотдачи в зависимости от принятого способа установки прибора (у стены в нише, , под подоконником , у стены с экраном и т.д.)
– коэффициент, учитывающий снижение температуры воды относительно расчетного значения вследствие остывания в трубопроводах.
Поверхность нагрева прибора удобнее вычислять в ЭКМ по формуле:
для водяной системы
, экм
где, – теплоотдача 1 экм прибора, принимается по таблице, в зависимости от , Вт/экм
или рассчитывается по формуле:
Вт/экм
для паровых систем
экм
, напр. коэффициент
– коэффициент, зависящий от схемы подачи воды в приборы.
Температурный напор рассчитывается:
в двух трубных системах отопления:
т.к. температурный перепад в каждом приборе в двухтрубных системах отопления одинаков и равен:
где, – температура воздуха в помещении;
– температура на входе в прибор;
– температура на выходе из прибора;
в однотрубных системах отопления:
ведется расчет при const перепаде в стояках, когда учитываются теплопотери трубопровода по длине.
0С
где, - коэффициент затекания, L =
G – расход
и определяется по формуле:
где, - суммарная теплоотдача нагревательных приборов до расчета;
Люди также интересуются этой лекцией: 20 Организация капитального строительства и ремонта предприятий торговли.
- количество воды, проходящее через стояк.
; и т.д.
Количество секций в приборе рассчитывается:
, шт.
, кг/г
где, - тепловая нагрузка стояка.
